| Lugar de origem: | China |
|---|---|
| Marca: | OLKOPTO |
| Certificação: | CE, RoHS, FCC, FDA, UL, EMC, ISO9001 |
| Número do modelo: | OLSBxx1XL-C (I) D40 |
| Quantidade de ordem mínima: | 1 PC |
| Preço: | negotiable |
| Detalhes da embalagem: | saco da folha 10pcs/, pacote individual |
| Tempo de entrega: | 3-6 dias de trabalho |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 80-120k pelo mês |
| Nome do produto: | 10G SFP+ BIDI TX1270/RX1330nm 40km | Velocidade: | OC-192 |
|---|---|---|---|
| Comprimento de onda: | TX1270/RX1330nm | ALCANCE: | 10KM |
| Compatibilidade: | OEM | Fibra: | SMF |
| Componentes óticos: | DFB/PIN | Os DOM: | Os DOM |
| Conector: | Palavra simples do LC | Peso: | 0.024kg |
| Realçar: | Transceptor ótico bidirecional de SMF,transceptor ótico bidirecional de 10G SFP+,Transceptor ótico de TX1270nm 10G SFP+ |
||
SFP+, 10Gbps, bidirecional, 10GBase-BX, SMF, Tx1270/Rx1330nm, 40KM

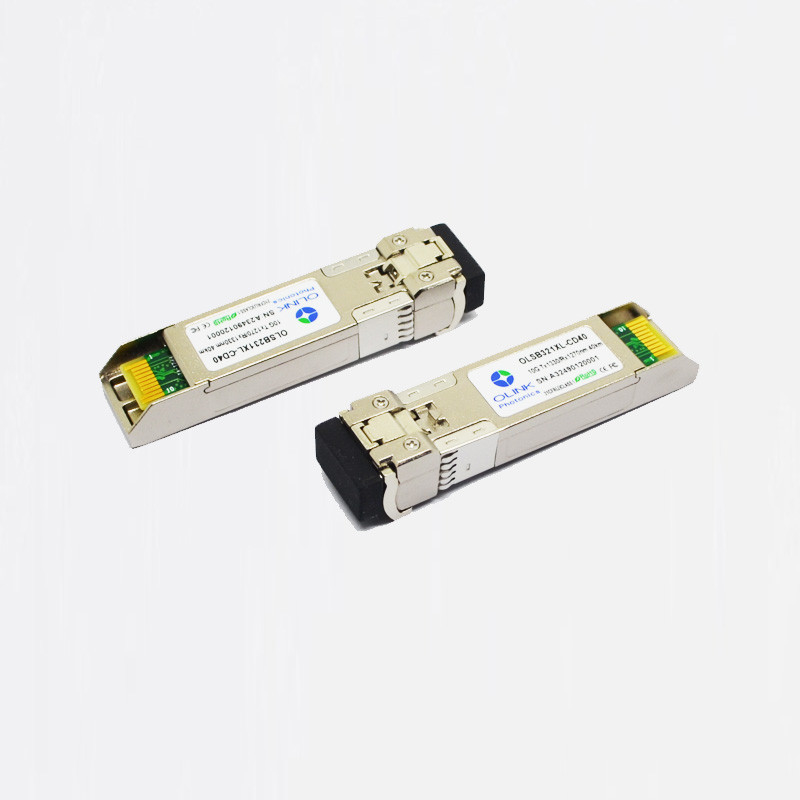

10G genérico SFP+ BIDI TX1270/RX1330nm 40km
• Conformidade SFF-8432 e SFF-8472
• Transmissor Uncooled de DFB e receptor do PIN
• Conector simples do LC
• fibra do Único-modo
• Pluggable quente
• Proteção excelente do ESD
• Metal com mais baixo IEM
• RoHS complacente e sem chumbo
Aplicações
• ethernet 10GBase-BX
• canal da fibra 8x/10x
• Acesso, metro e empresa
Características elétricas (SUPERIORES (C) = ℃ 0 a 70, SUPERIOR (I) =-40 ao ℃ 85, VCC = 3,13 a 3,47 V)
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota |
| Transmissor | ||||||
| Balanço diferencial da entrada de dados | VIN, PP | 180 | 700 | mVpp | 1 | |
| Transmita a tensão da inutilização | VD | VCC-0.8 | Vcc | V | ||
| Transmita para permitir a tensão | VEN | Vee | Vee+0.8 | |||
| Impedância diferencial entrada | Rin | 100 | Ω | |||
| Receptor | ||||||
| Balanço diferencial da saída de dados | Vout, pp | 300 | 850 | mVpp | 2 | |
| Tempo de elevação da saída e tempo de queda | Tr, Tf | 28 | Picosegundo | 3 | ||
| O LOS afirmou | VLOS_F | VCC-0.8 | Vcc | V | 4 | |
| O LOS de-afirmou | VLOS_N | Vee | Vee+0.8 | V | 4 | |
Notas:
1. Conectado diretamente aos pinos da entrada de dados de TX. Acoplamento da C.A. dos pinos no motorista IC do laser.
2. Na terminação 100Ω diferencial.
3. 20 – 80%. Medido com placa do teste de conformidade do módulo e teste padrão de teste de OMA. O uso da sequência quatro 1's e quatro 0's no PRBS 9 é uma alternativa aceitável.
4. O LOS é uma saída de coletor aberto. Deve ser levantada com 4.7kΩ – 10kΩ no anfitrião a placa. A operação normal é a lógica 0; a perda de sinal é a lógica 1.
Características óticas (SUPERIORES (C) = ℃ 0 a 70, SUPERIOR (I) =-40 ao ℃ 85, VCC = 3,13 a 3,47 V)
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota |
| Transmissor | ||||||
| Comprimento de onda de funcionamento | λ | 1250 | 1270 | 1290 | nanômetro | |
| 1310 | 1330 | 1350 | ||||
| Avenida. potência de saída (permitido) | PAVIMENTE | 0 | 6 | dBm | 1 | |
| Relação da supressão do Lado-modo | SMSR | 30 | DB | |||
| Relação da extinção | ER | 5 | DB | |||
| Largura espectral do RMS | Δλ | 1 | nanômetro | |||
| Tempo da elevação/queda (20%~80%) | Tr/Tf | 50 | picosegundo | |||
| Pena da dispersão | TDP | 3,2 | DB | |||
| Ruído relativo da intensidade | RIN | -128 | dB/Hz | |||
| Olho ótico da saída | Complacente com IEEE 0802.3ae | |||||
| Receptor | ||||||
| Comprimento de onda de funcionamento | λ | 1330 | nanômetro | |||
| 1270 | ||||||
| Sensibilidade do receptor | PSEN2 | -15 | dBm | 2 | ||
| A média recebe o poder | PAVIMENTE | 0,5 | dBm | |||
| Reflectância do receptor | Rrx | -12 | DB | |||
| O LOS afirma | Pa | -30 | dBm | |||
| O LOS De-afirma | Paládio | -18 | dBm | |||
| Histerese do LOS | Paládio-Pa | 0,5 | DB | |||
Notas:
1. As figuras do poder médio são informativas somente, por IEEE 802.3ae.
2. Medido com ER=6 o mais mau; BER-12<10>; 231 – 1 PRBS.
Sobre nós:
Shenzhen Olinkcom oferece uma escala vasta dos módulos óticos de 155Mbps ~ 100Gbps, incluindo SFP, SFP+/XFP, QSFP+, CFP/CFP2/QSFP28/CFP4, SFP28 e CWDM, solução de DWDM com o conceito da “qualidade primeiramente, serviço orientado, realístico e inovativo, aprimoramento contínuo”, Olinkcom se mantêm desenvolver e aperfeiçoar a solução do projeto de produto, para fornecer nossos clientes avaliados a maioria de produtos e serviço eficientes custados, assim como alguns produtos personalizados.
