| Lugar de origem: | Shenzhen China |
|---|---|
| Marca: | OLKOPTO |
| Certificação: | RoHS FCC CE GS UL FDA etc |
| Número do modelo: | OLSP311XL-CD10 |
| Quantidade de ordem mínima: | 1PC |
| Detalhes da embalagem: | Pacote individual ou 10pcs/pallet ou 20pcs/pallet |
| Tempo de entrega: | 3-5 dias de trabalho |
| Termos de pagamento: | T/T ou 30 dias líquidos |
| Habilidade da fonte: | 80-120k pelo mês |
| Cisco compatível: | SFP-10G-LR | Nome do vendedor: | Olinkcom |
|---|---|---|---|
| Fatora de formulários: | SFP+ | Taxa de dados: | taxas de bocado 11.3Gb/s |
| Comprimento de onda: | 1310nm | Distância: | 10km |
| Conector: | Duplex do LC | DDM/DOM: | Apoiado |
| Destacar: | transceptor ótico de 1310nm 10G SFP+,transceptor ótico de 10km SFP+,transceptor de 1310nm SFP+ |
||

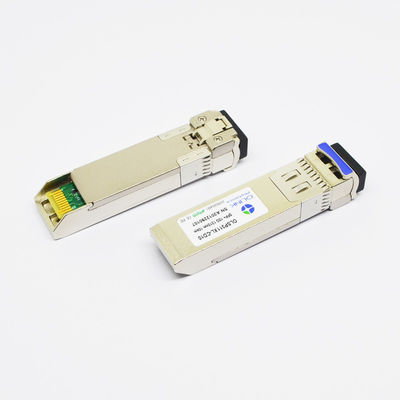

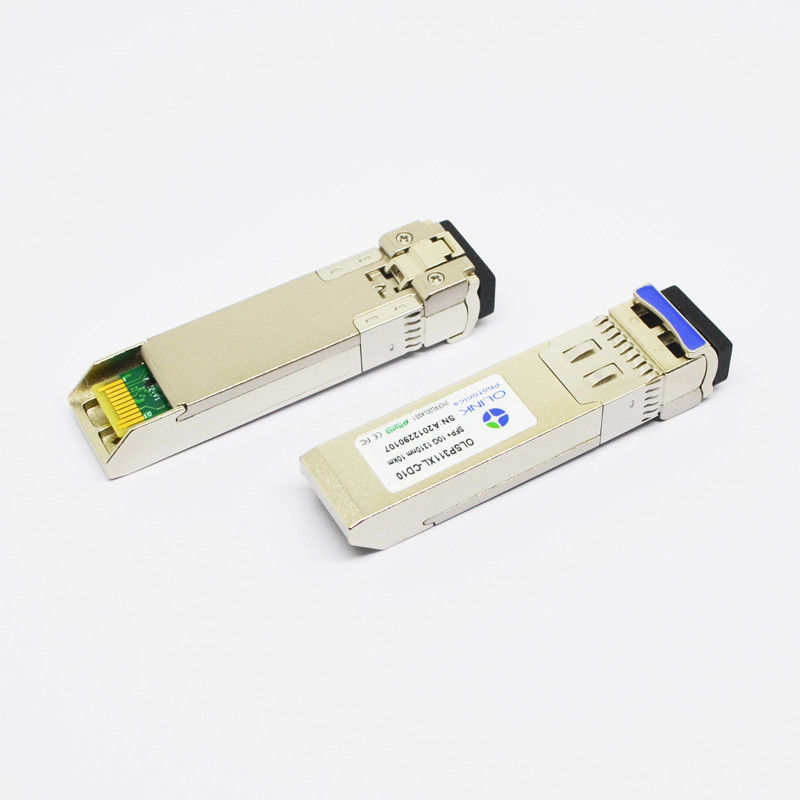

transceptor ótico de 1310nm 10km 10G SFP+
Transceptor ótico compatível dos DOM LC SMF de Cisco SFP-10G-LR 10GBASE-LR SFP+ 1310nm 10km
Descrições do produto
Cisco SFP-10G-LR projetou para o uso nas relações até 10km dos ethernet 10-Gigabit sobre a fibra SingleMode. O consumo da baixa potência e a baixa latência para permitir que seus dispositivos da rede trabalhem eficientemente, e a função de DDM apoiam a monitoração de tempo real para o estado do transceptor.
Características elétricas (SUPERIORES (C) = ℃ 0 a 70, SUPERIOR (I) =-40 ao ℃ 85, VCC = 3,13 a 3,47 V)
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota |
| Transmissor | ||||||
| Balanço diferencial da entrada de dados | VINPP | 180 | 700 | mVpp | 1 | |
| Transmita a tensão da inutilização | VD | VCC-0.8 | Vcc | V | ||
| Transmita para permitir a tensão | VEN | Vee | Vee+0.8 | |||
| Impedância diferencial entrada | Rin | 100 | Ω | |||
| Receptor | ||||||
| Balanço diferencial da saída de dados | Vout, pp | 300 | 850 | mVpp | 2 | |
| Tempo de elevação da saída e tempo de queda | Tr, Tf | 28 | Picosegundo | 3 | ||
| O LOS afirmou | VLOS_F | VCC-0.8 | Vcc | V | 4 | |
| O LOS de-afirmou | VLOS_N | Vee | Vee+0.8 | V | 4 | |
Nota:
1. Conectado diretamente aos pinos da entrada de dados de TX. Acoplamento da C.A. dos pinos no motorista IC do laser.
2. Na terminação 100Ω diferencial.
3. 20 – 80%. Medido com placa do teste de conformidade do módulo e teste padrão de teste de OMA. O uso da sequência quatro 1's e quatro 0's no PRBS 9 é uma alternativa aceitável.
4. O LOS é uma saída de coletor aberto. Deve ser levantada com 4.7kΩ – 10kΩ no anfitrião a placa. A operação normal é a lógica 0; a perda de sinal é a lógica 1.
Características óticas (SUPERIORES (C) = ℃ 0 a 70, SUPERIOR (I) =-40 ao ℃ 85, VCC = 3,13 a 3,47 V)
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota |
| Transmissor | ||||||
| Comprimento de onda de funcionamento | λ | 1290 | 1310 | 1330 | nanômetro | |
| Avenida. potência de saída (permitido) | PAVIMENTE | -6 | 0 | dBm | 1 | |
| Relação da supressão do Lado-modo | SMSR | 30 | DB | |||
| Relação da extinção | ER | 4 | 4,5 | DB | ||
| Largura espectral do RMS | Δλ | 1 | nanômetro | |||
| Tempo da elevação/queda (20%~80%) | Tr/Tf | 50 | picosegundo | |||
| Pena da dispersão | TDP | 3,2 | DB | |||
| Ruído relativo da intensidade | RIN | -128 | dB/Hz | |||
| Olho ótico da saída | Complacente com IEEE 0802.3ae | |||||
| Receptor | ||||||
| Comprimento de onda de funcionamento | 1270 | 1600 | nanômetro | |||
| Sensibilidade do receptor | PSEN2 | -14,4 | dBm | 2 | ||
| Sobrecarga | PAVIMENTE | 0,5 | dBm | |||
| O LOS afirma | Pa | -30 | dBm | |||
| O LOS De-afirma | Paládio | -18 | dBm | |||
| Histerese do LOS | Paládio-Pa | 0,5 | DB | |||
Notas:
1. As figuras do poder médio são informativas somente, por IEEE 802.3ae.
2. Medido nas JUJUBAS menos do que 1E-12, de volta à parte traseira. A medida do teste padrão é PRBS 231-1 com ER=4.5@ o mais mau 10.3125Gb/s.
Características do produto
●Consumo da baixa potência, < 1W="">
●Relação do monitor diagnóstico de Digitas
●Relação ótica complacente a IEEE 802.3ae 10GBASE-LR
●Relação elétrica complacente a SFF-8431
●Temperatura de caso de funcionamento: Commerical: °C 0 a 70
Aplicações
●10GBASE-LR/LW em 10.3125Gbps
●canal da fibra 10G
