| Lugar de origem: | CHINA |
|---|---|
| Marca: | OLKOPTO |
| Certificação: | RoHs, FCC, CE, UL etc |
| Número do modelo: | OLSB541XL-CD80 |
| Quantidade de ordem mínima: | 1 PC |
| Detalhes da embalagem: | Pálete do pacote individual OU dos 10 PCes OU pálete de 20 PCes |
| Tempo de entrega: | 3-5 dias de trabalho |
| Termos de pagamento: | T/T ou 30 dias líquidos |
| Habilidade da fonte: | 2k pelo mês |
| Taxa de dados: | 10Gb/s | TIPO: | SFP+ |
|---|---|---|---|
| Comprimento de onda de Tx/Rx: | 1550/1490nm | Distância: | 80km |
| Fonte: | Transmissor de refrigeração de 1550nm EML, receptor de 1490nm APD | Temperatura de funcionamento: | 0~70℃ |
| Compatibilidade: | Multi-vendedor MSA compatível | Aplicação: | ●10.3125Gbps ethernet ●10GBASE-LW na relação ótica do ●Other 9.953Gbps |
| Destacar: | Transceptor ótico de BiDi 10G SFP+,transceptor ótico de 1490nm SFP+,BiDi 10gbe sfp+ |
||

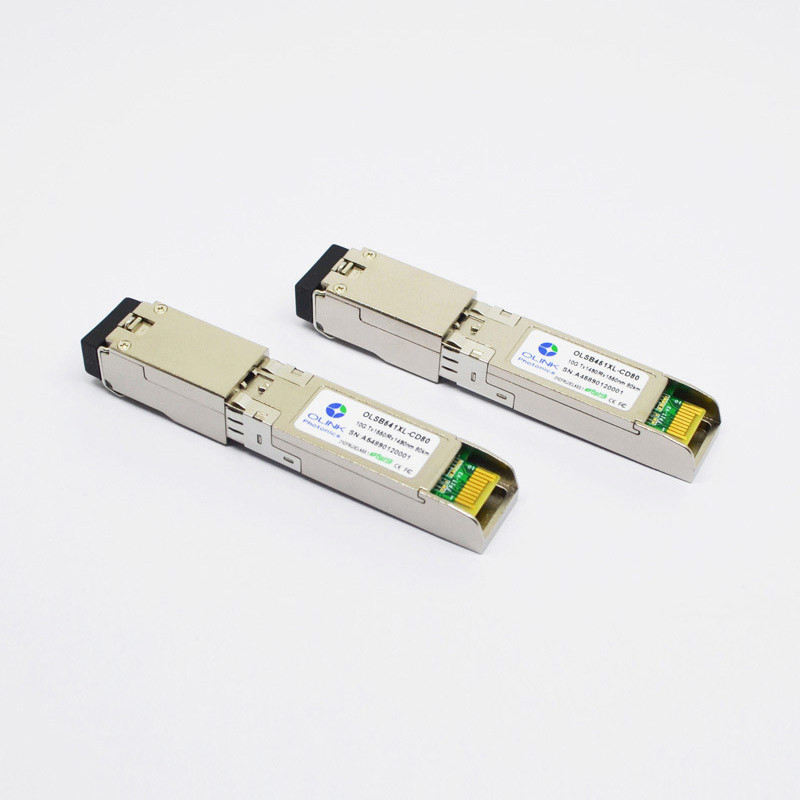

transceptor ótico de 1550nmTX 1490nmRX 10G SFP+
Transceptor compatível de Cisco SFP-10G-BX80D BiDi SFP+ 1550nmTX/1490nmRX 80km
Dados técnicos chaves
| Comprimento de onda de TX: | 1490 nanômetro. | Tipo de meios: | Fibra do Único-modo (SMF) |
| RX Wavelenght: | 1550 nanômetro. | Distância máxima: | 80km |
| Taxa de dados apoiada: | 1.0625-10.52 Gbps | Aplicações apoiadas: | canal da fibra 10G (10,52 Gbps), canal da fibra 8G (8,5 Gbps), canal da fibra 4G (4,25 Gbps), canal da fibra 2G (2,125 Gbps), canal da fibra 1G (1,0625 Gbps) |
| Conectores: | LC dobro | Tipo do transmissor: | Laser de EML |
| Poder transmissor mínimo: | 0 DB | Tipo do receptor: | Fotodiodo de APD |
| Poder transmissor máximo: | DB 6 | Conformidade: | CE, classe 1 FDA e segurança de laser IEC60825-1 complacente, RoHS, SFF-8431, SFP MSA |
| Sensibilidade do receptor: | -21 dBm | Poder: | fonte de alimentação de +3.3V única |
Características óticas (SUPERIORES (C) = 0 a 70 ℃, VCC = 3,13 a 3,47 V)
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota |
| Transmissor | ||||||
| Comprimento de onda de funcionamento | λ | 1483 | 1490 | 1497 | nanômetro | |
| 1543 | 1550 | 1577 | ||||
| Avenida. potência de saída (permitido) | PAVIMENTE | 0 | 6 | dBm | 1 | |
| Relação da supressão do Lado-modo | SMSR | 30 | DB | |||
| Relação da extinção | ER | 8,2 | DB | |||
| Largura espectral do RMS | Δλ | 1 | nanômetro | |||
| Tempo da elevação/queda (20%~80%) | Tr/Tf | 50 | picosegundo | |||
| Pena da dispersão | TDP | 3,2 | DB | |||
| Ruído relativo da intensidade | RIN | -128 | dB/Hz | |||
| Olho ótico da saída | Complacente com IEEE 0802.3ae | |||||
| Receptor | ||||||
| Comprimento de onda de funcionamento | λ | 1550 | nanômetro | |||
| 1490 | ||||||
| Sensibilidade do receptor | PSEN1 | -21 | dBm | 2 | ||
| Sobrecarga | PAVIMENTE | -7 | dBm | |||
| O LOS afirma | Pa | -40 | dBm | |||
| O LOS De-afirma | Paládio | -25 | dBm | |||
| Histerese do LOS | Paládio-Pa | 0,5 | DB | |||
Notas:
1. As figuras do poder médio são informativas somente, por IEEE 802.3ae.
2. Medido com ER=9 o mais mau; BER-12<10>; 231 – 1 PRBS.
Características do produto
●Apoia 9,95 a 11.3Gb/s mordeu taxas
●Pegada pluggable quente de SFP+
●Transmissor de refrigeração de 1490nm EML, receptor de 1550nm APD
●Transmissor de refrigeração de 1550nm EML, receptor de 1490nm APD
●Aplicável para a conexão de 80km SMF
●Consumo da baixa potência, < 1="">
Descrições do produto
OLSB541XL-CD80 usa o transmissor do laser da qualidade superior EML com funcionamento o comprimento de onda nominal em 1490 1550 do nanômetro APD do fotodiodo receptores do nanômetro e. Apoia diagnósticos óticos de DDM/DOM, com para fornecer a informação diagnóstica sobre as condições operacionais atuais. OLSB541XL-CD80 opera-se na variação da temperatura 0°-70°C padrão e tem-se a única relação do LC. SFP+ apoiam uma taxa de 1.0625-10.52 dados dos Gbps e umas aplicações como o canal da fibra 10G (10,52 Gbps)|canal da fibra 8G (8,5 Gbps)|canal da fibra 4G (4,25 Gbps)|canal da fibra 2G (2,125 Gbps)|canal da fibra 1G (1,0625 Gbps).
Aplicação
Rede da área de armazenamento
Data Center
Interconexões do canal da fibra sobre a espinha dorsal
Interconexões do SAN das redes de empresas
outras relações óticas
