| Lugar de origem: | Shenzhen China |
|---|---|
| Marca: | OLKOPTO |
| Certificação: | RoHS FCC CE GS UL FDA etc |
| Número do modelo: | OLSB451XL-CD80 |
| Quantidade de ordem mínima: | 1pc |
| Detalhes da embalagem: | Pacote individual ou 10pcs/pallet ou 20pcs/pallet |
| Tempo de entrega: | 3-5 dias de trabalho |
| Termos de pagamento: | T/T ou 30 dias líquidos |
| Habilidade da fonte: | 80-120k pelo mês |
| Compatibilidade: | CISCO | Taxa de dados: | 10.3125Gbps |
|---|---|---|---|
| Fatora de formulários: | SFP+ | Comprimento de onda: | 1490nm-TX/1550nm-RX |
| Componentes óticos: | EML BiDi | Distância: | 80Km |
| Poder de TX: | 0~5dBm | Temperatura: | 0~70°C |
| DDM/DOM: | apoiou | Garantia: | 3 anos |
| Realçar: | Transceptor do LC SMF,Transceptor de BiDi SMF,transceptor ótico de 1490nm 10G SFP+ |
||

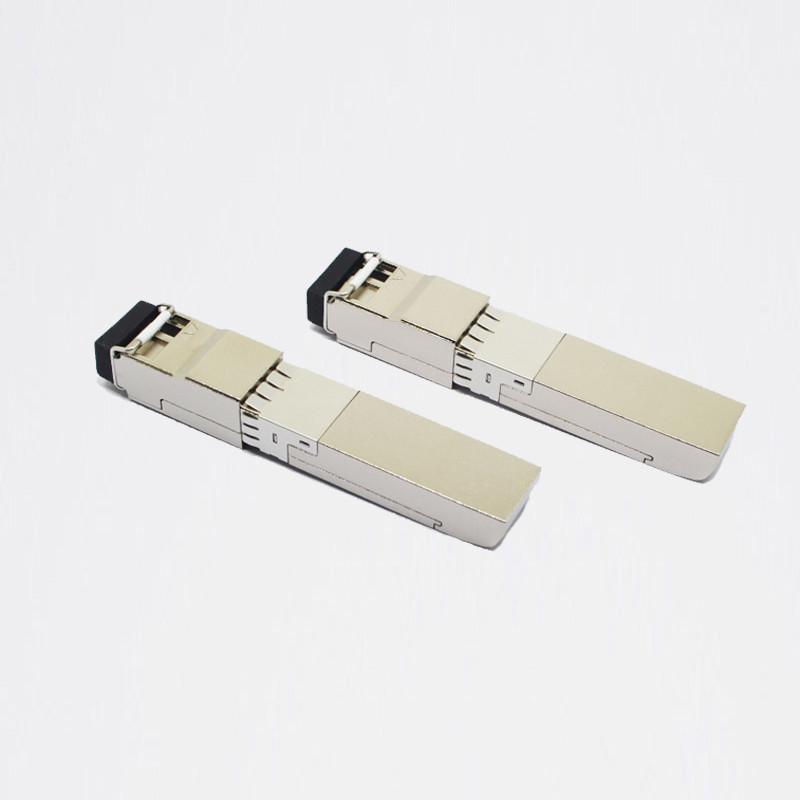

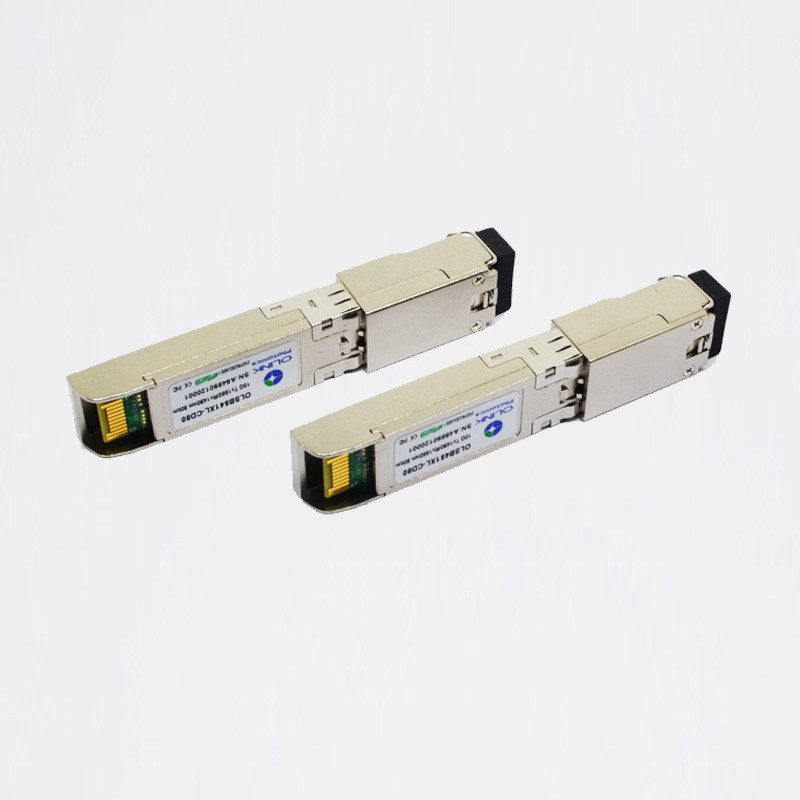

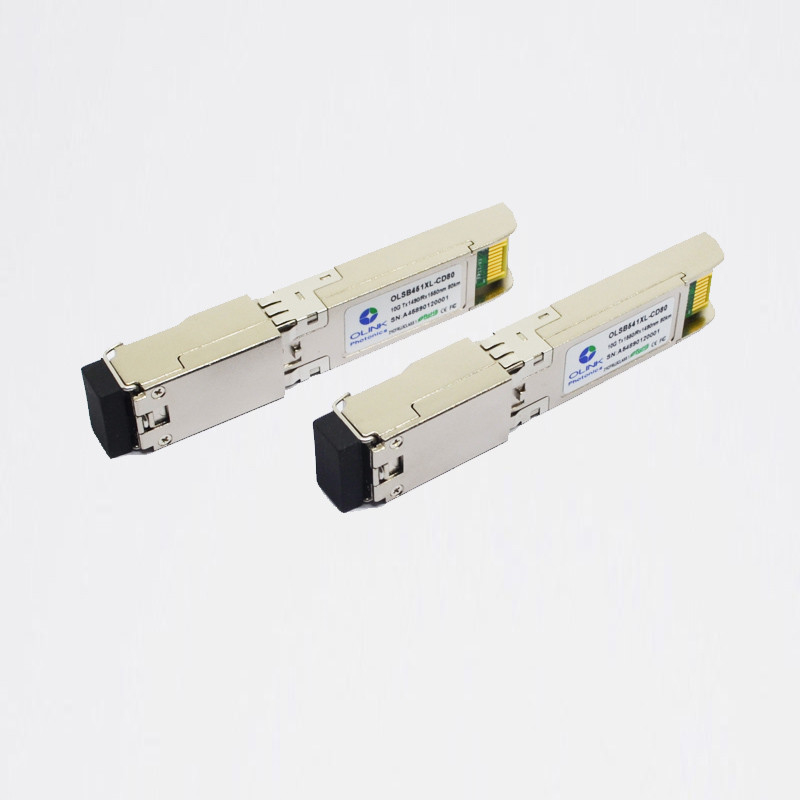

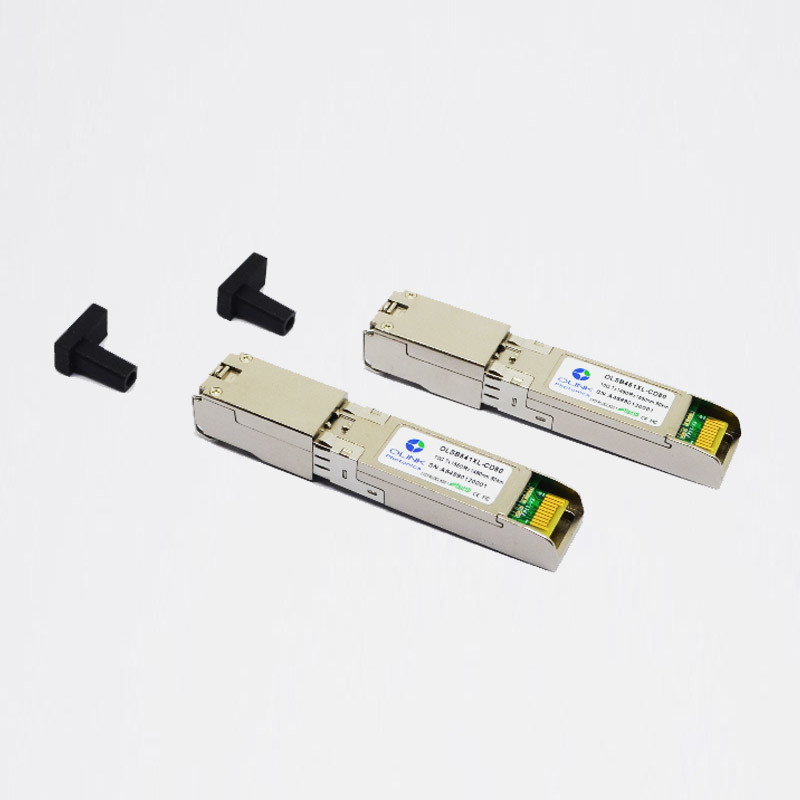

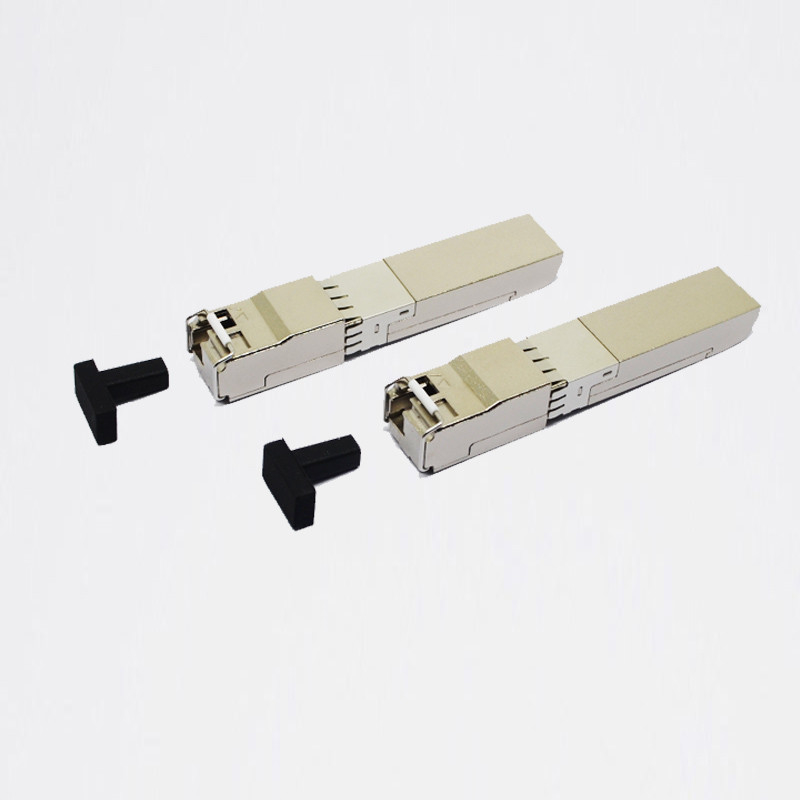

Transceptor compatível de 10GBASE-BX80-U BiDi SFP+ 1490nm/1550nm Cisco 80km LC SMF
Características óticas (SUPERIORES (C) = 0 a 70 ℃, VCC = 3,13 a 3,47 V)
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota |
| Transmissor | ||||||
| Comprimento de onda de funcionamento | λ | 1483 | 1490 | 1497 | nanômetro | |
| 1543 | 1550 | 1577 | ||||
| Avenida. potência de saída (permitido) | PAVIMENTE | 0 | 6 | dBm | 1 | |
| Relação da supressão do Lado-modo | SMSR | 30 | DB | |||
| Relação da extinção | ER | 8,2 | DB | |||
| Largura espectral do RMS | Δλ | 1 | nanômetro | |||
| Tempo da elevação/queda (20%~80%) | Tr/Tf | 50 | picosegundo | |||
| Pena da dispersão | TDP | 3,2 | DB | |||
| Ruído relativo da intensidade | RIN | -128 | dB/Hz | |||
| Olho ótico da saída | Complacente com IEEE 0802.3ae | |||||
| Receptor | ||||||
| Comprimento de onda de funcionamento | λ | 1550 | nanômetro | |||
| 1490 | ||||||
| Sensibilidade do receptor | PSEN1 | -21 | dBm | 2 | ||
| Sobrecarga | PAVIMENTE | -7 | dBm | |||
| O LOS afirma | Pa | -40 | dBm | |||
| O LOS De-afirma | Paládio | -25 | dBm | |||
| Histerese do LOS | Paládio-Pa | 0,5 | DB | |||
Notas:
1. As figuras do poder médio são informativas somente, por IEEE 802.3ae.
2. Medido com ER=9 o mais mau; BER-12<10>; 231 – 1 PRBS.
Especificações diagnósticas de Digitas
Os transceptores OLSBxx1XL-CD80 podem ser usados nos sistemas de anfitrião que exigem diagnósticos digitais internamente ou externamente calibrados.
| Parâmetro | Símbolo | Unidades | Mínimo. | Máximo. | Precisão | Nota |
| Temperatura do transceptor | DTemp-E | ºC | -5 | +75 | ±5ºC | 1 |
| Tensão de fonte do transceptor | DVoltage | V | 2,8 | 4,0 | ±3% | |
| Corrente da polarização do transmissor | DBias | miliampère | 0 | 127 | ±10% | 2 |
| Transmissor potência de saída | DTx-poder | dBm | -2 | +7 | ±2dB | |
| Poder de entrada médio do receptor | DRx-poder | dBm | -24 | -6 | ±2dB |
Notas:
1. Medido internamente
2. A precisão da corrente da polarização de Tx é 10% da corrente real do motorista do laser ao laser
Características do produto
●Apoia 9,95 a 11.3Gb/s mordeu taxas
●Conector simples do LC
●Pegada pluggable quente de SFP+
●Transmissor de refrigeração de 1490nm EML, receptor de 1550nm APD
●Transmissor de refrigeração de 1550nm EML, receptor de 1490nm APD
●Aplicável para a conexão de 80km SMF
●Consumo da baixa potência, < 1="">
●Relação do monitor diagnóstico de Digitas
●Relação ótica complacente a IEEE 802.3ae 10GBASE-ZR
●Relação elétrica complacente a SFF-8431
●Temperatura de caso de funcionamento: Commerical: °C 0 a 70
Aplicações
●ethernet 10.3125Gbps
●10GBASE-LW em 9.953Gbps
●A outra relação ótica
Informação pedindo
| Número da peça | Descrição |
| OLSB451XL-CD80 | SFP+Bidi, 9,95 a 11,3Gb/s,1490/1550nm,80km,0~70℃, comomonitordiagnósticodeDigitas |
| OLSB541XL-CD80 | SFP+Bidi, 9,95 a 11.3Gb/s, 1550/1490nm, 80km, 0~70℃, com o monitor diagnóstico de Digitas |
| Notas: Quando comprimentos de onda de CWDM, o comprimento de onda spacling>20nm | |
