| Lugar de origem: | China |
|---|---|
| Marca: | OLKOPTO |
| Certificação: | CE, RoHS, FCC, FDA, UL, EMC, ISO9001 |
| Número do modelo: | OLSBxx1XL-C (I) D10 |
| Quantidade de ordem mínima: | 1 PC |
| Preço: | negotiable |
| Detalhes da embalagem: | saco da folha 10pcs/, pacote individual |
| Tempo de entrega: | 3-6 dias de trabalho |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 80-120k pelo mês |
| Nome do produto: | 10G SFP+ BIDI TX1270/RX1330nm 10km | Taxa de dados: | 10Gb/s |
|---|---|---|---|
| Comprimento de onda: | TX1270/RX1330nm | Distância: | 10KM |
| Compatibilidade: | OEM | Tipo da fibra: | SMF |
| Componentes óticos: | DFB/PIN | Os DOM: | Os DOM |
| Conector: | Palavra simples do LC | Peso: | 0.024kg |
| Realçar: | transceptor ótico de 1330nmRX 10G SFP+,transceptor ótico de 1270nmTX 10G SFP+,transceptor do WDM de 10km BiDi |
||
SFP+, WDM de BiDi, 1270nm TX/1330nm RX, LR SMF 10km, 10G, os DOM, C-Temp/I-Temp

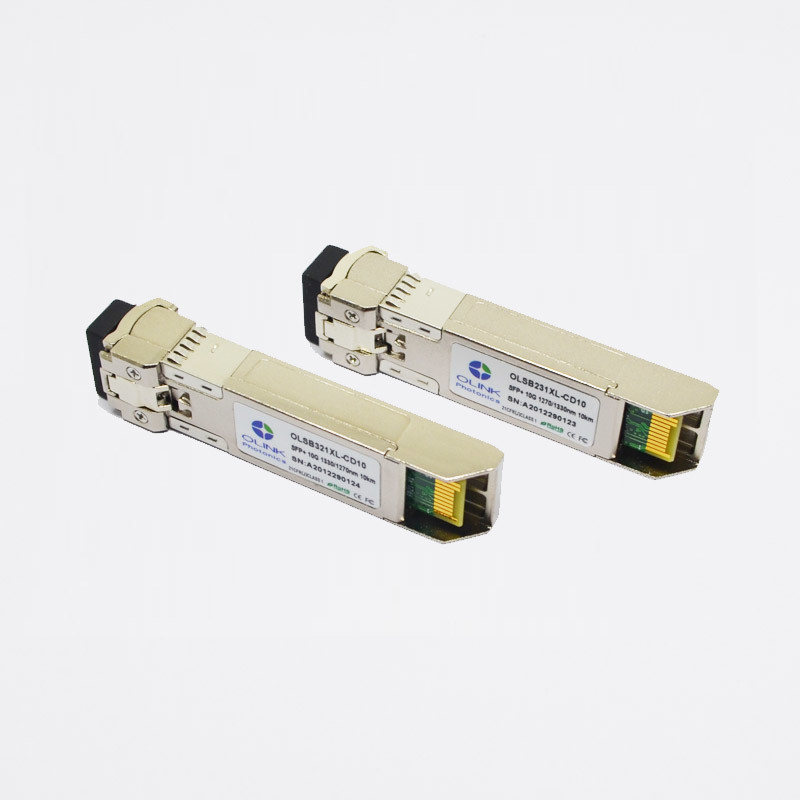

10G genérico SFP+ BIDI TX1270/RX1330nm 10km
• Relação elétrica complacente a SFF-8431
• Complacente com SFF-8472
• 1 relação 0Gb/s ótica de série complacente a 802.3ae
• Distância até 10km na fibra do único modo
• Funções diagnósticas digitais incorporados
• Única fonte de alimentação 3.3V
• Cerco do metal, para o mais baixo IEM
• ROHS complacente e sem chumbo
Avaliações máximas absolutas
| Parâmetro | Símbolo | Mínimo. | Máximo. | Unidade | Nota |
| Tensão de fonte | Vcc | -0,5 | 4,0 | V | |
| Temperatura de armazenamento | TS | -40 | 85 | °C | |
| Humidade relativa | RH | 0 | 85 | % |
Nota: O esforço além das avaliações absolutas do máximo pode causar dano permanente ao transceptor.
Características de funcionamento gerais
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota |
| Taxa de dados | Dr. | 9,95 | 10,3125 | 11,3 | Gb/s | |
| Tensão de fonte | Vcc | 3,13 | 3,3 | 3,47 | V | |
| Fonte atual | Icc5 | 400 | miliampère | |||
| Temp de funcionamento do caso. | Tc | 0 | 70 | °C | ||
| SI | -40 | 85 |
|
Características óticas (SUPERIORES (C) = ℃ 0 a 70, SUPERIOR (I) =-40 ao ℃ 85, VCC = 3,13 a 3,47 V)
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota |
| Transmissor | ||||||
| Comprimento de onda de funcionamento | λ | 1250 | 1270 | 1290 | nanômetro | |
| 1310 | 1330 | 1350 | ||||
| Avenida. potência de saída (permitido) | PAVIMENTE | -6 | 0 | dBm | 1 | |
| Relação da supressão do Lado-modo | SMSR | 30 | DB | |||
| Relação da extinção | ER | 4 | 4,5 | DB | ||
| Largura espectral do RMS | Δλ | 1 | nanômetro | |||
| Tempo da elevação/queda (20%~80%) | Tr/Tf | 50 | picosegundo | |||
| Pena da dispersão | TDP | 3,2 | DB | |||
| Ruído relativo da intensidade | RIN | -128 | dB/Hz | |||
| Olho ótico da saída | Complacente com IEEE 0802.3ae | |||||
| Receptor | ||||||
| Comprimento de onda de funcionamento | λ | 1330 | nanômetro | |||
| 1270 | ||||||
| Sensibilidade do receptor (ER=4.5) | PSEN1 | -12,6 | dBm | 2 | ||
| Sensibilidade do receptor (ER=6) | PSEN2 | -14,4 | dBm | 2 | ||
| A média recebe o poder | PAVIMENTE | 0,5 | dBm | |||
| Reflectância do receptor | Rrx | -12 | DB | |||
| O LOS afirma | Pa | -30 | dBm | |||
| O LOS De-afirma | Paládio | -17 | dBm | |||
| Histerese do LOS | Paládio-Pa | 0,5 | DB | |||
Notas:
1. As figuras do poder médio são informativas somente, por IEEE 802.3ae.
2. Medido com ER o mais mau; BER-12<10>; 231 – 1 PRBS.
Este módulo é programado aos trabalhos com uma vasta gama de equipamento tal como 10 interruptores de Gigabit Ethernet (10 GbE), routeres, placas de interface de rede (NIC) e conversores dos meios
