| Lugar de origem: | China |
|---|---|
| Marca: | OLKOPTO |
| Certificação: | RoHs, FCC, CE, UL, ISO9001, ISO14001 |
| Número do modelo: | OLCFXXTXL-CD40 |
| Quantidade de ordem mínima: | 1 PC |
| Detalhes da embalagem: | pacote individual |
| Tempo de entrega: | 3-5 dias de trabalho |
| Termos de pagamento: | T/T ou 30 dias líquidos |
| Habilidade da fonte: | 2k pelo mês |
| Tipo compatível: | Brocado | Nome do vendedor: | Olinkcom |
|---|---|---|---|
| Fatora de formulários: | CFP2 | Taxa de dados: | 100Gbps |
| Comprimento de onda: | WDM DO LAN | Distância: | 40KM |
| Conector: | LC duplex | Temperatura: | 0~70℃ |
| Realçar: | Módulo ótico do transceptor do LC,Módulo ótico do transceptor CFP2,Transceptor ótico de 100GBASE-ER4 LC |
||

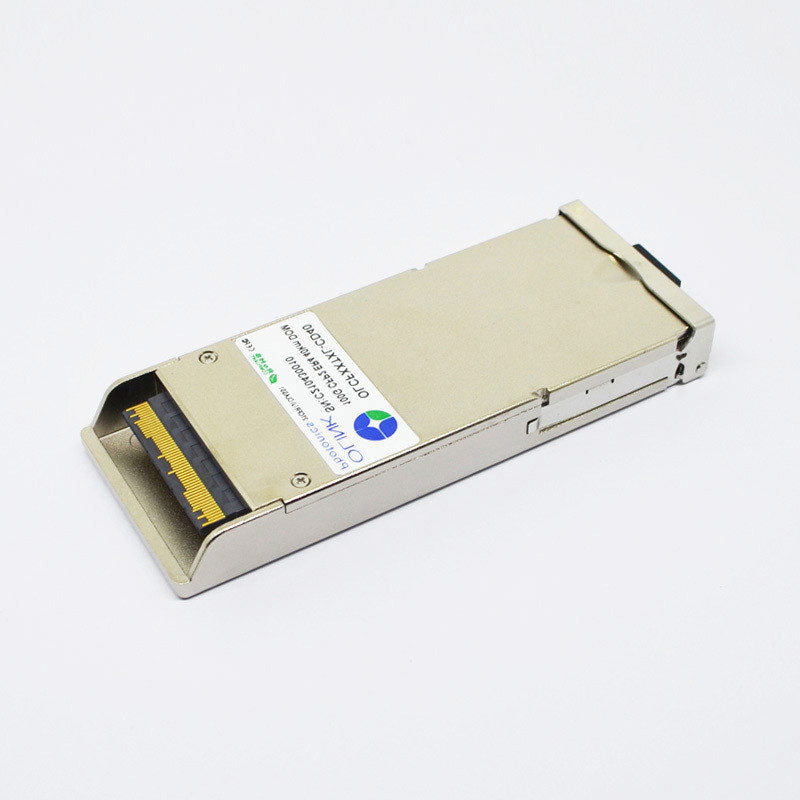

módulo ótico 100GBASE-ER4 do transceptor dos DOM LC CFP2 de 1310nm 40km
Módulo compatível do transceptor dos DOM LC SMF de brocado CFP2-100G-ER4 100GBASE-ER4 1310nm 40km
O transceptor ótico do 100G CFP2 ER4 de Olinkcom integra o trajeto do receptor e do transmissor em um módulo. No transmita o lado, quatro pistas de córregos de dados de série são recuperados, retimed, e passados a quatro motoristas do laser. Os motoristas do laser controlam quatro EMLs (lasers modulados Elétrico-absorção) com comprimento de onda do centro de 1296 nanômetro, 1300nm, 1305nm e 1309 nanômetro. Os sinais óticos são multiplexados a um único – fibra do modo através de um conector do LC do padrão do setor. No receba o lado, as quatro pistas de córregos de dados óticos de-são multiplexados opticamente pelo desmultiplexador ótico integrado.
Características do transmissor ótico
| Parâmetro | Símbolo | Minuto | Tipo. | Máximo | Unidade | Notas |
| Taxa da sinalização, cada pista | 25,78125 | GBD | ||||
|
Comprimento de onda da pista (escala) |
1294,53 | 1295,56 | 1296,59 | nanômetro | ||
| 1299,02 | 1300,05 | 1301,09 | nanômetro | |||
| 1303,54 | 1304,58 | 1305,63 | nanômetro | |||
| 1308,09 | 1309,14 | 1310,19 | nanômetro | |||
| Tolerância da taxa | -100 | 100 | ppm | Da taxa nominal | ||
| relação da supressão do Lado-modo | SMSR | 30 | DB | |||
| Poder total do lançamento | 8,9 | dBm | ||||
| Poder médio do lançamento, cada pista | Pavg | -2,9 | 2,9 | dBm | ||
| Relação da extinção | ER | 8 | DB | |||
| Amplitude ótica da modulação, cada pista (OMA) | OMA | 0,1 | 4,5 | dBm | ||
|
Diferença no poder do lançamento entre algumas duas pistas (média e OMA) |
3,6 |
DB |
||||
| Pena do transmissor e da dispersão, cada pista | TDP | 2,5 | DB | |||
| Poder médio do lançamento FORA do transmissor, cada pista | -30 | dBm | ||||
| Ruído relativo da intensidade |
RIN20O Miliampère |
-130 | dB/Hz | |||
| Reflectância do transmissor | -12 | DB | ||||
| Máscara de olho do transmissor {X1, X2, X3, Y1, Y2, Y3} | {0,25, 0,4, 0,45, 0,25, 0,28, 0,4} |
|
||||
Características do receptor ótico
| Parâmetro | Símbolo | Minuto | Tipo. | Máximo | Unidade | Notas |
| Taxa da sinalização, cada pista | 25,78125 | GBD | ||||
|
Tolerância da taxa |
-100 |
100 |
ppm |
De normal taxa |
||
| A média recebe o poder, cada pista | Pavg | -20,9 | 4,5 | dBm | ||
| Receba o poder, cada pista (OMA) | 4,5 | dBm | ||||
|
Diferença no poder do lançamento entre algumas duas pistas (Média e OMA) |
4,5 |
DB |
||||
| Sensibilidade do receptor (OMA), cada pista | Rsen | -21,4 | dBm | 1 | ||
| Sensibilidade forçada do receptor (OMA), cada pista | SRS | -17,9 | dBm | |||
| Condições de teste forçadas da sensibilidade do receptor | ||||||
| Pena vertical do fechamento do olho, cada pista | VECP | 3,5 | DB | |||
| Tremor forçado do sistema J2, cada pista | J2 | 0,3 | UI | 2 | ||
| Tremor forçado do sistema J9, cada pista | J9 | 0,47 | UI | 2 | ||
| Reflectância do receptor | -26 | DB | ||||
| O LOS afirma | Plos_on | -36 | dBm | |||
| LOS Deassert | Plos_off | -24 | dBm | |||
| Histerese do LOS | 0,5 | 4 | DB | |||
Características do produto
●Os apoios até 112Gbps morderam taxas
●Conector frente e verso do LC
●Pluggable quente
●Taxa de dados de série elétrica de funcionamento até 27.952493Gbps
●APD ROSA
●relação 4 de série elétrica paralela
●Aplicável para a conexão de 30km SMF
●Consumo da baixa potência, < 12W="">
Aplicações
●Rede local (LAN)
●Rede de longa distância (WAN)
●Interruptor à relação do router
