| Lugar de origem: | China |
|---|---|
| Marca: | OLKOPTO |
| Certificação: | RoHs, FCC, CE, UL, ISO9001, ISO14001 |
| Número do modelo: | OLSP01XC-CN3 |
| Quantidade de ordem mínima: | 1 PC |
| Detalhes da embalagem: | pacote individual |
| Tempo de entrega: | 3-5 dias de trabalho |
| Termos de pagamento: | T/T ou 30 dias líquidos |
| Habilidade da fonte: | 80-100K pelo mês |
| Número da peça do zimbro: | QFX-SFP-DAC-3M | Nome do vendedor: | Olinkcom |
|---|---|---|---|
| Calibre de diâmetro de fios: | 30AWG | Comprimento do cabo: | 3M |
| Material do revestimento: | PVC | Temperatura: | 0~70℃ |
| Realçar: | 10G SFP+ DAC Twinax Cable,Zimbro DAC Twinax Cable compatível,Cabo direto 3M do anexo de SFP+ |
||

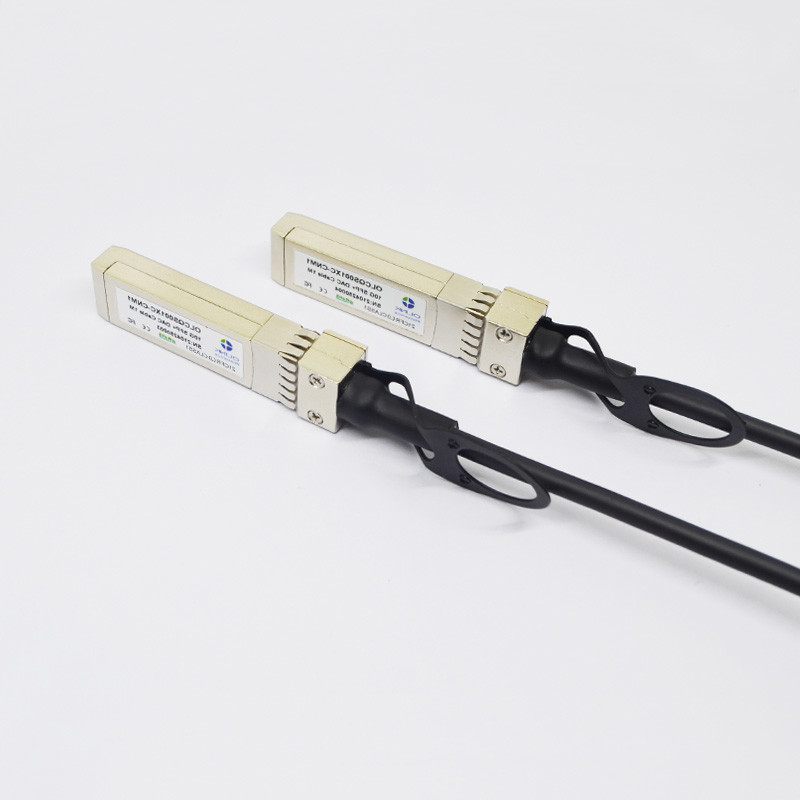

O zimbro 10G compatível SFP+ DAC Twinax Cable 3M 20 fixa o conector de borda
Zimbro QFX-SFP-DAC-3M Compatible 10G SFP+ DAC Twinax Cable 3M
Descrição geral
Os cabos diretos do anexo de SFP+ são complacentes com as especificações SFF-8431, SFF-8432 e SFF-8472. As várias escolhas do calibre de fio estão disponíveis de 30 a 24 Calibre de diâmetro de fios com várias escolhas do comprimento do cabo (até 3M).
Características de produto gerais
|
SFP+ DAC Specifications |
|
|
Número de pistas |
Tx & Rx |
|
Taxa de dados do canal |
10,3125 Gbps |
|
Temperatura de funcionamento |
0 a + 70°C |
|
Temperatura de armazenamento |
-40 a + 85°C |
|
Tensão de fonte |
3,3 substantivo de V |
|
Relação elétrica |
conector de borda de 20 pinos |
|
Relação da gestão |
Série, I2C |
Definição de função do Pin
|
Pin |
Lógica |
Símbolo |
Descrição |
|
1 |
|
VeeT |
Terra do transmissor do módulo |
|
2 |
LVTTL-O |
Tx_Fault |
Falha do transmissor do módulo |
|
3 |
LVTTL-I |
Tx_Disable |
Inutilização do transmissor; Desliga a saída do laser do transmissor |
|
4 |
LVTTL-I/O |
SDA |
linha de dados da relação de série do 2-fio (mesma como MOD-DEF2 em INF-8074i) |
|
5 |
LVTTL-I/O |
LCC |
pulso de disparo da relação de série do 2-fio (mesmo como MOD-DEF1 em INF-8074i) |
|
6 |
|
Mod_ABS |
Módulo ausente, conectado a VeeT ou VeeR no módulo |
|
7 |
LVTTL-I |
RS0 |
Rate Select 0, controla opcionalmente o receptor do módulo de SFP+ |
|
8 |
LVTTL-O |
Rx_LOS |
Perda do receptor de indicação do sinal (em FC designou como Rx_LOS e nos ethernet designados como o sinal detecte) |
|
9 |
LVTTL-I |
RS1 |
Rate Select 1, controla opcionalmente o transmissor do módulo de SFP+ |
|
10 |
|
Vire |
Terra do receptor do módulo |
|
11 |
|
Vire |
Terra do receptor do módulo |
|
12 |
CML-O |
RD |
O receptor inverteu a saída de dados |
|
13 |
CML-O |
RD+ |
O receptor Não-inverteu a saída de dados |
|
14 |
|
Vire |
Terra do receptor do módulo |
Especificações mecânicas
O conector é compatível com a especificação SFF-8432.
Informação pedindo
|
Número da peça |
Descrição |
|
SFP+, até 10 Gb/s, cabo de cobre, 0~70℃, 3M |
|
|
OLSP01XC-IN3 |
SFP+, até 10Gb/s, cabo de cobre, -40~85℃, 3M |
