| Lugar de origem: | CHINA |
|---|---|
| Marca: | OLKOPTO |
| Certificação: | CE, RoHS, FCC, FDA, UL, EMC, ISO9001 |
| Número do modelo: | OLSP02XC-CNM1 |
| Quantidade de ordem mínima: | 1 PC |
| Preço: | negotiable |
| Detalhes da embalagem: | SACO 1PC/FOIL |
| Tempo de entrega: | 3-6 dias de trabalho |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 80-120k pelo mês |
| Tipo compatível: | Zimbro | Tipo de formulário: | SFP28 a SFP28 |
|---|---|---|---|
| Taxa de dados: | 25g | Comprimento do cabo: | 1m |
| Ativo/voz passiva: | Passivo | Calibre de diâmetro de fios do fio: | 30/28 de CALIBRE DE DIÂMETRO DE FIOS |
| Material do revestimento: | PVC | Variação da temperatura: | °C 0~ 70 |
| Realçar: | Cobre direto do anexo SFP28,cobre direto do anexo 25G,Cabo de SFP28 Twinax |
||

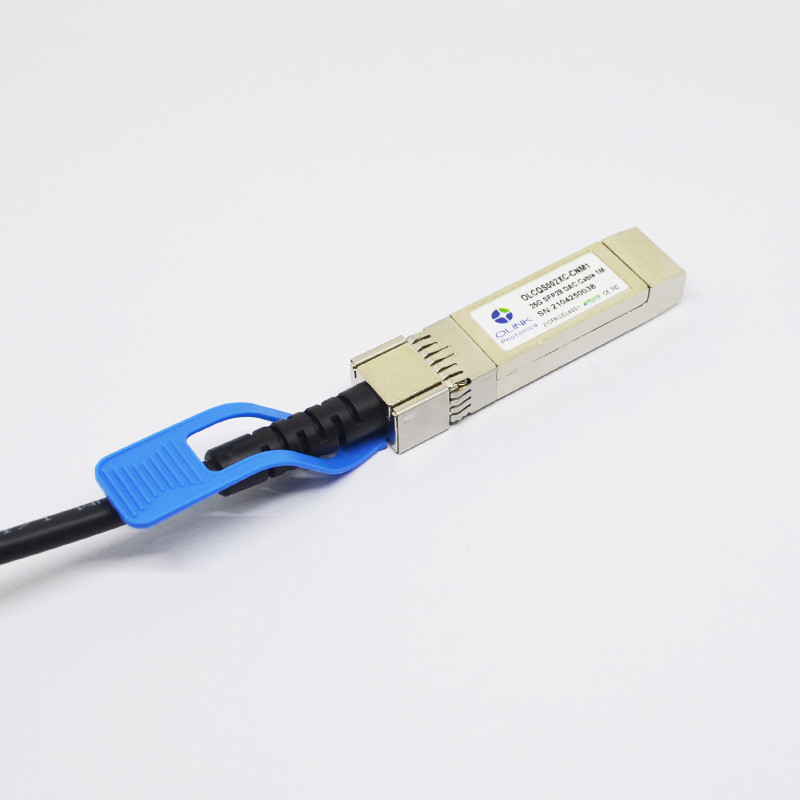

zimbro direto passivo do cabo de Twinax do cobre do anexo de 25G SFP28 compatível
Cabo direto passivo compatível 1M de Twinax do cobre do anexo do zimbro JNP-SFP-25G-DAC-1M 25G SFP28
Os conjuntos de cabo passivos do SFP28 de Olinkcom são o elevado desempenho, soluções eficazes na redução de custos do I/O para os ethernet 25G. Os cabos SFP28 de cobre permitem o hardware fabricam para conseguir a densidade, o configurability e a utilização portuários altos em um custo muito baixo e em um orçamento de poder reduzido
1. Taxa de dados de Gbps 1 a 28 Gbps
2. 360° que protege para o desempenho superior de EMI/EMC
3. tecnologia de alta velocidade proprietária da terminação do PWB para minimizar a descontinuidade da impedância e a conversa transversal
4. patenteou o escudo traseiro e o mecanismo de travamento positivo para o acoplamento e o desimpedimento fáceis
5. terminação do cabo de Overmolded para o vigor mecânico aumentado
6. as tampas protetoras contra poeira incluíram para todas as tomadas
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidades | Notas | |
| Impedância diferencial | RIN, P-P | 90 | 100 | 110 | Ω | ||
| Perda de inserção | SDD21 | 8 | 22,48 | DB | Em 12,8906 gigahertz | ||
|
Diferencial Perda de retorno
|
SDD11 | 12,45 | Veja 1 | DB | Em 0,05 a 4,1 gigahertz | ||
| SDD22 | 3,12 | Veja 2 | DB | Em 4,1 a 19 gigahertz | |||
|
Comum-modo a comum-modo perda de retorno da saída |
SCC11 |
2 |
DB |
Em 0,2 a 19 gigahertz |
|||
| SCC22 | |||||||
|
Diferencial ao comum-modo perda de retorno |
SCD11 | 12 | Veja 3 |
DB
|
Em 0,01 a 12,89 gigahertz | ||
| SCD22 | 10,58 | Veja 4 | Em 12,89 a 19 gigahertz | ||||
|
Diferencial ao modo comum Perda de conversão |
SCD21-IL |
10 | Em 0,01 a 12,89 gigahertz | ||||
| Veja 5 | DB | Em 12,89 a 15,7 gigahertz | |||||
| 6,3 | Em 15,7 a 19 gigahertz | ||||||
| Margem de exploração do canal | COM | 3 | DB |
Notas:
Conformidade reguladora
| Característica | Método do teste | Desempenho |
| Descarga eletrostática (ESD) aos pinos elétricos |
Método 3015,7 de MIL-STD-883C |
Classe 1 (volts >2000) |
| Interferência eletromagnética (IEM) | Classe B do FCC | Complacente com padrões |
| Classe B do Cenelec EN55022 | ||
| Classe B de CISPR22 ITE | ||
|
Imunidade do RF (IRF) |
IEC61000-4-3 |
Não mostre tipicamente nenhum efeito mensurável de um campo de 10V/m varrido de 80 a 1000MHz |
| Conformidade de RoHS | RoHS 2011/65/EU e ele diretivos é as diretrizes orientadoras 6/6 da alteração | RoHS 6/6 complacente |
Especificações mecânicas
O conector é compatível com a especificação SFF-8432.
Informação pedindo
| Número da peça | Descrição |
| OLSP02XC-CDM1 | SFP28, até 25,781 Gb/s, cabo de cobre, 0~70℃, 1M |
