| Lugar de origem: | CHINA |
|---|---|
| Marca: | OLKOPTO |
| Certificação: | RoHs, FCC, CE, UL, ISO9001, ISO14001 |
| Número do modelo: | OLCS001XC-CNM1 |
| Quantidade de ordem mínima: | 1 PC |
| Detalhes da embalagem: | Pacote individual |
| Tempo de entrega: | 3-5 dias de trabalho |
| Termos de pagamento: | T/T ou 30 dias líquidos |
| Habilidade da fonte: | 80-100K pelo mês |
| Tipo compatível: | H3C | Nome do vendedor: | Olinkcom |
|---|---|---|---|
| Tipo do conector: | SFP+ a SFP+ | Taxa de dados: | 10Gbps |
| Calibre de diâmetro de fios: | 30awg | Comprimento do cabo: | 1m |
| Material do revestimento: | PVC | Temperatura: | 0~70℃ |
| Realçar: | Cabos diretos do anexo de HPE,SFP+ DAC Twinax Cable,twinax sfp+ do cabo |
||

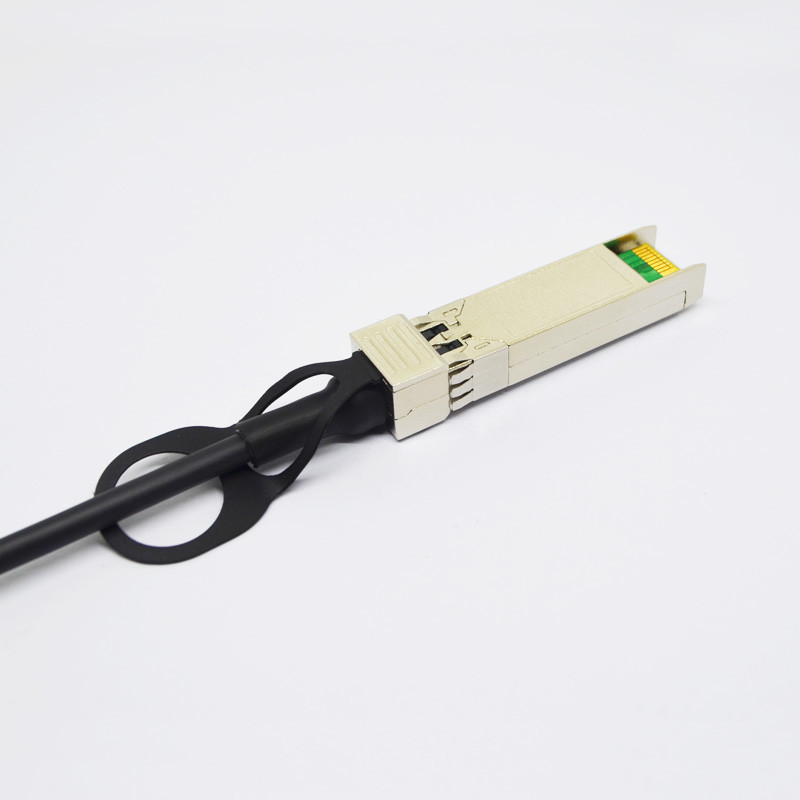

O anexo direto compatível de HPE H3C cabografa SFP+ ao cobre Twinax DAC 1M de SFP+
Cabo direto passivo compatível 1M de Twinax do cobre do anexo de HPE H3C 10G SFP+
Os conjuntos de cabo de DAC SFP+ são soluções de capacidade elevada, eficazes na redução de custos do I/O para aplicações dos ethernet 10Gb e do canal da fibra 10G. Os módulos do cobre de SFP+ permitem que os fabricantes de hardware consigam a densidade, o configurability e a utilização portuários altos a custo muito baixo e reduzam o orçamento de poder. Os conjuntos de cabo de alta velocidade para cumprir e exceder as exigências do desempenho e da confiança estipuladas por Gigabit Ethernet e pelo padrão do setor do canal da fibra.
Definição de função do Pin
|
Pin |
Lógica |
Símbolo |
Descrição |
|
1 |
|
VeeT |
Terra do transmissor do módulo |
|
2 |
LVTTL-O |
Tx_Fault |
Falha do transmissor do módulo |
|
3 |
LVTTL-I |
Tx_Disable |
Inutilização do transmissor; Desliga a saída do laser do transmissor |
|
4 |
LVTTL-I/O |
SDA |
linha de dados da relação de série do 2-fio (mesma como MOD-DEF2 em INF-8074i) |
|
5 |
LVTTL-I/O |
LCC |
pulso de disparo da relação de série do 2-fio (mesmo como MOD-DEF1 em INF-8074i) |
|
6 |
|
Mod_ABS |
Módulo ausente, conectado a VeeT ou VeeR no módulo |
|
7 |
LVTTL-I |
RS0 |
Rate Select 0, controla opcionalmente o receptor do módulo de SFP+ |
|
8 |
LVTTL-O |
Rx_LOS |
Perda do receptor de indicação do sinal (em FC designou como Rx_LOS e nos ethernet designou como o sinal detecta) |
|
9 |
LVTTL-I |
RS1 |
Rate Select 1, controla opcionalmente o transmissor do módulo de SFP+ |
|
10 |
|
Vire |
Terra do receptor do módulo |
|
11 |
|
Vire |
Terra do receptor do módulo |
|
12 |
CML-O |
RD |
O receptor inverteu a saída de dados |
|
13 |
CML-O |
RD+ |
O receptor Não-inverteu a saída de dados |
|
14 |
|
Vire |
Terra do receptor do módulo |
|
15 |
|
VccR |
Fonte do receptor 3,3 V do módulo |
|
16 |
|
VccT |
Fonte do transmissor 3,3 V do módulo |
|
17 |
|
VeeT |
Terra do transmissor do módulo |
|
18 |
CML-I |
TD+ |
O transmissor Não-inverteu dados entrou |
|
19 |
CML-I |
TD |
O transmissor inverteu dados entrou |
|
20 |
|
VeeT |
Terra do transmissor do módulo |
Especificações mecânicas
O conector é compatível com a especificação SFF-8432.
Informação pedindo
|
Número da peça |
Descrição |
|
OLCS001XC-CNMx |
Cabo passivo do anexo direto de SFP+ (10GSFP+Cu), 1m, 3m, 5m, Calibre de diâmetro de fios: 30, 0ºC ~ +70ºC |
|
x significa |
1=1m, 3=3m, 5=5m |
