| Lugar de origem: | CHINA |
|---|---|
| Marca: | OLKOPTO |
| Certificação: | RoHs, FCC, CE, UL, ISO9001, ISO14001 |
| Número do modelo: | OLSP01XC-CN1 |
| Quantidade de ordem mínima: | 1 PC |
| Detalhes da embalagem: | Pacote individual |
| Tempo de entrega: | 3-5 dias de trabalho |
| Termos de pagamento: | T/T ou 30 dias líquidos |
| Habilidade da fonte: | 80-100K pelo mês |
| Número da peça de Cisco: | SFP-H10GB-CU1M | Nome do vendedor: | Olinkcom |
|---|---|---|---|
| Tipo do conector: | SFP+ a SFP+ | Taxa de dados: | 10Gbps |
| Calibre de diâmetro de fios: | 30awg | Comprimento do cabo: | 1m |
| Material do revestimento: | PVC | Temperatura: | 0~70℃ |
| Realçar: | Cabos diretos do anexo 30AWG,cabos diretos passivos do anexo 10G,Cabo de SFP+ Twinax |
||

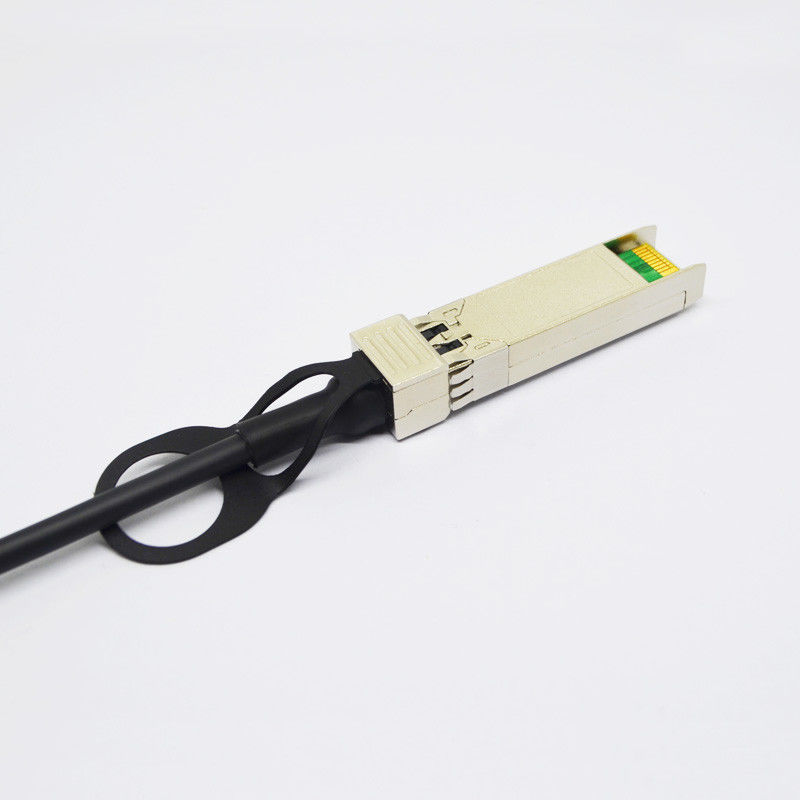

O anexo 10G direto passivo compatível de Cisco cabografa o cabo de SFP+ Twinax
Cabo direto passivo de Twinax do cobre do anexo de Cisco SFP-H10GB-CU1M Compatible 10G SFP+
Os cabos diretos do anexo de SFP+ são complacentes com as especificações SFF-8431, SFF-8432 e SFF-8472. As várias escolhas do calibre de fio estão disponíveis de 30 a 24 Calibre de diâmetro de fios com várias escolhas do comprimento do cabo (até 1M).
Características de produto gerais
| SFP+ DAC Specifications | |
| Número de pistas | Tx & Rx |
| Taxa de dados do canal | 10,3125 Gbps |
| Temperatura de funcionamento | 0 a + 70°C |
| Temperatura de armazenamento | -40 a + 85°C |
| Tensão de fonte | 3,3 substantivo de V |
| Relação elétrica | conector de borda de 20 pinos |
| Relação da gestão | Série, I2C |
Definição de função do Pin
| Pin | Lógica | Símbolo | Descrição |
| 1 | VeeT | Terra do transmissor do módulo | |
| 2 | LVTTL-O | Tx_Fault | Falha do transmissor do módulo |
| 3 | LVTTL-I | Tx_Disable | Inutilização do transmissor; Desliga a saída do laser do transmissor |
| 4 | LVTTL-I/O | SDA | linha de dados da relação de série do 2-fio (mesma como MOD-DEF2 em INF-8074i) |
| 5 | LVTTL-I/O | LCC | pulso de disparo da relação de série do 2-fio (mesmo como MOD-DEF1 em INF-8074i) |
| 6 | Mod_ABS | Módulo ausente, conectado a VeeT ou VeeR no módulo | |
| 7 | LVTTL-I | RS0 | Rate Select 0, controla opcionalmente o receptor do módulo de SFP+ |
| 8 | LVTTL-O | Rx_LOS | Perda do receptor de indicação do sinal (em FC designou como Rx_LOS e nos ethernet designou como o sinal detecta) |
| 9 | LVTTL-I | RS1 | Rate Select 1, controla opcionalmente o transmissor do módulo de SFP+ |
| 10 | Vire | Terra do receptor do módulo | |
| 11 | Vire | Terra do receptor do módulo | |
| 12 | CML-O | RD | O receptor inverteu a saída de dados |
| 13 | CML-O | RD+ | O receptor Não-inverteu a saída de dados |
| 14 | Vire | Terra do receptor do módulo | |
| 15 | VccR | Fonte do receptor 3,3 V do módulo | |
| 16 | VccT | Fonte do transmissor 3,3 V do módulo | |
| 17 | VeeT | Terra do transmissor do módulo | |
| 18 | CML-I | TD+ | O transmissor Não-inverteu dados entrou |
| 19 | CML-I | TD | O transmissor inverteu dados entrou |
| 20 | VeeT | Terra do transmissor do módulo |
Especificações mecânicas
O conector é compatível com a especificação SFF-8432.
Informação pedindo
| Número da peça | Descrição |
| OLSP01XC-CN1 | SFP+, até 10 Gb/s, cabo de cobre, 0~70℃, 1M |
| OLSP01XC-IN1 | SFP+, até 10Gb/s, cabo de cobre, -40~85℃, 1M |
