| Lugar de origem: | CHINA |
|---|---|
| Marca: | OLKOPTO |
| Certificação: | CE, RoHS, FCC, FDA, UL, EMC, ISO9001 |

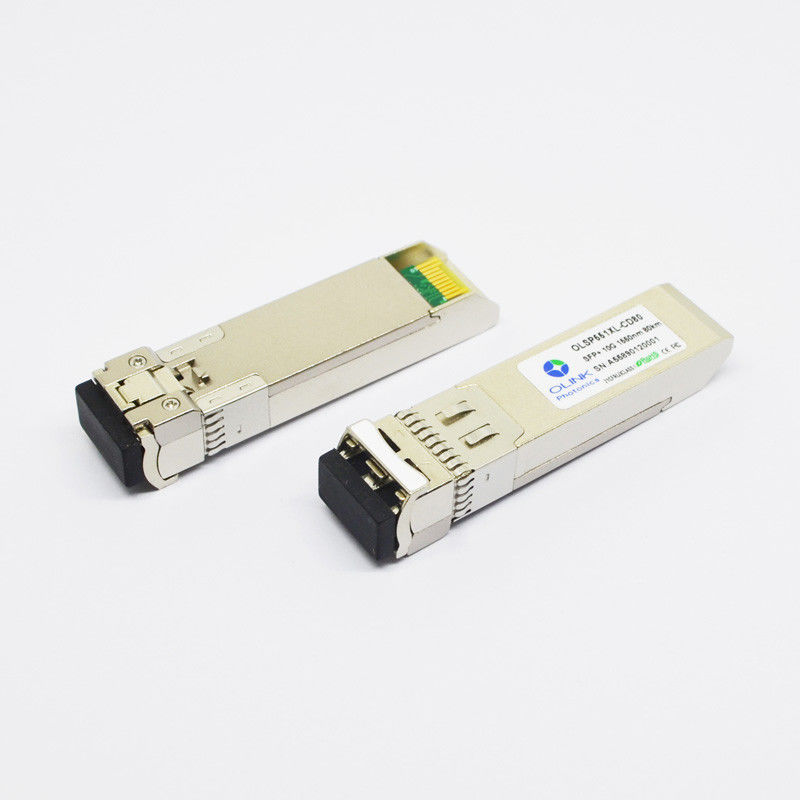

| Número do modelo: | OLSP551XL-CD80 |
| Quantidade de ordem mínima: | 1 PC |
| Preço: | negotiable |
| Detalhes da embalagem: | saco da folha 10pcs/, pacote individual |
| Tempo de entrega: | 3-6 dias de trabalho |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 80-120k pelo mês |
| Nome do produto: | 10Gbase-ZR | Taxa de dados: | 10Gbps |
|---|---|---|---|
| Fatora de formulários: | SFP+ | Comprimento de onda: | 1550nm |
| Distância: | 80km | Compatibilidade: | Zimbro |
| Poder de TX: | 0 ~ dBm 5 | Sensibilidade do receptor: | < -24="" dBm=""> |
| Opções da função: | Os DOM | Temperatura de funcionamento: | 0-70°C |
Características
1. complacente com SFF-8431 e IEE802.3ae
2. a taxa de dados ≤4.25Gbps ou 9.95Gbps selecionável a 11.3Gbps mordeu taxas
3. transmissor de refrigeração de EML e receptor de APD
4. comprimento de relação até 80km
5. dissipação de baixa potência
Características elétricas (SUPERIORES (C) = 0 a 70 ℃, PARTE SUPERIOR (I) =--40 a 85 ℃, VCC = 3,13 a 3,47 V)
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota |
| Transmissor | ||||||
| Balanço diferencial da entrada de dados | VINPP | 150 | 1200 | mVpp | 1 | |
| Transmita a tensão da inutilização | VD | VCC-0.8 | Vcc | V | ||
| Transmita para permitir a tensão | VEN | 0 | 0,8 | |||
| Impedância diferencial entrada | Rin | 100 | Ω | |||
| Receptor | ||||||
| Balanço diferencial da saída de dados | Vout, pp | 350 | 700 | mVpp | 2 | |
| Tempo de elevação da saída e tempo de queda | Tr, Tf | 28 | Picosegundo | 3 | ||
| O LOS afirmou | VLOS_F | VCC-0.8 | Vcc | V | 4 | |
| O LOS de-afirmou | VLOS_N | 0 | 0,8 | V | 4 | |
Nota:
1. Conectado diretamente aos pinos da entrada de dados de TX. Acoplamento da C.A. dos pinos no motorista IC do laser.
2. Na terminação 100Ω diferencial.
3. 20 – 80%. Medido com placa do teste de conformidade do módulo e teste padrão de teste de OMA. O uso da sequência quatro 1's e quatro 0's no PRBS 9 é uma alternativa aceitável.
4. O LOS é uma saída de coletor aberto. Deve ser levantada com 4.7kΩ – 10kΩ no anfitrião a placa. A operação normal é a lógica 0; a perda de sinal é a lógica 1.
Características óticas (SUPERIORES (C) = ℃ 0 a 70, SUPERIOR (I) =-40 ao ℃ 85, VCC = 3,13 a 3,47 V)
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota |
| Transmissor | ||||||
| Comprimento de onda de funcionamento | λ | 1530 | 1565 | nanômetro | ||
| Avenida. potência de saída (permitido) | PAVIMENTE | 0 | 5 | dBm | 1 | |
| Relação da supressão do Lado-modo | SMSR | 30 | DB | |||
| Relação da extinção | ER | 8,2 | DB | |||
| Largura espectral do RMS | Δλ | 1 | nanômetro | |||
| Ruído relativo da intensidade | RIN | -128 | dB/Hz | |||
| Olho ótico da saída | Complacente com IEEE 0802.3ae | |||||
| Receptor | ||||||
| Comprimento de onda de funcionamento | λ | 1260 | 1610 | nanômetro | ||
| Sensibilidade do receptor | PSEN1 | -23 | dBm | 2 | ||
| Reflectância de Recevier | Rrx | -27 | DB | |||
| Sobrecarga | PAVIMENTE | -7 | dBm | |||
| O LOS afirma | Pa | -37 | dBm | |||
| O LOS De-afirma | Paládio | -28 | dBm | |||
| Histerese do LOS | Paládio-Pa | 0,5 | DB | |||
Notas:
1. Medido com ER=9dB o mais mau
2. PRBS 231 – 1 e BER-12@10.3125G<10>
Aplicações
●Base-ZR 10G
●canal da fibra 10G
●SONET, redes do ASAO
●ethernet 10G
• EX2300-24T
• EX2300-24P
• EX3300 ethernet Switch-EX3300-24T
• EX3300 ethernet Switch-EX3300-48T
• EX3300 ethernet Switch-EX3300-48T-BF
• EX3300 ethernet Switch-EX3300-24P
• EX3300 ethernet Switch-EX3300-48P
• EX3300 ethernet Switch-EX3300-24T-DC
