| Lugar de origem: | CHINA |
|---|---|
| Marca: | OLKOPTO |
| Certificação: | CE, RoHS, FCC, FDA, UL, EMC, ISO9001 |
| Número do modelo: | DS3 DE OLSP851XL-C (I) |
| Quantidade de ordem mínima: | 1 PC |
| Preço: | negotiable |
| Detalhes da embalagem: | saco da folha 10pcs/, pacote individual |
| Tempo de entrega: | 3-6 dias de trabalho |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 80-120k pelo mês |
| Nome do produto: | 10Gbase-SR | Compatibilidade: | Extremo |
|---|---|---|---|
| Taxa de dados: | 10Gb/s | Fatora de formulários: | SFP+ |
| Comprimento de onda: | 850nm | Distância máxima: | 300m |
| Tipo da fibra: | MMF | Componentes óticos: | VCSEL/PIN |
| Opções da função: | Os DOM | Temperatura de funcionamento: | 0-70°C, -40-85°C |

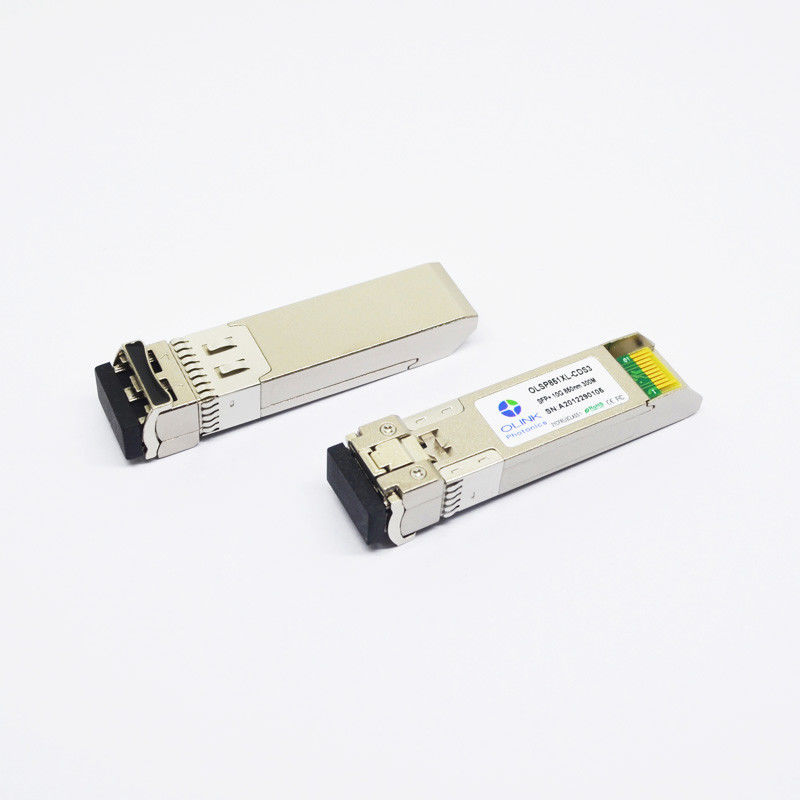

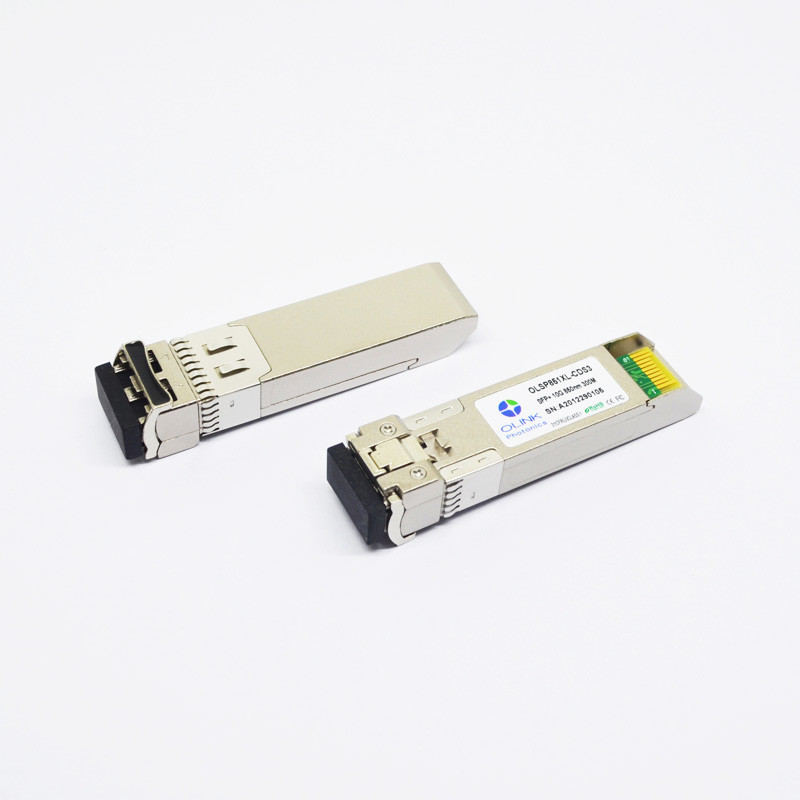

Transceptor compatível das redes 10301 extremos 10GBase-SR SFP+ (MMF, 850nm, 300m, os DOM, LC)
Compatível DS3 extremo de OLSP851XL-C (I) é 10GBASE-SR/SW um transceptor frente e verso dos ethernet dos ethernet 10G/8G FC SFP+ projetado para comunicações óticas interurbanas até 300m com a sinalização de taxas até 10Gbps. Os transceptores óticos do duplex do 10Gbps de Olinkcom submeteram-se à qualificação rigorosa e à certificação que testam para fornecer a compatibilidade fim-a-fim usando o equipamento de interruptor. Todos os SFP+ s são ROHS complacentes, permitem a monitoração diagnóstica do tempo real.
Características
• cópia Quente-pluggable do pé de SFP+
• Funções diagnósticas digitais incorporados
• Transmissor Uncooled do laser de 850nm VCSEL
• RoHS-6 complacente (sem chumbo)
• Dissipação de poder < 1W="">
• Receptor que limita a relação elétrica
• Conector frente e verso do LC
• Única fonte de alimentação 3.3V
Avaliações máximas absolutas
| Parâmetro | Símbolo | Mínimo. | Máximo. | Unidade | Nota |
| Tensão de fonte | Vcc | -0,5 | 4,0 | V | |
| Temperatura de armazenamento | TS | -40 | 85 | °C | |
| Humidade relativa | RH | 0 | 85 | % |
Nota: O esforço além das avaliações absolutas do máximo pode causar dano permanente ao transceptor.
Características de funcionamento gerais
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota |
| Taxa de dados | Dr. | 9,953 | 10,3125 | 11,3 | Gb/s | |
| Tensão de fonte | Vcc | 3,13 | 3,3 | 3,47 | V | |
| Fonte atual | Icc5 | 300 | miliampère | |||
| Temp de funcionamento do caso. | Tc | 0 | 70 | °C | ||
| SI | -40 | 85 |
Características óticas (SUPERIORES (C) = ℃0 a 70, SUPERIOR (I) =-40 ao ℃ 85, VCC = 3,13 a 3,47 V)
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota |
| Transmissor | ||||||
| Comprimento de onda de funcionamento | λ | 810 | 850 | 880 | nanômetro | |
| Avenida. potência de saída (permitido) | PAVIMENTE | -6 | 0 | dBm | 1 | |
| Relação da extinção | ER | 3,5 | DB | |||
| Largura espectral do RMS | Δλ | 0,85 | nanômetro | |||
| Tempo da elevação/queda (20%~80%) | Tr/Tf | 50 | picosegundo | 2 | ||
| Pena da dispersão | TDP | 2 | DB | |||
| Olho ótico da saída | Complacente com IEEE 0802.3ae | |||||
| Receptor | ||||||
| Comprimento de onda de funcionamento | 840 | 850 | 860 | nanômetro | ||
| Sensibilidade do receptor (ER=4.5) | PSEN1 | -11,1 | dBm | 3 | ||
| Sobrecarga | PAVIMENTE | 0,5 | dBm | |||
| O LOS afirma | Pa | -30 | dBm | |||
| O LOS De-afirma | Paládio | -12 | dBm | |||
| Histerese do LOS | Paládio-Pa | 0,5 | DB | |||
Notas:
1. Medido em 10.3125b/s com teste padrão de teste de NRZ de PRBS 231 – 1.
2.20%~80%
3.Under o ER o case=4.5@ o mais mau 10,3125 Gb/s com teste padrão de teste de NRZ de PRBS 231 - 1 para as JUJUBAS < 1x10="">-12
Aplicações
• 10GBASE-SR em 10.3125Gbps
• 10GBASE-SW em 9.953Gbps
• Outras relações óticas
Descrição
O SFP-10G-SR é um módulo ótico multimodo shortrange de 10G SFP+ complacente com especs. 10GBase-SR. Usa um transmissor do laser de VCSEL em 850nm. A linha taxa de transceptor é 10.3125Gbps. Testado e encontrado compatível em vários interruptores dos ethernet 10G.
Todos nossos módulos do transceptor da fibra ótica vêm com 3 anos de garantia. Cada módulo de SFP-10G-SR é testado ambientalmente em seus porto/plataforma específicos, que inclui a verificação da conformidade para a distância, o comprimento de onda, a densidade de tráfego e a luz.
