| Lugar de origem: | CHINA |
|---|---|
| Marca: | OLKOPTO |
| Certificação: | CE, RoHS, FCC, FDA, UL, EMC, ISO9001 |
| Número do modelo: | OLSP551XL-CD40 |
| Quantidade de ordem mínima: | 1 PC |
| Preço: | negotiable |
| Detalhes da embalagem: | saco da folha 10pcs/, pacote individual |
| Tempo de entrega: | 3-6 dias de trabalho |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 80-120k pelo mês |
| Nome do produto: | 10G SFP+ ER | Taxa de dados: | 10Gbps |
|---|---|---|---|
| Fatora de formulários: | SFP+ | Comprimento de onda: | 1550nm |
| Distância: | 40km | Compatibilidade: | Ubiquiti |
| Poder de TX: | -2 ~ dBm 3 | Sensibilidade do receptor: | < -16="" dBm=""> |
| Opções da função: | Os DOM | Temperatura de funcionamento: | 0-70°C |

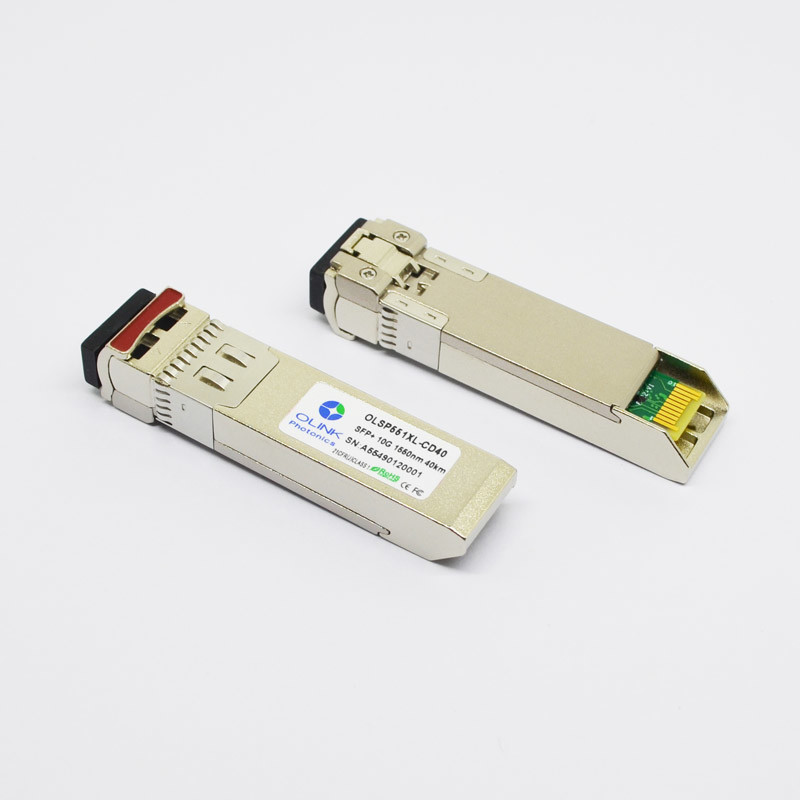

Transceptor compatível de Ubiquiti UF-SM40-10G 10GBASE-ER SFP+ 1550nm 40km
O Ubiquiti UF-SM40-10G OLSP551XL-CD40 compatível de Olinkcom é um transceptor do único-modo SFP+ de 10G ER usando o comprimento de onda 1550nm e alcançando a distância de até 40km. O módulo pode ser usado para o equipamento de rede de Ubiquiti 10G, as redes dos ethernet 10G, do SONET ou do ASAO.
Características do produto
• Relação elétrica complacente a SFF-8431
• relação 10Gb/s ótica de série complacente a 802.3ae 10GBASE-ER
• Distância até 40km
• ROHS complacente e sem chumbo
• Conector frente e verso do LC
Características elétricas (SUPERIORES (C) = ℃ 0 a 70, SUPERIOR (I) =-40 ao ℃ 85, VCC = 3,13 a 3,47 V)
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota |
| Transmissor | ||||||
| Balanço diferencial da entrada de dados | VINPP | 120 | 1200 | mVpp | 1 | |
| Transmita a tensão da inutilização | VD | VCC-0.8 | Vcc | V | ||
| Transmita para permitir a tensão | VEN | 0 | 0,8 | |||
| Impedância diferencial entrada | Rin | 100 | Ω | |||
| Receptor | ||||||
| Balanço diferencial da saída de dados | Vout, pp | 350 | 700 | mVpp | 2 | |
| Tempo de elevação da saída e tempo de queda | Tr, Tf | 28 | Picosegundo | 3 | ||
| O LOS afirmou | VLOS_F | VCC-0.8 | Vcc | V | 4 | |
| O LOS de-afirmou | VLOS_N | 0 | 0,8 | V | 4 | |
Nota:
1. Conectado diretamente aos pinos da entrada de dados de TX. Acoplamento da C.A. dos pinos no motorista IC do laser.
2. Na terminação 100Ω diferencial.
3. 20 – 80%. Medido com placa do teste de conformidade do módulo e teste padrão de teste de OMA. O uso da sequência quatro 1's e quatro 0's no PRBS 9 é uma alternativa aceitável.
4. O LOS é uma saída de coletor aberto. Deve ser levantada com 4.7kΩ – 10kΩ no anfitrião a placa. A operação normal é a lógica 0; a perda de sinal é a lógica 1.
Características óticas (SUPERIORES (C) = ℃ 0 a 70, SUPERIOR (I) =-40 ao ℃ 85, VCC = 3,13 a 3,47 V)
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota |
| Transmissor | ||||||
| Comprimento de onda de funcionamento | λ | 1530 | 1570 | nanômetro | ||
| Avenida. potência de saída (permitido) | PAVIMENTE | -2 | 4 | dBm | 1 | |
| Relação da supressão do Lado-modo | SMSR | 30 | DB | |||
| Relação da extinção | ER | 4 | DB | |||
| Largura espectral do RMS | Δλ | 1 | nanômetro | |||
| Pena da dispersão | TDP | 4 | DB | |||
| Ruído relativo da intensidade | RIN | -128 | dB/Hz | |||
| Olho ótico da saída | Complacente com IEEE 0802.3ae | |||||
| Receptor | ||||||
| Comprimento de onda de funcionamento | 1260 | 1600 | nanômetro | |||
| Sensibilidade @10.3G do receptor | -16 | dBm | 2 | |||
| Pena do trajeto | PP | 2 | DB | |||
| Sobrecarga | PAVIMENTE | +0,5 | dBm | |||
| O LOS afirma | Pa | -30 | dBm | |||
| O LOS De-afirma | Paládio | -18 | dBm | |||
| Histerese do LOS | Paládio-Pa | 0,5 | DB | |||
Notas:
1. Medido com ER=5dB o mais mau
2. PRBS 231 – 1 e BER-12<10>
OLSP551XL-CD40 é 100% compatível com dispositivo de Ubiquiti. Utiliza a fibra do único-modo (SMF) para conseguir um alcance de 40km. Este módulo é capaz da monitoração ótica digital (os DOM) aos detalhes do tempo real da mostra que incluem a saída de Tx, sensibilidade de Rx, temperatura e mais.
