| Lugar de origem: | CHINA |
|---|---|
| Marca: | OLKOPTO |
| Certificação: | CE, RoHS, FCC, FDA, UL, EMC, ISO9001 |
| Número do modelo: | OLSP551XL-CD40 |
| Quantidade de ordem mínima: | 1 PC |
| Preço: | negotiable |
| Detalhes da embalagem: | saco da folha 10pcs/, pacote individual |
| Tempo de entrega: | 3-6 dias de trabalho |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 80-120k pelo mês |
| Produto: | 10G SFP+ ER | Alcance: | 10Gbps |
|---|---|---|---|
| TIPO: | SFP+ | Comprimento de onda: | 1550nm |
| Distância: | 40km | Compatível: | Edgecore |
| Poder de TX: | -2 ~ dBm 3 | Sensibilidade do receptor: | < -16="" dBm=""> |
| Opções da função: | Os DOM | Temperatura de funcionamento: | 0-70°C |

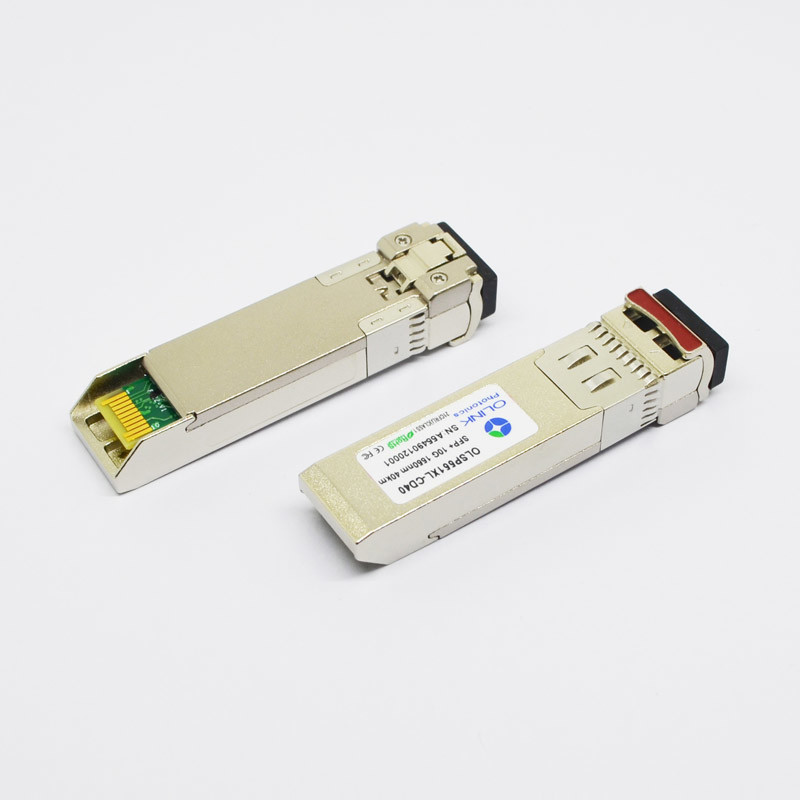

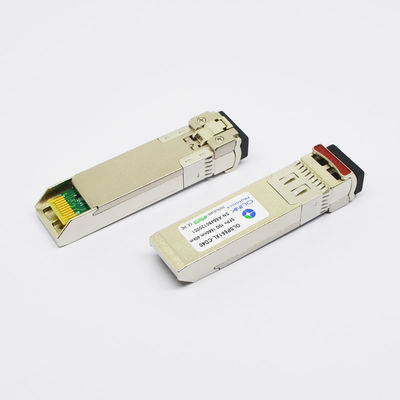

Transceptor compatível de Edgecore ET5402-ER 10GBASE-ER SFP+ 1550nm 40km
OLSP551XL-CD40 é um transceptor do terceiro projetado para o uso com equipamento em rede de Edgecore 10G. Este módulo de SFP+ apoia a dados-taxa de 10.3125Gbps (10GBASE-ER), fornecendo a conectividade 10-Gigabit para até 40 quilômetros sobre o cabo da fibra do único modo. Este módulo de SFP+ é programado e testado na fábrica, para assegurá-la trabalha com interruptores, routeres, e placa de rede dos ethernet de Edgecore 10G.
Características
●Tipo do conector da fibra ótica do LC
●Compatibilidade garantida 100%
●Número da peça e serialização original do produto
●Elimina todos os conflitos de uma comunicação da rede e fornece a identificação fácil
●Cumpra inteiramente com o acordo da multi-fonte (MSA) que os permite de trabalhar em todas as plataformas complacentes de MSA
Características elétricas (SUPERIORES (C) = ℃ 0 a 70, SUPERIOR (I) =-40 ao ℃ 85, VCC = 3,13 a 3,47 V)
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota |
| Transmissor | ||||||
| Balanço diferencial da entrada de dados | VINPP | 120 | 1200 | mVpp | 1 | |
| Transmita a tensão da inutilização | VD | VCC-0.8 | Vcc | V | ||
| Transmita para permitir a tensão | VEN | 0 | 0,8 | |||
| Impedância diferencial entrada | Rin | 100 | Ω | |||
| Receptor | ||||||
| Balanço diferencial da saída de dados | Vout, pp | 350 | 700 | mVpp | 2 | |
| Tempo de elevação da saída e tempo de queda | Tr, Tf | 28 | Picosegundo | 3 | ||
| O LOS afirmou | VLOS_F | VCC-0.8 | Vcc | V | 4 | |
| O LOS de-afirmou | VLOS_N | 0 | 0,8 | V | 4 | |
Nota:
1. Conectado diretamente aos pinos da entrada de dados de TX. Acoplamento da C.A. dos pinos no motorista IC do laser.
2. Na terminação 100Ω diferencial.
3. 20 – 80%. Medido com placa do teste de conformidade do módulo e teste padrão de teste de OMA. O uso da sequência quatro 1's e quatro 0's no PRBS 9 é uma alternativa aceitável.
4. O LOS é uma saída de coletor aberto. Deve ser levantada com 4.7kΩ – 10kΩ no anfitrião a placa. A operação normal é a lógica 0; a perda de sinal é a lógica 1.
Características óticas (SUPERIORES (C) = ℃ 0 a 70, SUPERIOR (I) =-40 ao ℃ 85, VCC = 3,13 a 3,47 V)
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota |
| Transmissor | ||||||
| Comprimento de onda de funcionamento | λ | 1530 | 1570 | nanômetro | ||
| Avenida. potência de saída (permitido) | PAVIMENTE | -2 | 4 | dBm | 1 | |
| Relação da supressão do Lado-modo | SMSR | 30 | DB | |||
| Relação da extinção | ER | 4 | DB | |||
| Largura espectral do RMS | Δλ | 1 | nanômetro | |||
| Pena da dispersão | TDP | 4 | DB | |||
| Ruído relativo da intensidade | RIN | -128 | dB/Hz | |||
| Olho ótico da saída | Complacente com IEEE 0802.3ae | |||||
| Receptor | ||||||
| Comprimento de onda de funcionamento | 1260 | 1600 | nanômetro | |||
| Sensibilidade @10.3G do receptor | -16 | dBm | 2 | |||
| Pena do trajeto | PP | 2 | DB | |||
| Sobrecarga | PAVIMENTE | +0,5 | dBm | |||
| O LOS afirma | Pa | -30 | dBm | |||
| O LOS De-afirma | Paládio | -18 | dBm | |||
| Histerese do LOS | Paládio-Pa | 0,5 | DB | |||
Notas:
1. Medido com ER=5dB o mais mau
2. PRBS 231 – 1 e BER-12<10>
FAQ:
Q1: Como sobre a garantia?
Todos nossos produtos são 3 anos de garantia (o serviço do retorno e da mudança dentro de 1 ano, o reparo dentro de 2 anos)
Q2: Você tem a quantidade de ordem mínima?
Nós não temos nenhum MOQ.
