| Lugar de origem: | CHINA |
|---|---|
| Marca: | OLKOPTO |
| Certificação: | CE, RoHS, FCC, FDA, UL, EMC, ISO9001 |
| Número do modelo: | DS3 DE OLSP851XL-C (I) |
| Quantidade de ordem mínima: | 1 PC |
| Preço: | negotiable |
| Detalhes da embalagem: | saco da folha 10pcs/, pacote individual |
| Tempo de entrega: | 3-6 dias de trabalho |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 80-120k pelo mês |
| Nome do produto: | 10G SFP+ 850nm 300m | Compatibilidade: | NetApp |
|---|---|---|---|
| Taxa de dados: | 10Gb/s | Fatora de formulários: | SFP+ |
| Comprimento de onda: | 850nm | Distância máxima: | 300m |
| Tipo da fibra: | MMF | Componentes óticos: | VCSEL/PIN |
| Opções da função: | Os DOM | Temperatura de funcionamento: | 0-70°C, -40-85°C |
| Realçar: | SÊNIOR de 300m 10G SFP+,SÊNIOR de 850nm 10G SFP+,Sênior de 850nm sfp+ |
||
O multi transceptor NetApp FDA compatível do SÊNIOR do modo 10G SFP+ aprovou

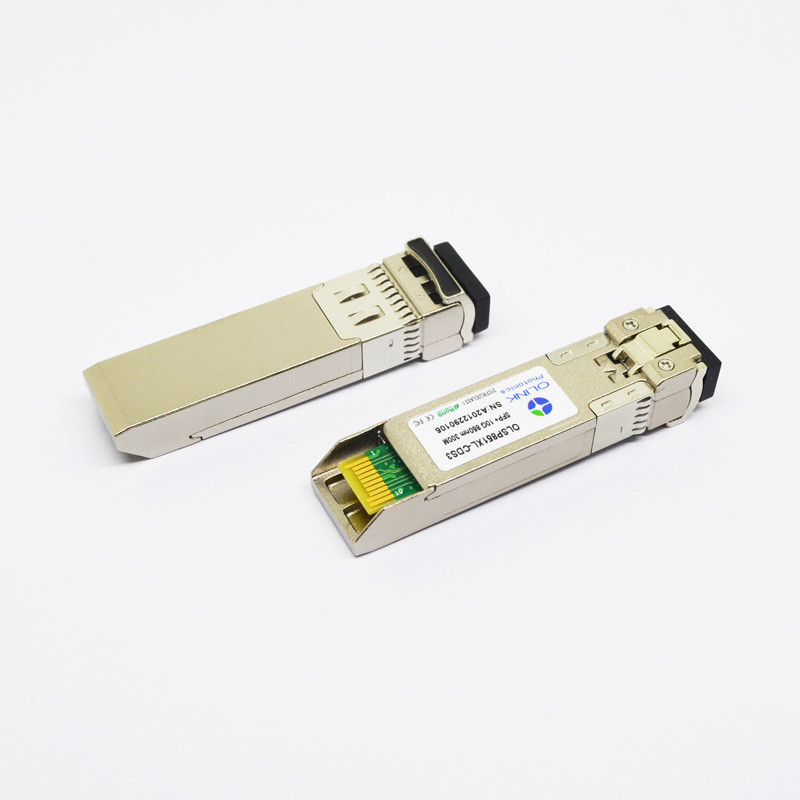

Transceptor compatível do Multi-modo SFP+ de NetApp X6589-R6 10Gb/s 850nm
O DS3 compatível de NetApp X6589-R6 OLSP851XL-C (mim) é um transceptor do multi-modo SFP+ do SÊNIOR 10G usando o comprimento de onda 850nm e alcançando a distância de até 300m na fibra 50/125um. O módulo pode ser usado para redes dos ethernet 10G, do SONET ou do ASAO.
Características do produto
• Funcionalmente idêntico ao transceptor de NetApp X6589-R6 10GBase-SR SFP+
• Relação elétrica complacente a SFF-8431
• relação 10Gb/s ótica de série complacente a 802.3ae 10GBASE-SR
• transmissor de 850nm VCSEL, fotodetector do PIN
• Distância até 300 medidores na fibra de 10G OM3
• ROHS complacente e sem chumbo
Características elétricas (SUPERIORES (C) = ℃0 a 70, SUPERIOR (I) =-40 ao ℃ 85, VCC = 3,13 a 3,47 V)
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota |
| Transmissor | ||||||
| Balanço diferencial da entrada de dados | VINPP | 180 | 700 | mVpp | 1 | |
| Transmita a tensão da inutilização | VD | VCC-0.8 | Vcc | V | ||
| Transmita para permitir a tensão | VEN | Vee | Vee+0.8 | |||
| Impedância diferencial entrada | Rin | 100 | Ω | |||
| Receptor | ||||||
| Balanço diferencial da saída de dados | Vout, pp | 300 | 850 | mVpp | 2 | |
| Tempo de elevação da saída e tempo de queda | Tr, Tf | 28 | Picosegundo | 3 | ||
| O LOS afirmou | VLOS_F | 2 | Vcc_HOST | V | 4 | |
| O LOS de-afirmou | VLOS_N | Vee | Vee+0.8 | V | 4 | |
Nota:
1. Conectado diretamente aos pinos da entrada de dados de TX. Acoplamento da C.A. dos pinos no motorista IC do laser.
2. Na terminação 100Ω diferencial.
3. 20 – 80%. Medido com placa do teste de conformidade do módulo e teste padrão de teste de OMA. O uso da sequência quatro 1's e quatro 0's no PRBS 9 é uma alternativa aceitável.
4. O LOS é uma saída de coletor aberto. Deve ser levantada com 4.7kΩ – 10kΩ no anfitrião a placa. A operação normal é a lógica 0; a perda de sinal é a lógica 1.
Características óticas (SUPERIORES (C) = ℃0 a 70, SUPERIOR (I) =-40 ao ℃ 85, VCC = 3,13 a 3,47 V)
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota |
| Transmissor | ||||||
| Comprimento de onda de funcionamento | λ | 840 | 850 | 860 | nanômetro | |
| Avenida. potência de saída (permitido) | PAVIMENTE | -6 | -1 | dBm | 1 | |
| Relação da extinção | ER | 4 | 4,5 | DB | ||
| Largura espectral do RMS | Δλ | 1 | nanômetro | |||
| Tempo da elevação/queda (20%~80%) | Tr/Tf | 50 | picosegundo | 2 | ||
| Pena da dispersão | TDP | 3,9 | DB | |||
| Olho ótico da saída | Complacente com IEEE 0802.3ae | |||||
| Receptor | ||||||
| Comprimento de onda de funcionamento | 840 | 850 | 860 | nanômetro | ||
| Sensibilidade do receptor (ER=4.5) | PSEN1 | -11,1 | dBm | 3 | ||
| Sobrecarga | PAVIMENTE | 0,5 | dBm | |||
| O LOS afirma | Pa | -30 | dBm | |||
| O LOS De-afirma | Paládio | -12 | dBm | |||
| Histerese do LOS | Paládio-Pa | 0,5 | DB | |||
Notas:
1. Medido em 10.3125b/s com teste padrão de teste de NRZ de PRBS 231 – 1.
2.20%~80%
3.Under o ER o case=4.5@ o mais mau 10,3125 Gb/s com teste padrão de teste de NRZ de PRBS 231 - 1 para as JUJUBAS < 1x10="">-12
O DS3 do OLSP851XL-C de Olinkcom (mim) é um elevado desempenho e um módulo eficaz na redução de custos do transceptor de 10GBASE-SR SFP+ para 10 relações até 300m de Gigabit Ethernet sobre a fibra OM3 multimodo. O transceptor caracteriza um transmissor altamente confiável de 850nm VCSEL e o fotodetector do PIN no conector ótico frente e verso do LC. Cumpre com as especificações de SFP+ MSA (SFF-8431, SFF-8432), as 10 especificações de Gigabit Ethernet (10GBASE-SR/SW por IEEE 802.3ae), e o canal da fibra 10G (1200-MX-SN-I).
Adicionalmente, o transceptor de 10GBASE-SR SFP+ foi integrado com uma relação de monitoração diagnóstica digital aumentada (DDMI), que fornecesse a monitoração de tempo real da temperatura do transceptor, polarização atual, poder ótico do laser, recebeu a tensão ótica do poder e de fonte do transceptor.
