| Lugar de origem: | Shenzhen China |
|---|---|
| Marca: | OLKOPTO |
| Certificação: | RoHS FCC CE GS UL FDA etc |
| Número do modelo: | OLSP851XL-CDS3 |
| Quantidade de ordem mínima: | 1PC |
| Detalhes da embalagem: | Pacote individual ou 10pcs/pallet ou 20pcs/pallet |
| Tempo de entrega: | 3-5 dias de trabalho |
| Termos de pagamento: | T/T ou 30 dias líquidos |
| Habilidade da fonte: | 80-120k pelo mês |
| Fatora de formulários: | SFP+ | Taxa de dados: | taxas de bocado 11.3Gb/s |
|---|---|---|---|
| Compatibilidade: | Brocado | Conector: | Duplex do LC |
| Distância: | 300m | Comprimento de onda: | 850nm |
| DDM/DOM: | Apoiado | Temperatura: | °C 0~70 |
| Realçar: | transceptor do SÊNIOR de 10G SFP+,transceptor do Sênior de 850nm sfp+,SÊNIOR de 10G SFP+ |
||

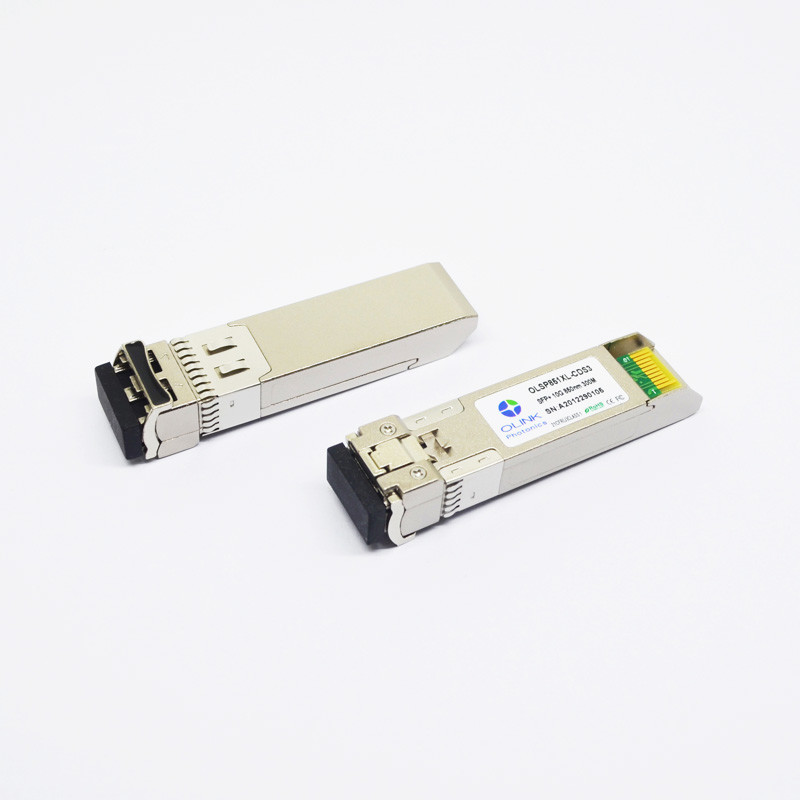

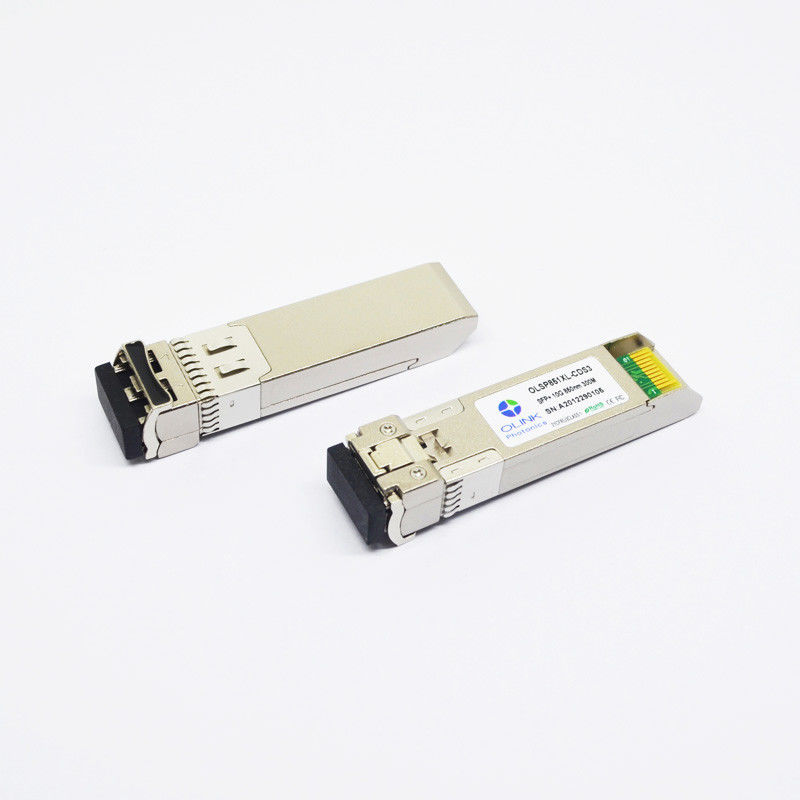

Brocado do transceptor do Sênior do SÊNIOR dos DOM MMF 850nm 300m 10G SFP+ compatível
transceptor compatível dos DOM MMF 850nm 300m do LC de brocado da fibra ótica do SÊNIOR de 10G SFP+
Características elétricas (SUPERIORES (C) = ℃0 a 70, SUPERIOR (I) =-40 ao ℃ 85, VCC = 3,13 a 3,47 V)
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota |
| Transmissor | ||||||
| Balanço diferencial da entrada de dados | VINPP | 180 | 700 | mVpp | 1 | |
| Transmita a tensão da inutilização | VD | VCC-0.8 | Vcc | V | ||
| Transmita para permitir a tensão | VEN | Vee | Vee+0.8 | |||
| Impedância diferencial entrada | Rin | 100 | Ω | |||
| Receptor | ||||||
| Balanço diferencial da saída de dados | Vout, pp | 300 | 850 | mVpp | 2 | |
| Tempo de elevação da saída e tempo de queda | Tr, Tf | 28 | Picosegundo | 3 | ||
| O LOS afirmou | VLOS_F | 2 | Vcc_HOST | V | 4 | |
| O LOS de-afirmou | VLOS_N | Vee | Vee+0.8 | V | 4 | |
Nota:
1. Conectado diretamente aos pinos da entrada de dados de TX. Acoplamento da C.A. dos pinos no motorista IC do laser.
2. Na terminação 100Ω diferencial.
3. 20 – 80%. Medido com placa do teste de conformidade do módulo e teste padrão de teste de OMA. O uso da sequência quatro 1's e quatro 0's no PRBS 9 é uma alternativa aceitável.
4. O LOS é uma saída de coletor aberto. Deve ser levantada com 4.7kΩ – 10kΩ no anfitrião a placa. A operação normal é a lógica 0; a perda de sinal é a lógica 1.
Características óticas (SUPERIORES (C) = ℃0 a 70, SUPERIOR (I) =-40 ao ℃ 85, VCC = 3,13 a 3,47 V)
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota |
| Transmissor | ||||||
| Comprimento de onda de funcionamento | λ | 810 | 850 | 880 | nanômetro | |
| Avenida. potência de saída (permitido) | PAVIMENTE | -6 | 0 | dBm | 1 | |
| Relação da extinção | ER | 3,5 | DB | |||
| Largura espectral do RMS | Δλ | 0,85 | nanômetro | |||
| Tempo da elevação/queda (20%~80%) | Tr/Tf | 50 | picosegundo | 2 | ||
| Pena da dispersão | TDP | 2 | DB | |||
| Olho ótico da saída | Complacente com IEEE 0802.3ae | |||||
| Receptor | ||||||
| Comprimento de onda de funcionamento | 840 | 850 | 860 | nanômetro | ||
| Sensibilidade do receptor (ER=4.5) | PSEN1 | -11,1 | dBm | 3 | ||
| Sobrecarga | PAVIMENTE | 0,5 | dBm | |||
| O LOS afirma | Pa | -30 | dBm | |||
| O LOS De-afirma | Paládio | -12 | dBm | |||
| Histerese do LOS | Paládio-Pa | 0,5 | DB | |||
Notas:
1. Medido em 10.3125b/s com teste padrão de teste de NRZ de PRBS 231 – 1.
2. 20%~80%
3. Sob o ER o case=4.5@ o mais mau 10,3125 Gb/s com teste padrão de teste de NRZ de PRBS 231 - 1 para as JUJUBAS < 1x10="">-12
Características do produto
●Os apoios até 11.3Gb/s morderam taxas
●Conector frente e verso do LC
●Pegada pluggable quente de SFP+
●transmissor de 850nm VCSEL, fotodetector do PIN
●Temperatura de caso de funcionamento: Commerical: 0~70°C
Aplicações: canal da fibra 10G e outras relações óticas.
