| Lugar de origem: | Shenzhen, China |
|---|---|
| Marca: | OLKOPTO |
| Certificação: | RoHS FCC CE GS UL FDA etc |
| Número do modelo: | OLSP5512L-CDH2 |
| Quantidade de ordem mínima: | 1pc |
| Detalhes da embalagem: | Pacote individual ou 10pcs/pallet ou 20pcs/pallet |
| Tempo de entrega: | 3-5 dias de trabalho |
| Termos de pagamento: | T/T ou 30 dias líquidos |
| Habilidade da fonte: | 80-120k pelo mês |
| Taxa de dados: | 1.25Gbps/1.0625Gbps | Fator de forma: | SFP |
|---|---|---|---|
| Compatibilidade: | Cisco | Conector: | LC duplex |
| Comprimento de onda: | 1550nm | Tipo da fibra: | SMF |
| Temperatura: | °C 0~70 | Garantia: | 3 anos |
| Realçar: | módulo de SFP da fibra ótica 1550nm,Módulo de SFP da fibra ótica de SMF,Transceptores óticos de 1000BASE-EZX SFP |
||

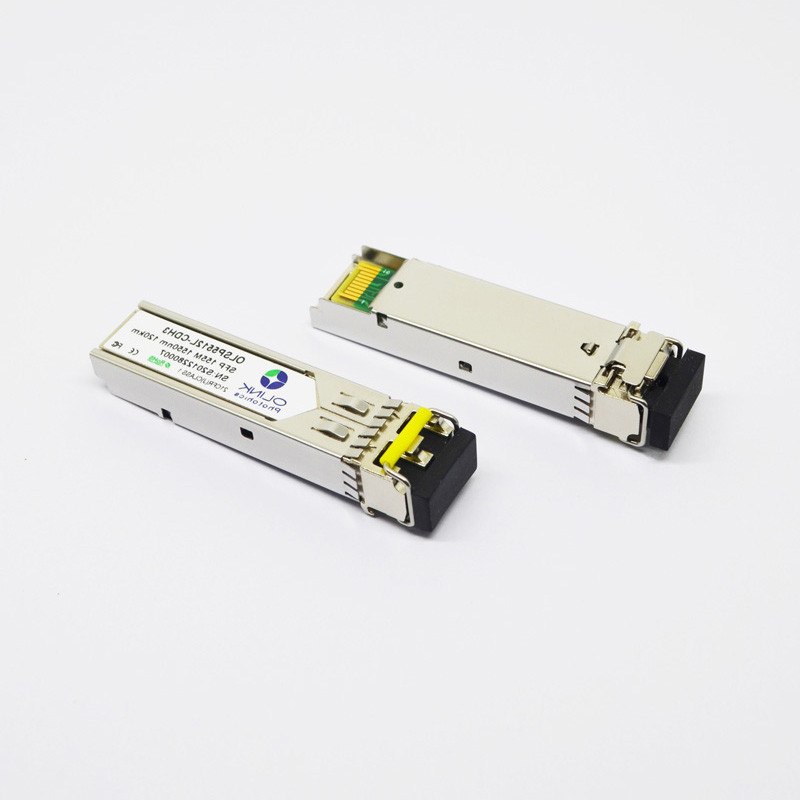

Módulo de SFP da fibra ótica dos DOM LC SMF de 1000BASE-EZX SFP 1550nm 120km
Projetores do produto
Pluggable quente
Apoio mordido para a taxa m 16G a 25Gbps
fonte de laser de 850nm VCSEL
Fotodiodo do PIN com TIA
Temperatura 0 do ambiente operacional ~ 70℃
Cofre forte do olho do laser da classe 1 da classe 1/CDRH do IEC 60825-1
Alojamento de SFP+ com proteção aumentada do IEM
Única fonte de alimentação 3.3V
EEPROM programável para a identificação de série
Características diagnósticas por SFF-8472 “relação de monitoração diagnóstica para transceptores óticos”
Monitoração de tempo real de: Poder ótico transmitido; Poder ótico recebido; Corrente da polarização do laser; Temperatura; Tensão de fonte
Cofre forte do olho do laser da classe 1 da classe 1/CDRH do IEC 60825-1
Características elétricas (SUPERIORES (C) = ℃ 0 a 70, SUPERIOR (I) =-40 ao ℃ 85, VCC = 3,13 a 3,47 V)
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota |
| Transmissor | ||||||
| Balanço diferencial da entrada de dados | VIN, PP | 300 | 1800 | mVpp | 1 | |
| Inutilização de Tx Entrada-alta | VIH | 2,0 | Vcc+0.3 | V | ||
| Inutilização de Tx Entrada-baixa | VIL | 0 | 0,8 | V | ||
| Falha de Tx Saída-alta | VOH | 2,0 | Vcc+0.3 | V | 2 | |
| Falha de Tx Saída-baixa | VOL | 0 | 0,8 | V | 2 | |
| Impedância diferencial entrada | Rin | 100 | Ω | |||
| Receptor | ||||||
| Balanço diferencial da saída de dados | Vout, pp | 400 | 1000 | mVpp | 3 | |
| Rx LOS Saída-alto | VROH | 2,0 | Vcc+0.3 | V | 2 | |
| Rx LOS Saída-baixo | VROL | 0 | 0,8 | V | 2 | |
Notas:
1. C.A. de TD+ /are internamente acoplada com terminação 100Ω diferencial dentro do módulo.
2. A falha de Tx e Rx LOS são as saídas de coletor aberto, que devem ser levantadas com o 4.7k aos resistores 10kΩ na placa do anfitrião. Levante a tensão entre 2.0V e Vcc+0.3V.
3. As saídas de RD+/- estão internamente C.A. acopladas, e devem ser terminadas com 100Ω (diferencial) no usuário SERDES.
Características óticas (SUPERIORES (C) = ℃ 0 a 70, SUPERIOR (I) =-40 ao ℃ 85, VCC = 3,13 a 3,47 V)
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota |
| Transmissor | ||||||
| Comprimento de onda de funcionamento | λ | 1530 | 1550 | 1565 | nanômetro | |
| Avenida. potência de saída (permitido) | PAVIMENTE | 0 | 5 | dBm | 1 | |
| Relação da extinção | ER | 9 | DB | 1 | ||
| Relação lateral da supressão do modo | SMSR | 30 | DB | |||
| Largura espectral do RMS | Δλ | 1 | nanômetro | |||
| Tempo da elevação/queda (20%~80%) | Tr/Tf | 0,26 | ns | 2 | ||
| Olho ótico da saída | Complacente com IEEE802.3 z (segurança do aser da classe 1) | |||||
| Receptor | ||||||
| Comprimento de onda de funcionamento | λ | 1260 | 1610 | nanômetro | ||
| Sensibilidade do receptor | PSEN1 | -32 | dBm | 3 | ||
| Sobrecarga | PAVIMENTE | -7 | dBm | 3 | ||
| O LOS afirma | Pa | -45 | dBm | |||
| O LOS De-afirma | Paládio | -34 | dBm | |||
| Histerese do LOS | Paládio-Pa | 0,5 | DB | |||
Notas:
1. Medido em 1.25Gb/s comteste padrão deteste deNRZ de PRBS 2 223 – 1.
2. Não filtrado, medido com um PRBS223 – 1 teste padrão de teste @1.25Gbps
3. Medido em 1.25Gb/s com teste padrão de teste de NRZ de PRBS 223 – 1 para as JUJUBAS < 1x10="">-12
Aplicações
●Gigabit Ethernet
●Canal da fibra
●Relação do router/servidor
●Outros sistemas de transmissão óticos
FAQ
Q: São você empresa comercial ou o fabricante?
: Nós somos fabricante original. Nós podemos fazer o negócio de OEM/ODM. Nossa empresa produz principalmente produtos de fibra ótica.
Q: Quanto tempo é seu prazo de entrega?
: Prazo de entrega da compra do grupo: 30-60 dias; Prazo de entrega geral: 20 dias.
Q: Que é seus termos de pagamento?
: T/T 30% como o depósito, e 70% antes da entrega.
Q: Que é a garantia?
: A garantia livre está a um ano do dia da comissão qualificado. Se há qualquer falha para nossos produtos dentro do período de garantia livre, nós repará-la-emos e mudá-los-emos o conjunto da falha para livre.
