| Lugar de origem: | Shenzhen China |
|---|---|
| Marca: | OLKOPTO |
| Certificação: | RoHS FCC CE GS UL FDA etc |
| Número do modelo: | OLSP8512L-CDS5 |
| Quantidade de ordem mínima: | 1PC |
| Detalhes da embalagem: | Pacote individual ou 10pcs/pallet ou 20pcs/pallet |
| Tempo de entrega: | 3-5 dias de trabalho |
| Termos de pagamento: | T/T ou 30 dias líquidos |
| Habilidade da fonte: | 80-120k pelo mês |
| Compatibilidade: | Cisco GLC-SX-MM | DDM/DOM: | Apoiado |
|---|---|---|---|
| Fatora de formulários: | SFP | Taxa de dados: | 1.25Gbps/1.0625Gbps |
| Conector: | Duplex do LC | Comprimento de onda: | 850nm |
| Distância: | 550M | DOM/DDM: | Apoiado |
| Meios: | MMF | Tipo do transmissor: | Vcsel |
| Temperatura: | °C 0~70 | Garantia: | 3 anos |
| Realçar: | módulo do transceptor de 550m MMF SFP,módulo do transceptor de 550m 850nm SFP,módulo de 850nm 550m SFP |
||

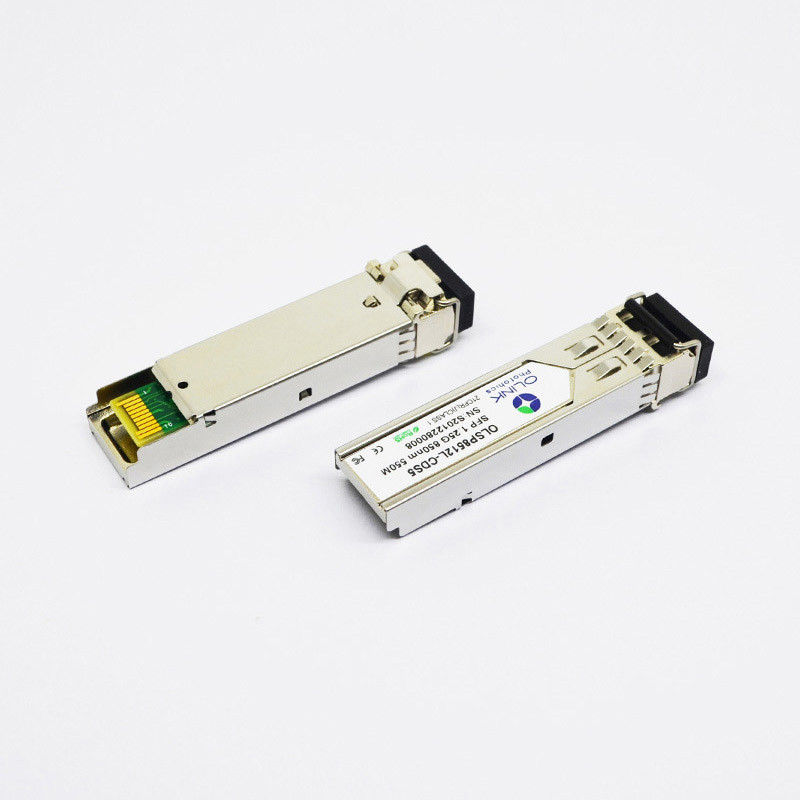

Módulo Cisco GLC-SX-MM do transceptor de 1000BASE-SX 850nm 550m LC SFP compatível
Módulo Cisco GLC-SX-MM 850nm compatível 550m LC do transceptor de 1000BASE-SX SFP
Avaliações máximas absolutas
| Parâmetro | Símbolo | Mínimo. | Máximo. | Unidade | Nota |
| Tensão de fonte | Vcc | -0,5 | 4,0 | V | |
| Temperatura de armazenamento | TS | -40 | 85 | °C | |
| Humidade relativa | RH | 0 | 85 | % |
Nota: O esforço além das avaliações absolutas do máximo pode causar dano permanente ao transceptor.
Características de funcionamento gerais
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota |
| Taxa de dados | Dr. | 1,25 | Gb/s | |||
| Tensão de fonte | Vcc | 3,13 | 3,3 | 3,47 | V | |
| Fonte atual | Icc5 | 220 | miliampère | |||
| Temp de funcionamento do caso. | Tc | 0 | 70 | °C | ||
| SI | -40 | 85 |
Características elétricas (SUPERIORES (C) = ℃ 0 a 70, SUPERIOR (I) =-40 ao ℃ 85, VCC = 3,13 a 3,47 V)
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota |
| Transmissor | ||||||
| Balanço diferencial da entrada de dados | VIN, PP | 250 | 1200 | mVpp | 1 | |
| Inutilização de Tx Entrada-alta | VIH | 2,0 | Vcc+0.3 | V | ||
| Inutilização de Tx Entrada-baixa | VIL | 0 | 0,8 | V | ||
| Falha de Tx Saída-alta | VOH | 2,0 | Vcc+0.3 | V | 2 | |
| Falha de Tx Saída-baixa | VOL | 0 | 0,8 | V | 2 | |
| Impedância diferencial entrada | Rin | 100 | Ω | |||
| Receptor | ||||||
| Balanço diferencial da saída de dados | Vout, pp | 250 | 550 | mVpp | 3 | |
| Rx LOS Saída-alto | VROH | 2,0 | Vcc+0.3 | V | 2 | |
| Rx LOS Saída-baixo | VROL | 0 | 0,8 | V | 2 | |
Notas:
1. C.A. de TD+ /are internamente acoplada com terminação 100Ω diferencial dentro do módulo.
2. A falha de Tx e Rx LOS são as saídas de coletor aberto, que devem ser levantadas com o 4.7k aos resistores 10kΩ na placa do anfitrião. Levante a tensão entre 2.0V e Vcc+0.3V.
3. As saídas de RD+/- estão internamente C.A. acopladas, e devem ser terminadas com 100Ω (diferencial) no usuário SERDES.
Aplicações
●Gigabit Ethernet
●Canal da fibra
●Interruptor para comutar a relação
●Aplicações comutadas da placa traseira
●Relação do router/servidor
●Outros sistemas de transmissão óticos
