| Lugar de origem: | Shenzhen, China |
|---|---|
| Marca: | OLKOPTO |
| Certificação: | RoHS FCC CE GS UL FDA etc |
| Número do modelo: | OLSP3112L-CD20 |
| Quantidade de ordem mínima: | 1pc |
| Detalhes da embalagem: | Pacote individual ou 10pcs/pallet ou 20pcs/pallet |
| Tempo de entrega: | 3-5 dias de trabalho |
| Termos de pagamento: | T/T ou 30 dias líquidos |
| Habilidade da fonte: | 80-120k pelo mês |
| Número da peça: | OLSP3112L-CD20 | Compatibilidade: | Personalizado |
|---|---|---|---|
| Taxa de dados: | 1.25Gbps/1.0625Gbps | Conector: | LC duplex |
| Comprimento de onda: | 1310nm | Distância: | 20KM |
| Tipo da fibra: | SMF | Temperatura: | °C 0~70 |
| Realçar: | 20km 1000BASE-LX,1310nm 1000BASE-LX,LC 1000BASE-LH frente e verso |
||

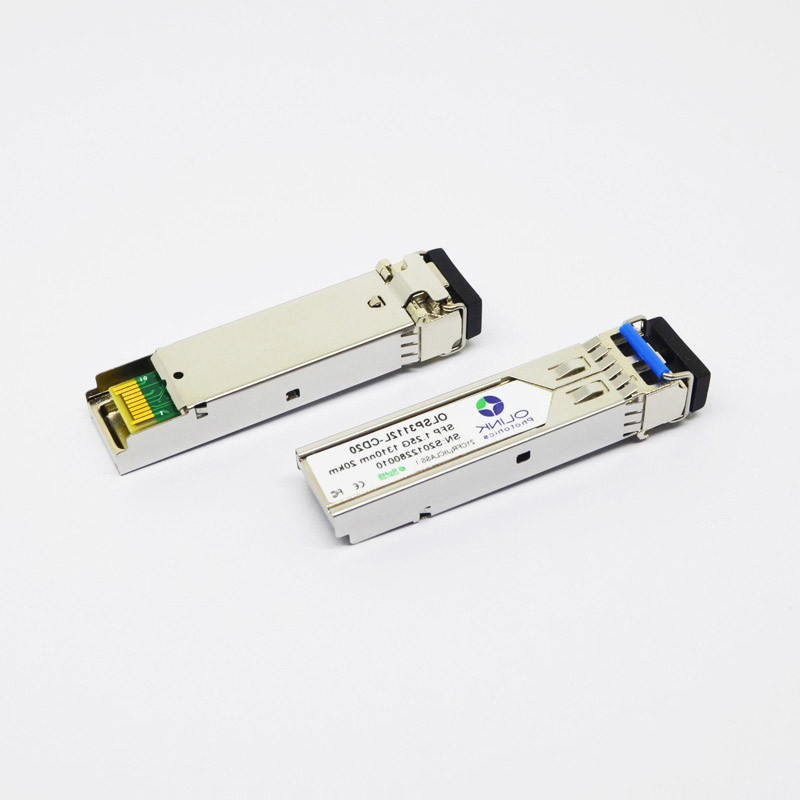

Módulo ótico personalizado dos DOM LC SMF de SFP Transcceiver 1000BASE-LX/LH SFP 1310nm 20km
Descrições do produto
Os módulos óticos do transceptor dos DOM LC SMF de 1000BASE-LX/LH SFP 1310nm 20km são elevado desempenho, módulos eficazes na redução de custos que apoiam a dados-taxa dupla de distância de 1.25Gbps/1.0625Gbps e de transmissão de 20km com SMF. O transceptor consiste em três seções: um transmissor do laser do FP, um fotodiodo do PIN integrados com uma unidade do pré-amplificador da transporte-impedância (TIA) e de controle de MCU. Todos os módulos satisfazem a classe mim exigências de segurança do laser. Os transceptores são compatíveis com acordo da Multi-fonte de SFP (MSA) e SFF-8472. Para mais informações, refira por favor SFP MSA.
Características óticas (SUPERIORES (C) = ℃ 0 a 70, SUPERIOR (I) =-40 ao ℃ 85, VCC = 3,13 a 3,47 V)
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota |
| Transmissor | ||||||
| Comprimento de onda de funcionamento | λ | 1290 | 1310 | 1330 | nanômetro | |
| Avenida. potência de saída (permitido) | PAVIMENTE | -8 | -4 | dBm | 1 | |
| Relação da extinção | ER | 9 | DB | 1 | ||
| Largura espectral do RMS | Δλ | 0,65 | nanômetro | |||
| Tempo da elevação/queda (20%~80%) | Tr/Tf | 0,26 | ns | 2 | ||
| Pena da dispersão | TDP | 3,9 | DB | |||
| Olho ótico da saída | Complacente com IEEE802.3 z (segurança do aser da classe 1) | |||||
| Receptor | ||||||
| Comprimento de onda de funcionamento | λ | 1310 | nanômetro | |||
| Sensibilidade do receptor | PSEN1 | -22 | dBm | 3 | ||
| Sobrecarga | PAVIMENTE | -3 | dBm | 3 | ||
| O LOS afirma | Pa | -35 | dBm | |||
| O LOS De-afirma | Paládio | -24 | dBm | |||
| Histerese do LOS | Paládio-Pa | 0,5 | DB | |||
Notas:
1. Medido em 1250Mb/s comteste padrão deteste deNRZ de PRBS 2 223 – 1.
2. Não filtrado, medido com um PRBS223 – 1 teste padrão de teste @1.25Gbps
3. Medido em 1250Mb/s com teste padrão de teste de NRZ de PRBS 223 – 1 para as JUJUBAS < 1x10="">-12
Especificações diagnósticas de Digitas
Os transceptores D20 de OLSP3112L-C (mim) podem ser usados nos sistemas de anfitrião que exigem diagnósticos digitais internamente ou externamente calibrados.
| Parâmetro | Símbolo | Unidades | Mínimo. | Máximo. | Precisão | Nota |
| Temperatura do transceptor | DTemp-E | ºC | -45 | +90 | ±5ºC | 1 |
| Tensão de fonte do transceptor | DVoltage | V | 2,8 | 4,0 | ±3% | |
| Corrente da polarização do transmissor | DBias | miliampère | 2 | 15 | ±10% | 2 |
| Transmissor potência de saída | DTx-poder | dBm | -9 | -3 | ±3dB | |
| Poder de entrada médio do receptor | DRx-poder | dBm | -25 | 0 | ±3dB |
Características do produto
1. 10G, 8G, 4G, 3G, 2.5G, 1.25G, 155m toda a taxa
2. SFP+, XFP, SFP, SFF, CSFP, são customizáveis
3. Perfeitamente compatível com interruptor famoso, ZTE HUAWEI etc.
4. DDM
5. Escolha do único modo, muli-modo
6. Escolha da fibra dupla LC, única fibra SC/LC
7. Consumo da baixa potência e alto sensitivily
8. Programável de nenhuma função clara do alarme
9. Conformação com o padrão de ROHS
10. A temperatura de trabalho é acima de -40c a ~+85c
11. Cumprindo com o laser da classe 1, e as exigências de IEC60825-1
12. A etiqueta pode ser personalizada de acordo com as exigências de cliente
13. A característica excelente de overclocking
Aplicações
ethernet 25G
Ethernet aplicáveis de to2.125G
canal da fibra 8G
Aplicável ao canal 25G/16G/8G/4 de /Giber
Canal da fibra sobre ethernet
1X QDR Infiniband
Aplicável 1X RDA/1x a SDR Infiniband
De alta capacidade IO com relação de SFP+
Centro de dados e conexão da em-cremalheira
