| Lugar de origem: | Shenzhen, China |
|---|---|
| Marca: | OLKOPTO |
| Certificação: | RoHS FCC CE GS UL FDA etc |
| Número do modelo: | OLSB3412L-CD20 |
| Quantidade de ordem mínima: | 1pc |
| Detalhes da embalagem: | Pacote individual ou 10pcs/pallet ou 20pcs/pallet |
| Tempo de entrega: | 3-5 dias de trabalho |
| Termos de pagamento: | T/T ou 30 dias líquidos |
| Habilidade da fonte: | 80-120k pelo mês |
| Taxa de dados: | 1000 Mbps | Componentes óticos: | DFB BIDI |
|---|---|---|---|
| Fator de forma: | SFP | Poder de TX: | -9~-3dBm |
| Compaticubility: | Costume | Comprimento de onda: | 1490nm/1310nm |
| Distância: | 20KM | DDM/DOM: | Apoiado |
| Garantia: | 3 anos | ||
| Realçar: | 1490nm 1000BASE-BX-D,LC 1000BASE-BX-D,Módulo do transceptor de BIDI SFP |
||

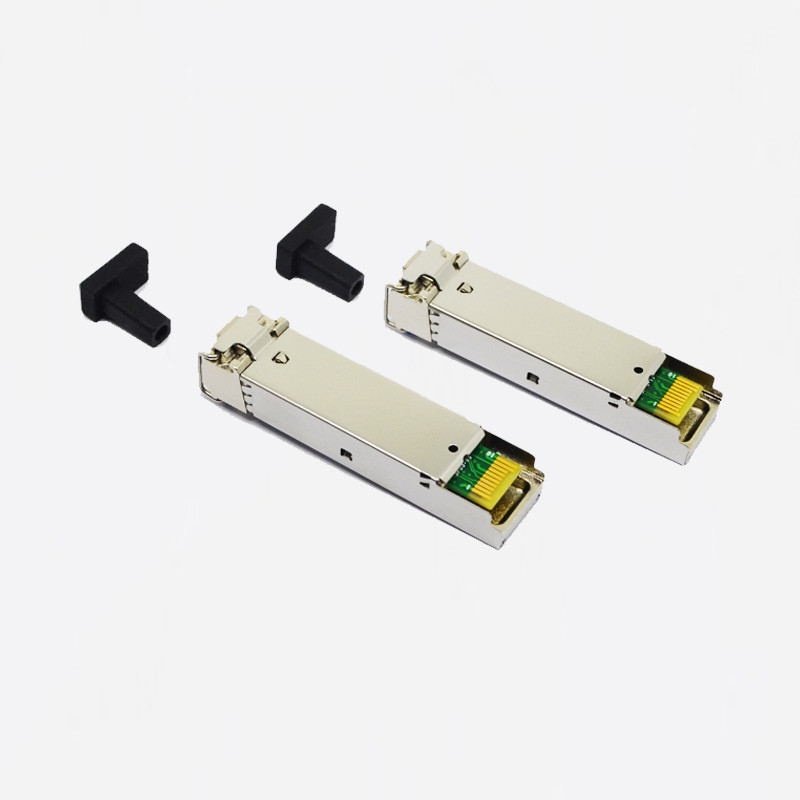

Módulo do transceptor dos DOM LC SMF de 1000BASE-BX-D BiDi SFP 1490nm/1310nm 20km
Descrições do produto
O transceptor consiste em três seções: um transmissor do laser de FP/DFB, um fotodiodo do PIN integrados com uma unidade do pré-amplificador da transporte-impedância (TIA) e de controle de MCU. Todos os módulos satisfazem a classe mim exigências de segurança do laser. Os transceptores são compatíveis com acordo da Multi-fonte de SFP (MSA) e SFF-8472. Para mais informações, refira por favor SFP MSA.
Avaliações máximas absolutas
| Parâmetro | Símbolo | Mínimo. | Máximo. | Unidade | Nota |
| Tensão de fonte | Vcc | -0,5 | 4,0 | V | |
| Temperatura de armazenamento | TS | -40 | 85 | °C | |
| Humidade relativa | RH | 0 | 85 | % |
Nota: O esforço além das avaliações absolutas do máximo pode causar dano permanente ao transceptor.
Características de funcionamento gerais
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota |
| Taxa de dados | Dr. | 1,25 | Gb/s | |||
| Tensão de fonte | Vcc | 3,13 | 3,3 | 3,47 | V | |
| Fonte atual | Icc5 | 220 | miliampère | |||
| Temp de funcionamento do caso. | Tc | 0 | 70 | °C | ||
| SI | -40 | 85 |
Características elétricas (SUPERIORES (C) = ℃ 0 a 70, SUPERIOR (I) =-40 ao ℃ 85, VCC = 3,13 a 3,47 V)
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota |
| Transmissor | ||||||
| Balanço diferencial da entrada de dados | VIN, PP | 120 | 820 | mVpp | 1 | |
| Inutilização de Tx Entrada-alta | VIH | 2,0 | Vcc+0.3 | V | ||
| Inutilização de Tx Entrada-baixa | VIL | 0 | 0,8 | V | ||
| Falha de Tx Saída-alta | VOH | 2,0 | Vcc+0.3 | V | 2 | |
| Falha de Tx Saída-baixa | VOL | 0 | 0,8 | V | 2 | |
| Impedância diferencial entrada | Rin | 100 | Ω | |||
| Receptor | ||||||
| Balanço diferencial da saída de dados | Vout, pp | 340 | 650 | 800 | mVpp | 3 |
| Rx LOS Saída-alto | VROH | 2,0 | Vcc+0.3 | V | 2 | |
| Rx LOS Saída-baixo | VROL | 0 | 0,8 | V | 2 | |
Notas:
1. C.A. de TD+ /are internamente acoplada com terminação 100Ω diferencial dentro do módulo.
2. A falha de Tx e Rx LOS são as saídas de coletor aberto, que devem ser levantadas com o 4.7k aos resistores 10kΩ na placa do anfitrião. Levante a tensão entre 2.0V e Vcc+0.3V.
As saídas 3.RD+/- estão internamente C.A. acopladas, e devem ser terminadas com 100Ω (diferencial) no usuário SERDES.
Características do produto
1. 10G, 8G, 4G, 3G, 2.5G, 1.25G, 155m toda a taxa
2. SFP+, XFP, SFP, SFF, CSFP, são customizáveis
3. Perfeitamente compatível com interruptor famoso, ZTE HUAWEI etc.
4. DDM
5. Escolha do único modo, muli-modo
6. Escolha da fibra dupla LC, única fibra SC/LC
7. Consumo da baixa potência e alto sensitivily
8. Programável de nenhuma função clara do alarme
9. Conformação com o padrão de ROHS
10. A temperatura de trabalho é acima de -40c a ~+85c
11. Cumprindo com o laser da classe 1, e as exigências de IEC60825-1
12. A etiqueta pode ser personalizada de acordo com as exigências de cliente
13. A característica excelente de overclocking
Aplicações
●Gigabit Ethernet
●Canal da fibra
●Interruptor para comutar a relação
●Aplicações comutadas da placa traseira
●Relação do router/servidor
●Outras relações óticas
