| Lugar de origem: | Shenzhen, China |
|---|---|
| Marca: | OLKOPTO |
| Certificação: | RoHS FCC CE GS UL FDA etc |
| Número do modelo: | OLSB3412L-CD20 |
| Quantidade de ordem mínima: | 1pc |
| Detalhes da embalagem: | Pacote individual ou 10pcs/pallet ou 20pcs/pallet |
| Tempo de entrega: | 3-5 dias de trabalho |
| Termos de pagamento: | T/T ou 30 dias líquidos |
| Habilidade da fonte: | 80-120k pelo mês |
| Taxa de dados: | 1000 Mbps | Componentes óticos: | DFB BIDI |
|---|---|---|---|
| Fator de forma: | SFP | Poder de TX: | -9~-3dBm |
| Compaticubility: | Costume | Conector: | LC duplex |
| Comprimento de onda: | 1490nm/1310nm | Distância: | 20KM |
| Realçar: | Módulo do transceptor de SFP do CE,Transceptores óticos de BiDi SFP,1000BASE-BX-D 20km |
||

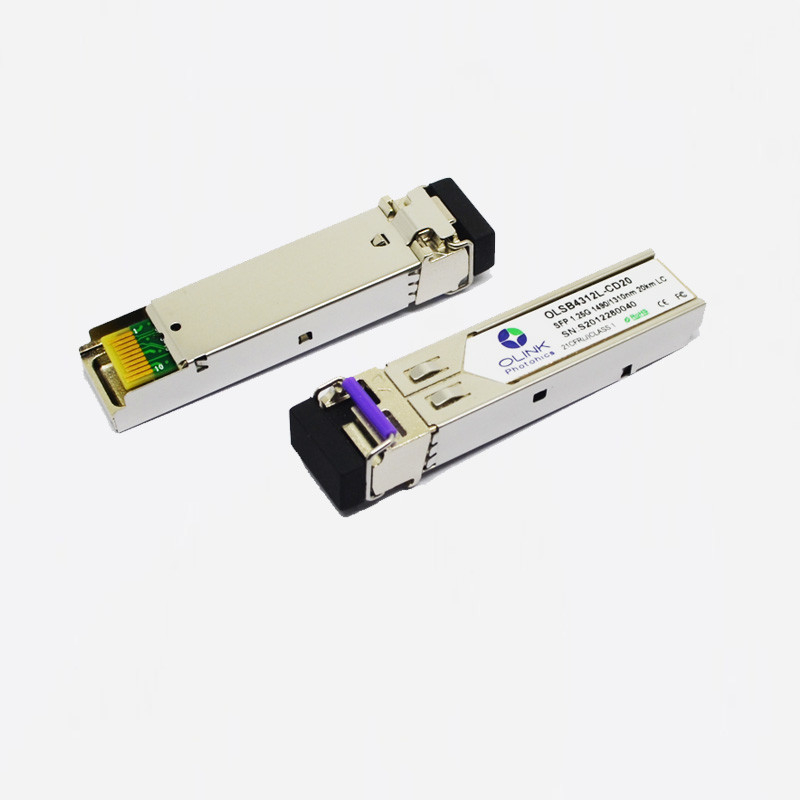

Módulo do transceptor dos DOM LC SMF de 1000BASE-BX-D BiDi SFP 1490nm/1310nm 20km
Descrições do produto
Os OLSB de Olinkphotonics 34(43) 12L-CD20, transceptores de SFP-BIDI são elevado desempenho, módulos eficazes na redução de custos que apoiam a dados-taxa dupla de distância de 1.25Gbps/1.0625Gbps e de transmissão de 20km com SMF. Todos os módulos satisfazem a classe mim exigências de segurança do laser. Os transceptores são compatíveis com acordo da Multi-fonte de SFP (MSA) e SFF-8472. Para mais informações, refira por favor SFP MSA.
Avaliações máximas absolutas
| Parâmetro | Símbolo | Mínimo. | Máximo. | Unidade | Nota |
| Tensão de fonte | Vcc | -0,5 | 4,0 | V | |
| Temperatura de armazenamento | TS | -40 | 85 | °C | |
| Humidade relativa | RH | 0 | 85 | % |
Nota: O esforço além das avaliações absolutas do máximo pode causar dano permanente ao transceptor.
Características de funcionamento gerais
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota |
| Taxa de dados | Dr. | 1,25 | Gb/s | |||
| Tensão de fonte | Vcc | 3,13 | 3,3 | 3,47 | V | |
| Fonte atual | Icc5 | 220 | miliampère | |||
| Temp de funcionamento do caso. | Tc | 0 | 70 | °C | ||
| SI | -40 | 85 |
Características elétricas (SUPERIORES (C) = ℃ 0 a 70, SUPERIOR (I) =-40 ao ℃ 85, VCC = 3,13 a 3,47 V)
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota |
| Transmissor | ||||||
| Balanço diferencial da entrada de dados | VIN, PP | 120 | 820 | mVpp | 1 | |
| Inutilização de Tx Entrada-alta | VIH | 2,0 | Vcc+0.3 | V | ||
| Inutilização de Tx Entrada-baixa | VIL | 0 | 0,8 | V | ||
| Falha de Tx Saída-alta | VOH | 2,0 | Vcc+0.3 | V | 2 | |
| Falha de Tx Saída-baixa | VOL | 0 | 0,8 | V | 2 | |
| Impedância diferencial entrada | Rin | 100 | Ω | |||
| Receptor | ||||||
| Balanço diferencial da saída de dados | Vout, pp | 340 | 650 | 800 | mVpp | 3 |
| Rx LOS Saída-alto | VROH | 2,0 | Vcc+0.3 | V | 2 | |
| Rx LOS Saída-baixo | VROL | 0 | 0,8 | V | 2 | |
Notas:
1. C.A. de TD+ /are internamente acoplada com terminação 100Ω diferencial dentro do módulo.
2. A falha de Tx e Rx LOS são as saídas de coletor aberto, que devem ser levantadas com o 4.7k aos resistores 10kΩ na placa do anfitrião. Levante a tensão entre 2.0V e Vcc+0.3V.
As saídas 3.RD+/- estão internamente C.A. acopladas, e devem ser terminadas com 100Ω (diferencial) no usuário SERDES.
Características do produto
●Taxas de bocado dos apoios 1.25Gbps/1.0625Gbps
●Conector bidirecional do LC
●Pegada pluggable quente de SFP
●detector de foto do PIN do laser and1490nm de 1310nm FP
●de 1490nm DFB detector de foto do PIN laser e 1310nm
●Consumo da baixa potência, < 0="">
●Relação do monitor diagnóstico de Digitas
●Complacente com SFP MSA e SFF-8472
●Baixo IEM mesmo e proteção excelente do ESD
●Temperatura de caso de funcionamento:
Commerical: °C 0 a 70
Aplicações
l redes de alta velocidade da área de armazenamento
l cross-connect do conjunto do computador
l tubulações de alta velocidade feitas sob encomenda dos dados
FAQ
Q: São você empresa comercial ou o fabricante?
: Nós somos fabricante original. Nós podemos fazer o negócio de OEM/ODM. Nossa empresa produz principalmente produtos de fibra ótica.
Q: Quanto tempo é seu prazo de entrega?
: Prazo de entrega da compra do grupo: 30-60 dias; Prazo de entrega geral: 20 dias.
Q: Que é seus termos de pagamento?
: T/T 30% como o depósito, e 70% antes da entrega.
Q: Que é a garantia?
: A garantia livre está a um ano do dia da comissão qualificado. Se há qualquer falha para nossos produtos dentro do período de garantia livre, nós repará-la-emos e mudá-los-emos o conjunto da falha para livre.
