| Lugar de origem: | China |
|---|---|
| Marca: | OLKOPTO |
| Certificação: | CE, RoHS, FCC, FDA, UL, EMC, ISO9001 |
| Número do modelo: | OLSQXXTXL-CD10 |
| Quantidade de ordem mínima: | 1 PC |
| Preço: | negotiable |
| Detalhes da embalagem: | 4pcs/bandeja, pacote individual |
| Tempo de entrega: | 3-6 dias de trabalho |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 7k-10k pelo mês |
| Nome do produto: | 100G QSFP28 1310nm 10km | Taxa de dados: | 100 Gb/s |
|---|---|---|---|
| Comprimento de onda: | 1295~1310 nanômetro | Distância: | 10 quilômetros |
| compatibilidade: | CISCO | Fatora de formulários: | QSFP28 |
| Tipo da fibra: | SMF | Os DOM: | Sim |
| Conector: | Duplex do LC | Ambiente: | Funcionamento: 0°C a 70°C |
| Realçar: | Transceptor ótico de Cisco QSFP28,Transceptor ótico de 100GBASE-LR4 QSFP28,100GBASE-LR4 |
||

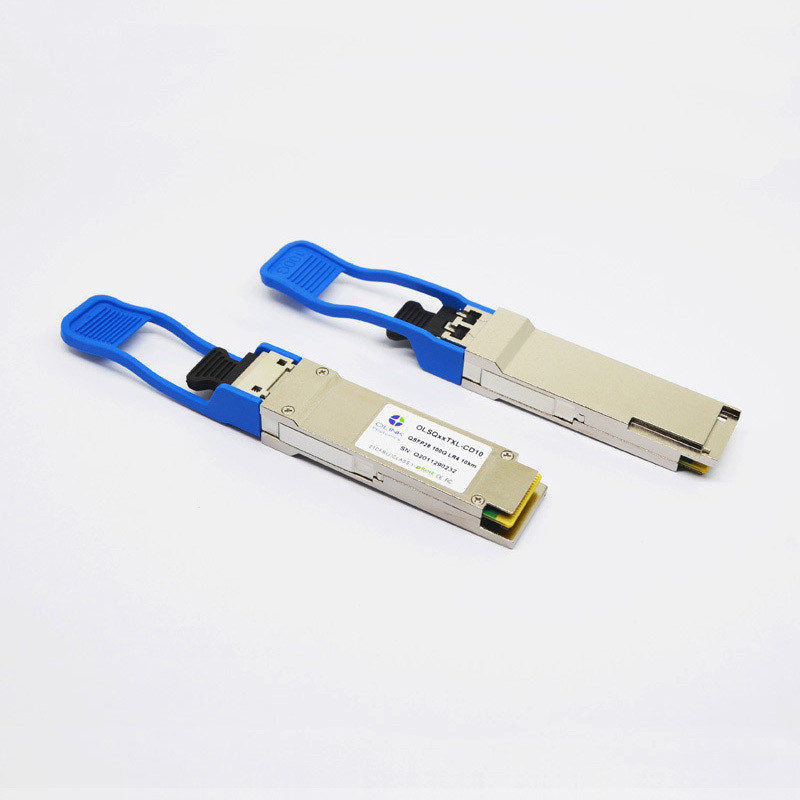

Transceptor ótico compatível de Cisco QSFP-100G-LR4-S 100GBASE-LR4 QSFP28 (SMF, 1295~1310nm, LC, 10km, os DOM)
100G QSFP28 1310nm 10km
Este transceptor de 100GBASE-LR4 QSFP28 é compatível com equipamento em rede de Cisco e equivalente a Cisco QSFP-100G-LR4-S. É apropriado para distâncias longas e oferece uma maneira altamente eficaz na redução de custos de estabelecer uma conectividade de uma relação de 100 gigabits entre dispositivos usando os portos QSFP28. O QSFP-100G-LR4-S compatível converte 4 canais de entrada dos dados 25Gb/s elétricos a 4 canais de sinais óticos do WDM do LAN e multiplexa-os então em um monocanal para a transmissão 100Gb/s ótica. O transceptor apoia comprimentos de relação de até 10km sobre a fibra do único-modo (SMF) no comprimento de onda especificado entre 1295nm e 1310nm usando um conector frente e verso do LC.
• Funcionalmente idêntico a Cisco QSFP-100G-LR4-S
• Até a taxa de dados 26Gb/s pelo canal
• QSFP28 MSA complacente
• Até 10km na fibra do único modo
• Única fonte de alimentação 3.3V
• Consumo de potência máximo 3.5W
• Conector ótico frente e verso do LC
• Função diagnóstica digital incorporado
Avaliações máximas absolutas
| Parâmetro | Símbolo | Mínimo. | Máximo. | Unidade | Nota |
| Tensão de fonte | Vcc | -0,5 | 3,6 | V | |
| Temperatura de armazenamento | TS | -40 | 85 | °C | |
| Humidade relativa | RH | 0 | 85 | % | |
| Ponto inicial de dano de Rx, pela pista | PRdmg | 5,5 | dBm |
Nota: O esforço além das avaliações absolutas do máximo pode causar dano permanente ao transceptor.
Características óticas (=0~70℃, Vcc=3.14~3.47V superiores)
(Testado sob condições operacionais recomendadas, salvo disposição em contrário)
| Parâmetro | Símbolo | Unidade | Minuto | Tipo | Máximo | Notas | ||||
| Transmissor | ||||||||||
| Taxa da sinalização, cada pista | Gb/s | 25,78125 ±100 ppm | 1 | |||||||
| Escala de comprimento de onda de quatro pistas | λ1 | nanômetro | 1294,53 | 1295,56 | 1296,59 | |||||
| λ2 | 1299,02 | 1300,05 | 1301,09 | |||||||
| λ3 | 1303,54 | 1304,58 | 1305,63 | |||||||
| λ4 | 1308,09 | 1309,14 | 1310,19 | |||||||
| Poder total do lançamento | Lota | dBm | 10,5 | |||||||
| Poder médio do lançamento, cada pista | Pavg | dBm | -4,5 | 4,5 | 2,7 | |||||
| Amplitude ótica da modulação, cada pista (OMA) | OMA | dBm | -1,3 | 4,5 | ||||||
| Relação da extinção | ER | DB | 4 | |||||||
| relação da supressão do Lado-modo | SMSR | DB | 30 | |||||||
|
Poder médio do lançamento de FORA transmissor, pela pista |
POFF | dBm | -30 | |||||||
| Tolerância ótica da perda do retorno | DB | 20 | ||||||||
| Reflectância do transmissor | DB | – 12 | ||||||||
| Máscara de olho do transmissor {X1, X2, X3, Y1, Y2, Y3} | {0,25, 0,4, 0,45, 0,25, 0,28, 0,4} | 3 | ||||||||
| Receptor | ||||||||||
| Receba a taxa para cada pista | Gb/s | 25,78125 ±100 ppm | 4 | |||||||
| Escala de comprimento de onda de quatro pistas | λ1 | nanômetro | 1294,53 | 1295,56 | 1296,59 | |||||
| λ2 | 1299,02 | 1300,05 | 1301,09 | |||||||
| λ3 | 1303,54 | 1304,58 | 1305,63 | |||||||
| λ4 | 1308,09 | 1309,14 | 1310,19 | |||||||
| Sobrecarregue o poder ótico entrado | Pmax | dBm | 5,5 | |||||||
|
A média recebe o poder para cada um Pista |
Pin | dBm | -10,6 | 4,5 | 5,7 | |||||
| Sensibilidade do receptor (OMA) pela pista | Psens1 | dBm | -11,3 | |||||||
| Sensibilidade forçada (OMA) pela pista | Psens2 | dBm | -6,8 | 6 | ||||||
| Perda de retorno | RL | DB | -26 | |||||||
| Frequência de interrupção 3dB superior elétrica do receptor, pela pista | Gigahertz | 31 | ||||||||
| O Los De-afirma | Paládio | dBm | -11,6 | |||||||
| O Los afirma | Pa | dBm | -23,6 | |||||||
| Histerese da perda | Paládio-Pa | dBm | 2 | |||||||
Notas:
1. O transmissor consiste em 4 lasers que operam-se em 25.78Gb/s cada um.
2. O valor mínimo é informativo.
3. Relação de batida 5x10-5.
4. O receptor consiste em 4 fotodetector que operam-se em 25.78Gb/s cada um.
5. O valor mínimo é minuto TxOMA informativo, dos iguais com ER infinito e perda de inserção máxima do canal.
6. SRS é medido com pena vertical do fechamento do olho de DB 1,8 máximo, de J2 de 0,30 UI, e de J9 de 0,47 UI.
7. O valor do poder e a precisão do poder estão com todos os canais ligada.
FAQ
1. Como sobre a garantia?
Todos nossos produtos são 3 anos de garantia (o serviço do retorno e da mudança dentro de 1 ano, o reparo dentro de 2 anos)
2. Que é seus termos de entrega?
EXW, CORRENTE DE RELÓGIO, DAP… está disponível, você pode contactar connosco para mais detalhes
