| Lugar de origem: | CHINA |
|---|---|
| Marca: | OLKOPTO |
| Certificação: | RoHs, FCC, CE, UL etc |
| Número do modelo: | QSFP-100G-LR4-OLK |
| Quantidade de ordem mínima: | 1 PC |
| Detalhes da embalagem: | 4 PCes pela pálete |
| Tempo de entrega: | 3-5 dias de trabalho |
| Termos de pagamento: | T/T ou 30 dias líquidos |
| Habilidade da fonte: | 10K pelo mês |
| Taxa da data: | 103.1Gbps | Fatora de formulários: | QSFP28 |
|---|---|---|---|
| Comprimento de onda: | 1310nm | Distância: | 10km |
| Conector: | LC frente e verso | Fonte: | DML+PIN |
| Poder ótico: | -4.3~4.5 | Sensibilidade: | <-10> |
| Tipo da fibra: | SMF | Aplicação: | 1.100GBASE-LR4 2. Infiniband QDR e RDA interconecta conexões do Datacom 3.100G |
| Destacar: | transceptor de 100G QSFP28,Transceptor de LR4 100G QSFP28,100G QSFP28 LR4 |
||

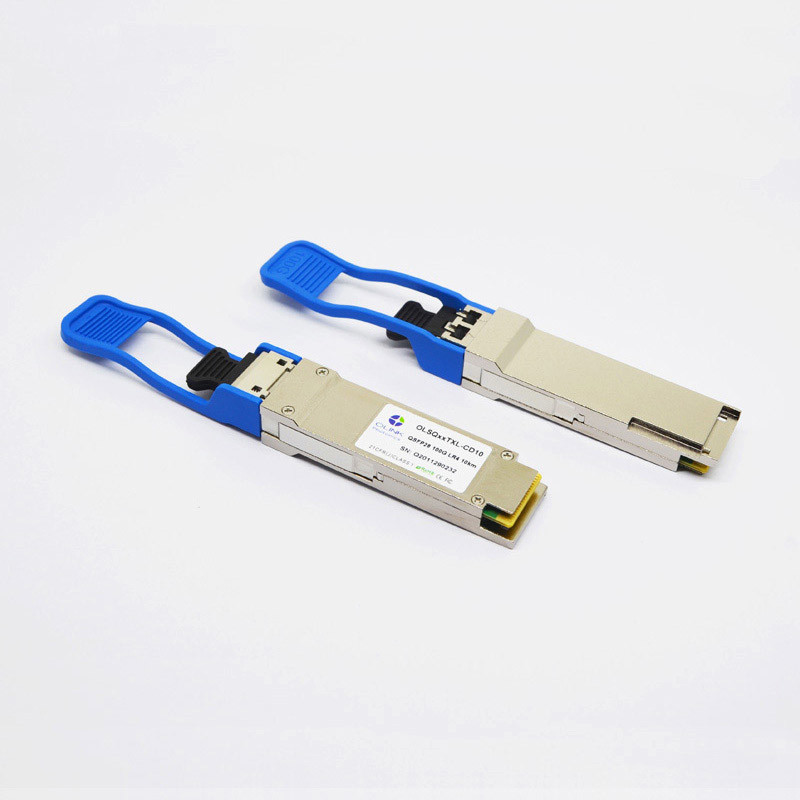

Transceptor 1310nm 10km de LR4 100G QSFP28
Transceptor ótico compatível de 100GBASE-LR4 QSFP28 1310nm 10km LC SMF Cisco
Características do produto
1. Relação ótica do receptáculo frente e verso do LC
2. Única fonte de alimentação de +3.3V
3. Pegada QSFP28 pluggable quente
4. relação 4x25G de série elétrica
5. Complacente com 4x28G (CEI-28G-VSR)
6. Acoplamento da C.A. de sinais de CML
7. Transmissor: WDM de refrigeração TOSA do LAN 4x25Gb/s (1295,56, 1300,05, 1304,58, 1309.14nm)
8. Receptor: 4x25Gb/s PIN ROSA
9. Dissipação de baixa potência (máxima: 3.5W)
10. Construído na função diagnóstica digital
11. Variação da temperatura de funcionamento do caso: 0℃ a 70℃
12. Complacente com 100GBASE-LR4
13. Relação de comunicação de I2C
Características óticas (=0~70℃, Vcc=3.14~3.47V superiores)
(Testado sob condições operacionais recomendadas, salvo disposição em contrário)
| Parâmetro | Símbolo | Unidade | Minuto | Tipo | Máximo | Notas | ||||
| Transmissor | ||||||||||
| Taxa da sinalização, cada pista | Gb/s | 25,78125 ±100 ppm | 1 | |||||||
| Escala de comprimento de onda de quatro pistas | λ1 | nanômetro | 1294,53 | 1295,56 | 1296,59 | |||||
| λ2 | 1299,02 | 1300,05 | 1301,09 | |||||||
| λ3 | 1303,54 | 1304,58 | 1305,63 | |||||||
| λ4 | 1308,09 | 1309,14 | 1310,19 | |||||||
| Poder total do lançamento | Lota | dBm | 10,5 |
|
||||||
| Poder médio do lançamento, cada pista | Pavg | dBm | -4,5 | 4,5 | 2,7 | |||||
| Amplitude ótica da modulação, cada pista (OMA) | OMA | dBm | -1,3 | 4,5 | ||||||
| Relação da extinção | ER | DB | 4 | |||||||
| relação da supressão do Lado-modo | SMSR | DB | 30 | |||||||
|
Poder médio do lançamento de FORA transmissor, pela pista |
POFF | dBm | -30 | |||||||
| Tolerância ótica da perda do retorno | DB | 20 | ||||||||
| Reflectância do transmissor | DB | – 12 | ||||||||
| Máscara de olho do transmissor {X1, X2, X3, Y1, Y2, Y3} | {0,25, 0,4, 0,45, 0,25, 0,28, 0,4} | 3 | ||||||||
| Receptor | ||||||||||
| Receba a taxa para cada pista | Gb/s | 25,78125 ±100 ppm | 4 | |||||||
| Escala de comprimento de onda de quatro pistas | λ1 | nanômetro | 1294,53 | 1295,56 | 1296,59 | |||||
| λ2 | 1299,02 | 1300,05 | 1301,09 | |||||||
| λ3 | 1303,54 | 1304,58 | 1305,63 | |||||||
| λ4 | 1308,09 | 1309,14 | 1310,19 | |||||||
| Sobrecarregue o poder ótico entrado | Pmax | dBm | 5,5 | |||||||
|
A média recebe o poder para cada um Pista |
Pin | dBm | -10,6 | 4,5 | 5,7 | |||||
| Sensibilidade do receptor (OMA) pela pista | Psens1 | dBm | -11,3 | |||||||
| Sensibilidade forçada (OMA) pela pista | Psens2 | dBm | -6,8 | 6 | ||||||
| Perda de retorno | RL | DB | -26 | |||||||
| Frequência de interrupção 3dB superior elétrica do receptor, pela pista | Gigahertz | 31 | ||||||||
| O Los De-afirma | Paládio | dBm | -11,6 | |||||||
| O Los afirma | Pa | dBm | -23,6 | |||||||
| Histerese da perda | Paládio-Pa | dBm | 2 | |||||||
Notas:
1. O transmissor consiste em 4 lasers que operam-se em 25.78Gb/s cada um.
2. O valor mínimo é informativo.
3. Relação de batida 5x10-5.
4. O receptor consiste em 4 fotodetector que operam-se em 25.78Gb/s cada um.
5. O valor mínimo é minuto TxOMA informativo, dos iguais com ER infinito e perda de inserção máxima do canal.
6. SRS é medido com pena vertical do fechamento do olho de DB 1,8 máximo, de J2 de 0,30 UI, e de J9 de 0,47 UI.
7. O valor do poder e a precisão do poder estão com todos os canais ligada.
Descrição funcional
O transceptor ótico de 100G QSFP28 LR4 integra transmite e recebe o trajeto em um módulo. No transmita o lado, quatro pistas de córregos de dados de série são recuperados, retimed, e passados sobre a quatro motoristas do laser, que controlam quatro que a elétrico-absorção modulou lasers com 1296, 1300, 1305, e 1309 comprimentos de onda do centro do nanômetro. Os sinais óticos são multiplexados então em uma fibra do único-modo através de um conector do LC do padrão do setor. No receba o lado, quatro pistas de córregos de dados óticos demultiplexed opticamente por um desmultiplexador ótico integrado. Cada vapor dos dados é recuperado por um fotodetector do PIN e por um amplificador do transimpedance, retimed, e passado sobre a um motorista da saída. Este módulo caracteriza uma relação elétrica quente-pluggable, um consumo da baixa potência, e a relação de série de 2 fios.
Aplicações
●100GBASE-LR4
●Infiniband QDR e RDA interconecta
●conexões do Datacom 100G
Padrões
●Complacente com IEEE 802.3ba
●Complacente com QSFP28 MSA SFF-8665
●Complacente com RoHS
