| Tipo do conector: | SFP28 a SFP28 | Zimbro compatível: | JNP-25G-AOC |
|---|---|---|---|
| Taxa de dados: | 25Gbps | Comprimento: | 1~30m (opcional) |
| Consumo da baixa potência: | <1.0W | Temperatura: | 0 a 70°C |
| Realçar: | cabo da fuga de 25G AOC,Cabo da fuga de SFP28 AOC,O metal encerra o cabo ótico ativo de AOC |
||
FDA aprovou o metal ativo da fuga do cabo 25G AOC da fibra SFP28 encerra

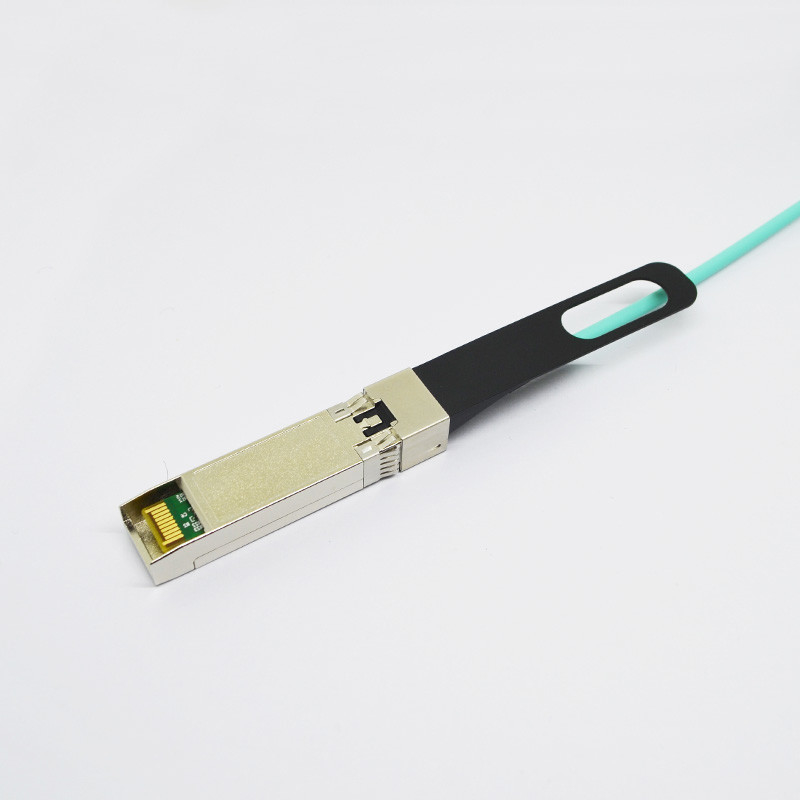

cabo ótico ativo Juniper Networks compatível 25G-JNP-AOC de 25G SFP28
Descrição:
o zimbro compatível ativo do cabo ótico de 25G SFP28 (25G-JNP-AOC) é um produto para servir aplicações dos ethernet 25Gb. É projetado permitir projetos do equipamento 25G com a densidade portuária muito alta baseada na especificação elétrica e mecânica.
Características óticas (SUPERIORES (C) = ℃ 0 a 70, SUPERIOR (I) =-40 ao ℃ 85, VCC = 3,13 a 3,47 V)
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota |
| Transmissor | ||||||
| Comprimento de onda de funcionamento | λ | 840 | 850 | 860 | nanômetro | |
| Olho ótico da saída | Complacente com IEEE 0802.3ae | |||||
| Receptor | ||||||
| Comprimento de onda de funcionamento | 840 | 860 | nanômetro | |||
| Características elétricas da entrada ativa do cabo | ||||||
| Os dados diferenciais entraram a tensão | VIH-VIL | 200 | 1600 | mVpp | 1 | |
| Impedância entrada diferencial | RIN | 90 | 100 | 110 | Ω | |
| A TX-inutilização entrou Tensão-baixo | VIL | 0 | 0,8 | V | 2 | |
| A TX-inutilização entrou Tensão-alto | VIH | 2,0 | VCC | V | 2 | |
| Saída da TX-falha Tensão-baixa | VOL | 0 | 0,8 | V | 3 | |
| Saída da TX-falha Tensão-alta | VOH | 2,0 | VCC | V | 3 | |
| Características elétricas da saída ativa do cabo | ||||||
| Tensão diferencial da saída de dados |
VOH- VOL |
400 | 800 | milivolt | 1 | |
|
Saída diferencial Impedância |
DERROTA | 90 | 100 | 110 | Ω | |
|
Saída LOS-afirmada Tensão-baixo |
VOL | 0 | 0,8 | V | 3 | |
|
Saída LOS-Deasserted Tensão-alto |
VOH | 2,0 | VCC | V | 3 | |
Pin Defintion e funções
| Pin | Símbolo | Nome/descrição |
| 1 | VEET [1] | Terra do transmissor |
| 2 | Tx_FAULT [2] | Falha do transmissor |
| 3 | Tx_DIS [3] | Inutilização do transmissor. Saída do laser deficiente em alto ou em aberto |
| 4 | SDA [2] | linha de dados da relação de série do 2-fio |
| 5 | LCC [2] | linha do pulso de disparo da relação de série do 2-fio |
| 6 | MOD_ABS [4] | Módulo ausente. Aterrado dentro do módulo |
| 7 | RS0 [5] | Rate Select 0 |
| 8 | RX_LOS [2] | Perda de indicação do sinal. A lógica 0 indica a operação normal |
| 9 | RS1 [5] | Rate Select 1 |
| 10 | VIRE [1] | Terra do receptor |
| 11 | VIRE [1] | Terra do receptor |
| 12 | RD | O receptor inverteu DADOS para fora. A C.A. acoplou-se |
| 13 | RD+ | DADOS do receptor para fora. A C.A. acoplou-se |
| 14 | VIRE [1] | Terra do receptor |
| 15 | VCCR | Fonte de alimentação do receptor |
| 16 | VCCT | Fonte de alimentação do transmissor |
| 17 | VEET [1] | Terra do transmissor |
| 18 | TD+ | DADOS do transmissor dentro. A C.A. acoplou-se |
| 19 | TD | O transmissor inverteu DADOS dentro. A C.A. acoplou-se |
| 20 | VEET [1] | Terra do transmissor |
Notas:
1. A terra do circuito do módulo é isolada da terra do chassi do módulo dentro do módulo.
2. Deve ser levantada com 4.7k – ohms 10k no anfitrião a placa a uma tensão entre 3.15Vand 3.6V.
3. Tx_Disable é um contato da entrada com um kΩ 4,7 a pullup de 10 kΩ a VccT dentro do módulo.
4. Mod_ABS é conectado a VeeT ou VeeR no módulo SFP28. O anfitrião pode puxar este contato até Vcc_Host com um resistor no kΩ to10 kΩ.Mod_ABS da escala 4,7 é “alto afirmado” quando o módulo SFP28 é fisicamente ausente de um entalhe do anfitrião.
5. RS0 e RS1 são entradas do módulo e são puxados baixo para VeeT com > os 30 resistores do kΩ no módulo.
Avaliações máximas absolutas
| Parâmetro | Símbolo | Mínimo. | Máximo. | Unidade | Nota |
| Tensão de fonte | Vcc | -0,5 | 3,6 | V | |
| Temperatura de armazenamento | TS | -40 | 75 | °C | |
| Humidade relativa | RH | 5 | 85 | % |
Nota: O esforço além das avaliações absolutas do máximo pode causar dano permanente ao transceptor.
Características de funcionamento gerais
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota |
| Taxa de dados | Dr. | 8,5 | 25,781 | Gb/s | ||
| Tensão de fonte | Vcc | 3,13 | 3,3 | 3,47 | V | |
| Fonte atual | Icc5 | 300 | miliampère | |||
| Temp de funcionamento do caso. | Tc | 0 | 70 | °C |
Aplicações
* aplicações de 25G AOC SFP28
* 25G BASE-SR Etherne
