| Lugar de origem: | Shenzhen China |
|---|---|
| Marca: | OLKOPTO |
| Certificação: | RoHS FCC CE GS UL FDA etc |
| Número do modelo: | OLSP81XA-CDMXX |
| Quantidade de ordem mínima: | 1PC |
| Detalhes da embalagem: | Pacote individual ou 10pcs/pallet ou 20pcs/pallet |
| Tempo de entrega: | 3-5 dias de trabalho |
| Termos de pagamento: | T/T ou 30 dias líquidos |
| Habilidade da fonte: | 80-120k pelo mês |
| Compatível: | Juniper Networks | Tipo do conector: | SFP+ a SFP+ |
|---|---|---|---|
| Taxa de dados: | 10Gbps | Comprimento do cabo: | 1m, 2m, 3m, 10m |
| Temperatura: | 0 a 70°C (- 40 a 85℃) | Nome do vendedor: | Olinkcom |
| Shell Material: | O metal encerra | Aplicação: | 10G AOC SFP+ e 10G BASE-SR em 10.31Gbps |
| Realçar: | Cabos óticos ativos de AOC,cabos 10G óticos ativos,Cabo ótico ativo de SFP+ |
||

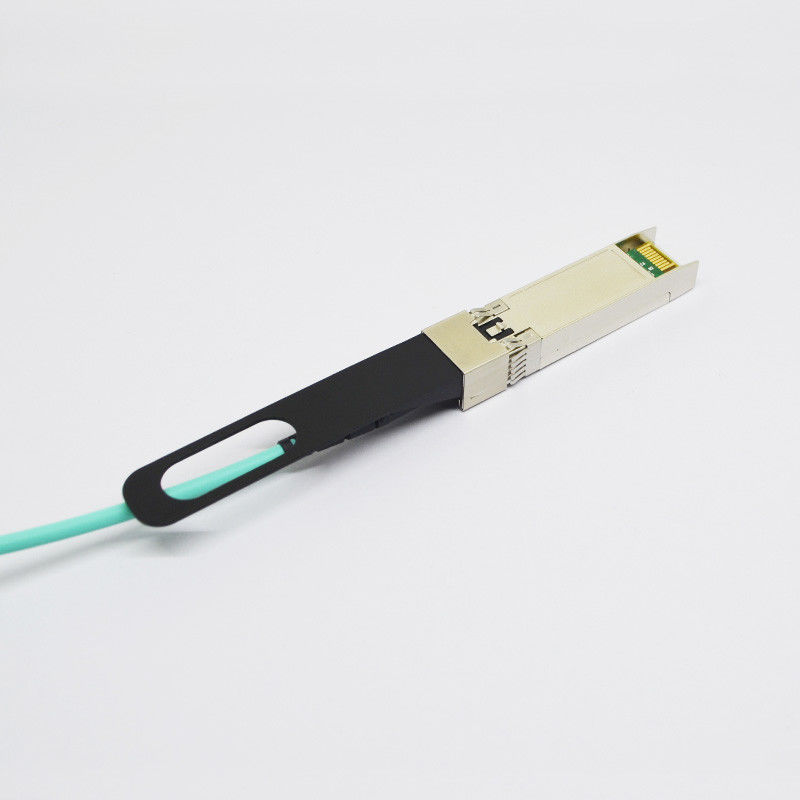

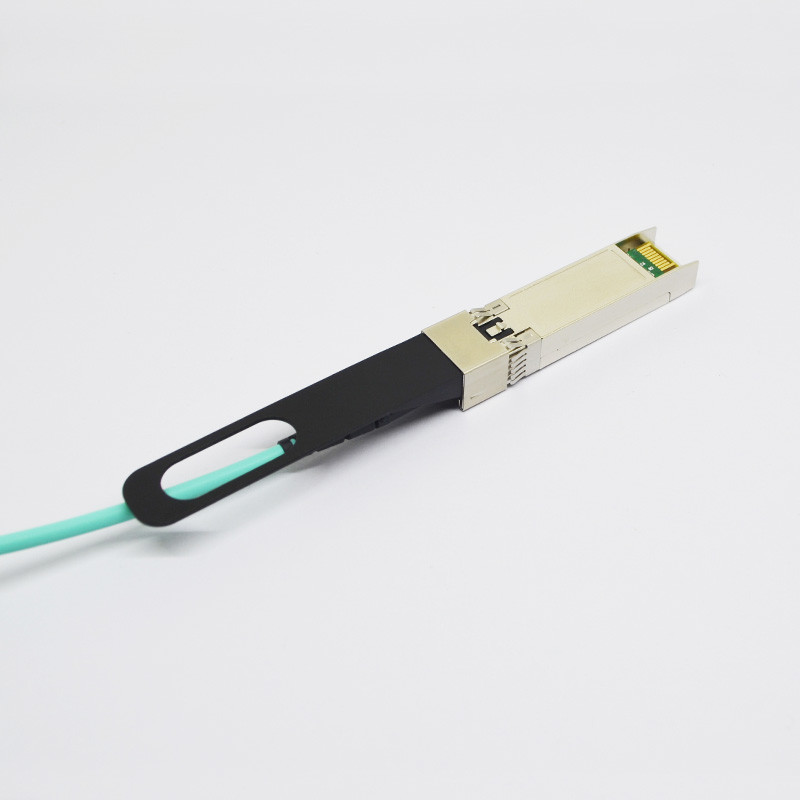

Cabo ótico ativo compatível SFP+ do zimbro 10G AOC a SFP+
Cabo ótico ativo compatível de Juniper Networks JNP-10G-AOC 10G SFP+
Descrição:
Os conjuntos ativos do cabo ótico (AOC) para aplicações de SFP+ são um produto para servir aplicações dos ethernet 10Gb. É projetado permitir projetos do equipamento 10GbE com a densidade portuária muito alta baseada na especificação elétrica e mecânica.
Avaliações máximas absolutas
| Parâmetro | Símbolo | Mínimo. | Máximo. | Unidade | Nota |
| Tensão de fonte | Vcc | -0,5 | 3,6 | V | |
| Temperatura de armazenamento | TS | -5 | 75 | °C | |
| Humidade relativa | RH | 5 | 85 | % |
Nota: O esforço além das avaliações absolutas do máximo pode causar dano permanente ao transceptor.
Características de funcionamento gerais
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota |
| Taxa de dados | Dr. | 10,3125 | Gb/s | |||
| Tensão de fonte | Vcc | 3,13 | 3,3 | 3,47 | V | |
| Fonte atual | Icc5 | 300 | miliampère | |||
| Temp de funcionamento do caso. | Tc | 0 | 70 | °C | ||
| SI | -40 | 85 |
Características óticas (SUPERIORES (C) = ℃ 0 a 70, SUPERIOR (I) =-40 ao ℃ 85, VCC = 3,13 a 3,47 V)
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota |
| Transmissor | ||||||
| Comprimento de onda de funcionamento | λ | 840 | 850 | 860 | nanômetro | |
| Olho ótico da saída | Complacente com IEEE 0802.3ae | |||||
| Receptor | ||||||
| Comprimento de onda de funcionamento | 840 | 860 | nanômetro | |||
| Características elétricas da entrada ativa do cabo | ||||||
| Os dados diferenciais entraram a tensão | VIH-VIL | 200 | 100 | mVpp | 1 | |
| Impedância entrada diferencial | RIN | 90 | 100 | 110 | Ω | |
| A TX-inutilização entrou Tensão-baixo | VIL | 0 | 0,8 | V | 2 | |
| A TX-inutilização entrou Tensão-alto | VIH | 2,0 | VCC | V | 2 | |
| Saída da TX-falha Tensão-baixa | VOL | 0 | 0,8 | V | 3 | |
| Saída da TX-falha Tensão-alta | VOH | 2,0 | VCC | V | 3 | |
| Características elétricas da saída ativa do cabo | ||||||
| Tensão diferencial da saída de dados |
VOH- VOL |
200 | 1000 | milivolt | 1 | |
|
Saída diferencial Impedância |
DERROTA | 90 | 100 | 110 | Ω | |
|
Saída LOS-afirmada Tensão-baixo |
VOL | 0 | 0,4 | V | 3 | |
|
Saída LOS-Deasserted Tensão-alto |
VOH | 2,0 | VCC | V | 3 | |
Notas:
1. As figuras do poder médio são informativas somente, por IEEE 802.3ae.
2. Medido nas JUJUBAS menos do que 1E-12, de volta à parte traseira. A medida do teste padrão é PRBS 231-1 com ER=4.5@ o mais mau 10.3125Gb/s.
3. A C.A. interna acoplou-se
4. A TX-inutilização tem um 4.7KΩ interno a 10 KΩ levanta a VccT
5. A medida com 4.7KΩ levanta a Vcc na placa do anfitrião
Especificações mecânicas do cabo
| Parâmetro | Valor | Unidades |
| Diâmetro | 3 | Milímetro |
| Raio de curvatura mínimo | 30 | Milímetro |
|
Tolerância do comprimento |
Comprimento < 1="" m:=""> | Cm |
| ≤ do ≤length de 1 m 4,5 m: +15/-0 | Cm | |
| ≤ do ≤length de 5 m 14,5 m: +30/-0 | Cm | |
| Length≥15.0 m +2%/-0 | m | |
| Cor do cabo | Laranja (OM2), Aqua (OM3), Megenta (OM4) |
Informação pedindo
| Número da peça | Descrição |
| OLSP81XA-CDM10 | SFP+, até 10Gb/s, AOC, 0~70℃, com o monitor diagnóstico de Digitas |
| OLSP81XA-IDM10 | SFP+, até 10Gb/s, AOC, -40~85℃, com o monitor diagnóstico de Digitas |
