| Lugar de origem: | Shenzhen China |
|---|---|
| Marca: | OLKOPTO |
| Certificação: | RoHS FCC CE GS UL FDA etc |
| Número do modelo: | OLSQ84XA-CDXX |
| Quantidade de ordem mínima: | 1PC |
| Detalhes da embalagem: | Pacote individual ou 10pcs/pallet ou 20pcs/pallet |
| Tempo de entrega: | 3-5 dias de trabalho |
| Termos de pagamento: | T/T ou 30 dias líquidos |
| Habilidade da fonte: | 80-120k pelo mês |
| Tipo do conector: | QSFP+ a QSFP+ | Compatível: | Zimbro |
|---|---|---|---|
| Taxa de dados: | 40Gbps | Comprimento opcional: | 3m, etc. |
| Consumo da baixa potência: | <1.5W | Padrões: | SFF-8436 |
| Realçar: | cabos 40G óticos ativos,Cabos óticos ativos do FCC,40G AOC |
||

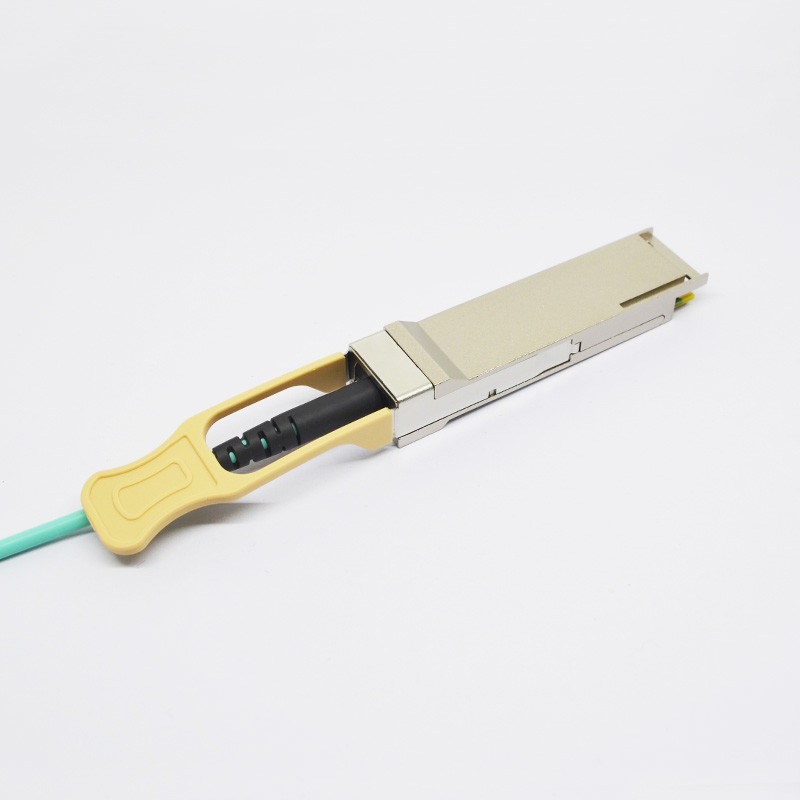

Cabos óticos ativos Juniper Networks do FCC 40G QSFP+ compatível
Cabo ótico ativo compatível JNP-40G-AOC de Juniper Networks 40G QSFP+
Características do produto
* inteiramente RoHS complacente
* canal completo que opera-se até 41.2Gb/s
* 38pin comprimento connector*cable plugable quente até 3m
* consumo da baixa potência: <1.5W
* 0℃ a 70℃ que opera a variação da temperatura larga
* única fonte de alimentação de +3.3V±5%
* Digitas que monitoram a característica
* o metal encerra para um mais baixo IEM
Avaliações máximas absolutas
| Parâmetro | Símbolo | Mínimo. | Máximo. | Unidade | Nota |
| Tensão de fonte | Vcc | -0,5 | 3,6 | V | |
| Temperatura de armazenamento | TS | -10 | 70 | °C | |
| Humidade relativa | RH | 5 | 85 | % |
Nota: O esforço além das avaliações absolutas do máximo pode causar dano permanente ao transceptor.
Características de funcionamento gerais
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota |
| Taxa de dados | Dr. | 1,25 | 10,3125 | Gb/s | ||
| Tensão de fonte | Vcc | 3,13 | 3,3 | 3,47 | V | |
| Fonte atual | Icc5 | 450 | miliampère | |||
| Temp de funcionamento do caso. | Tc | 0 | 70 | °C |
Características óticas (SUPERIORES (C) = 0 a 70 ℃, VCC = 3,13 a 3,47 V)
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota |
| Transmissor | ||||||
| Comprimento de onda de funcionamento | λ | 840 | 850 | 860 | nanômetro | |
| Olho ótico da saída | Complacente com IEEE 0802.3ae | |||||
| Receptor | ||||||
| Comprimento de onda de funcionamento | 840 | 860 | nanômetro | |||
Características elétricas (SUPERIORES (C) = 0 a 70 ℃, VCC = 3,13 a 3,47 V)
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota |
| ModSelL-módulo seleto | VOL | 0 | 0,8 | V | ||
| ModSelL-módulo Unselect | VOH | 2,5 | VCC | V | ||
| LPMode-baixo modo do poder | VIL | 0 | 0,8 | V | ||
| Operação LPMode-normal | VIH | 2,5 | VCC+0.3 | V | ||
| ResetL-restauração | VIL | 0 | 0,8 | V | ||
| Operação ResetL-normal | VIH | 2,5 | VCC+0.3 | V | ||
| Operação ModPrsL-normal | VOL | 0 | 0,4 | V | ||
| Internacional-interrupção | VOL | 0 | 0,4 | V | ||
| Operação Internacional-normal | VOH | 2,4 | VCC | V |
| Características elétricas da entrada ativa do cabo | ||||||
| Os dados diferenciais entraram a tensão | VIH-VIL | 200 | 1600 | mVpp | 1 | |
| Impedância entrada diferencial | RIN | 90 | 100 | 110 | Ω | |
| A TX-inutilização entrou Tensão-baixo | VIL | 0 | 0,8 | V | 2 | |
| A TX-inutilização entrou Tensão-alto | VIH | 2,0 | VCC | V | 2 | |
| Saída da TX-falha Tensão-baixa | VOL | 0 | 0,8 | V | 3 | |
| Saída da TX-falha Tensão-alta | VOH | 2,0 | VCC | V | 3 | |
| Características elétricas da saída ativa do cabo | ||||||
| Tensão diferencial da saída de dados |
VOH- VOL |
350 | 800 | milivolt | 1 | |
|
Saída diferencial Impedância |
DERROTA | 100 | Ω | |||
|
Saída LOS-afirmada Tensão-baixo |
VOL | 0 | 0,8 | V | 3 | |
Notas:
1. As figuras do poder médio são informativas somente, por IEEE 802.3ae.
2. Medido nas JUJUBAS menos do que 1E-12, de volta à parte traseira. A medida do teste padrão é PRBS 231-1 com ER=4.5@ o mais mau 10.3125Gb/s.
3. A C.A. interna acoplou-se
4. A TX-inutilização tem um 4.7KΩ interno a 10 KΩ levanta a VccT
5. A medida com 4.7KΩ levanta a Vcc na placa do anfitrião
Descrição:
Os componentes ativos do cabo ótico de QSFP+ (AOC) são projetados para aplicações dos ethernet 40GB. É projetado de modo que os dispositivos 40GbE sejam projetados com a densidade portuária muito alta baseada em especificações elétricas e mecânicas.
Aplicações
* aplicações de 40G AOC QSFP+
* 40GBASE-SR4 em 10.3125Gbps pela pista
