| Lugar de origem: | CHINA |
|---|---|
| Marca: | OLKOPTO |
| Certificação: | RoHs, FCC, CE, UL, ISO9001, ISO14001 |
| Número do modelo: | OLSQXXTXL-CD10 |
| Quantidade de ordem mínima: | 1 PC |
| Detalhes da embalagem: | 4 PCes pela pálete |
| Tempo de entrega: | 3-5 dias de trabalho |
| Termos de pagamento: | T/T ou 30 dias líquidos |
| Habilidade da fonte: | 10K pelo mês |
| Tipo compatível: | Alcatel-Lucent | Nome do vendedor: | Olinkcom |
|---|---|---|---|
| Taxa de dados: | 103.125Gbps | Fatora de formulários: | QSFP28 |
| Comprimento de onda: | WDM DO LAN | Distância: | 10km |
| Poder ótico: | -4.5~+4.5dBm | Max Sensitivity: | -11.3dBm |
| Conector: | LC frente e verso | Temperatura: | 0~70℃ |
| Realçar: | Transceptor QSFP28 ótico,transceptor ótico de 1310nm QSFP28,transceptor ótico de 10km |
||
módulo ótico do transceptor dos DOM LC SMF QSFP28 de 1310nm 10km para o centavo dos dados

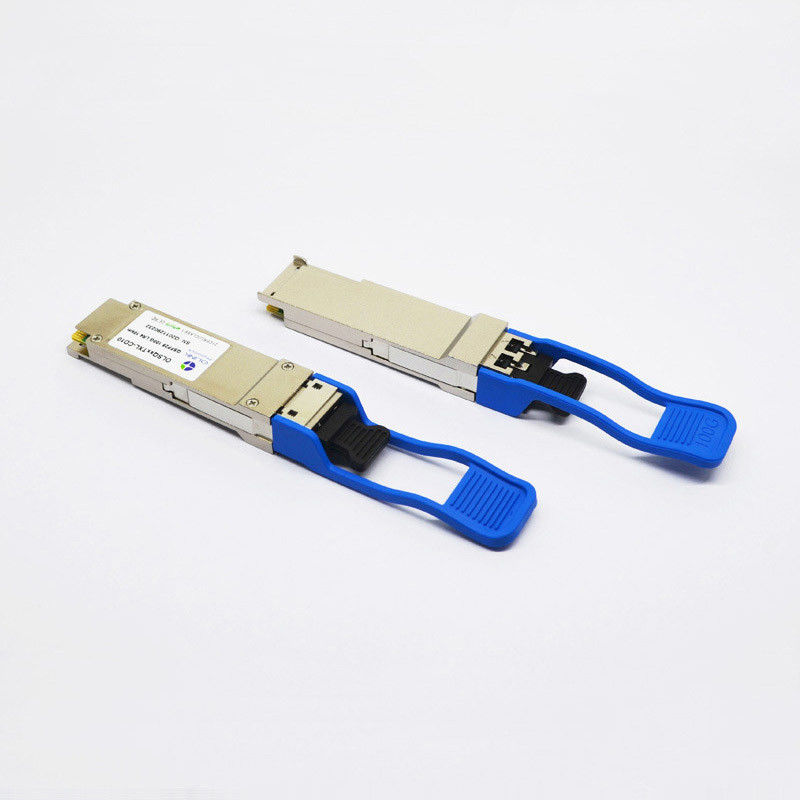

Módulo ótico compatível do transceptor dos DOM LC SMF de Alcatel-Lucent 3HE10550AA QSFP28 1310nm 10km para Data Center
Descrição funcional
O transceptor ótico do 100G QSFP28 LR4 de Olinkcom integra o trajeto do receptor e do transmissor em um módulo. No transmita o lado, quatro pistas de córregos de dados de série são recuperados, retimed, e passados a quatro motoristas do laser. O controle 4 dos motoristas do laser - laser de feedback distribuído (DFB) com comprimento de onda do centro de 1296 nanômetro, 1300nm, 1305nm e 1309 nanômetro. Os sinais óticos são multiplexados a um único – fibra do modo através de um conector do LC do padrão do setor. No receba o lado, as quatro pistas de córregos de dados óticos de-são multiplexados opticamente pelo desmultiplexador ótico integrado. Cada córrego de dados é recuperado por um fotodetector do PIN e o amplificador da transporte-impedância, retimed. Este módulo caracteriza relação uma relação, um consumo da baixa potência e de uma gestão elétricos quente-pluggable de MDIO.
O produto é projetado com conexão do fatora de formulários, o óticos/o elétricos e relação diagnóstica digital de acordo com o acordo da Multi-fonte QSFP28 (MSA) e complacente a IEEE 802.3bm.
Características óticas (=0~70℃, Vcc=3.14~3.47V superiores)
| Parâmetro | Símbolo | Unidade | Minuto | Tipo | Máximo | Notas | ||||
| Transmissor | ||||||||||
| Taxa da sinalização, cada pista | Gb/s | 25,78125 ±100 ppm | 1 | |||||||
| Escala de comprimento de onda de quatro pistas | λ1 | nanômetro | 1294,53 | 1295,56 | 1296,59 | |||||
| λ2 | 1299,02 | 1300,05 | 1301,09 | |||||||
| λ3 | 1303,54 | 1304,58 | 1305,63 | |||||||
| λ4 | 1308,09 | 1309,14 | 1310,19 | |||||||
| Poder total do lançamento | Lota | dBm | 10,5 | |||||||
| Poder médio do lançamento, cada pista | Pavg | dBm | -4,5 | 4,5 | 2,7 | |||||
| Amplitude ótica da modulação, cada pista (OMA) | OMA | dBm | -1,3 | 4,5 | ||||||
| Relação da extinção | ER | DB | 4 | |||||||
| relação da supressão do Lado-modo | SMSR | DB | 30 | |||||||
|
Poder médio do lançamento de FORA transmissor, pela pista |
POFF | dBm | -30 | |||||||
| Tolerância ótica da perda do retorno | DB | 20 | ||||||||
| Reflectância do transmissor | DB | – 12 | ||||||||
| Máscara de olho do transmissor {X1, X2, X3, Y1, Y2, Y3} | {0,25, 0,4, 0,45, 0,25, 0,28, 0,4} | 3 | ||||||||
| Receptor | ||||||||||
| Receba a taxa para cada pista | Gb/s | 25,78125 ±100 ppm | 4 | |||||||
| Escala de comprimento de onda de quatro pistas | λ1 | nanômetro | 1294,53 | 1295,56 | 1296,59 | |||||
| λ2 | 1299,02 | 1300,05 | 1301,09 | |||||||
| λ3 | 1303,54 | 1304,58 | 1305,63 | |||||||
| λ4 | 1308,09 | 1309,14 | 1310,19 | |||||||
| Sobrecarregue o poder ótico entrado | Pmax | dBm | 5,5 | |||||||
|
A média recebe o poder para cada um Pista |
Pin | dBm | -10,6 | 4,5 | 5,7 | |||||
| Sensibilidade do receptor (OMA) pela pista | Psens1 | dBm | -11,3 | |||||||
| Sensibilidade forçada (OMA) pela pista | Psens2 | dBm | -6,8 | 6 | ||||||
| Perda de retorno | RL | DB | -26 | |||||||
| Frequência de interrupção 3dB superior elétrica do receptor, pela pista | Gigahertz | 31 | ||||||||
| O Los De-afirma | Paládio | dBm | -11,6 | |||||||
| O Los afirma | Pa | dBm | -23,6 | |||||||
| Histerese da perda | Paládio-Pa | dBm | 2 | |||||||
Características do produto
●Relação ótica do receptáculo frente e verso do LC
●Única fonte de alimentação de +3.3V
●fatora de formulários Quente-pluggable de QSFP28 MSA
●relação 4x25G de série elétrica
●Complacente com 4x28G (CEI-28G-VSR)
●Acoplamento da C.A. de sinais de CML
●Transmissor: WDM de refrigeração DML TOSA do LAN 4x25Gb/s (1295,56, 1300,05, 1304,58, 1309.14nm)
●Receptor: 4x25Gb/s PIN ROSA
●Dissipação de baixa potência (máxima: 3.5W)
●Construído na função diagnóstica digital
●Variação da temperatura de funcionamento do caso: 0℃ a 70℃
●Complacente com 100GBASE-LR4
●Relação de comunicação de I2C
Aplicações
●100GBASE-LR4
●Infiniband QDR e RDA interconecta
●conexões do Datacom 100G
Informação pedindo
| Número da peça | Descrição |
| OLSQXXTXL-CD10 | QSFP28 LR4 10km, 0~70℃, com o monitor diagnóstico de Digitas |
