| Lugar de origem: | CHINA |
|---|---|
| Marca: | OLKOPTO |
| Certificação: | RoHs, FCC, CE, UL, ISO9001, ISO14001 |
| Número do modelo: | OLSQXXTXL-CD10 |
| Quantidade de ordem mínima: | 1 PC |
| Detalhes da embalagem: | 4 PCes pela pálete |
| Tempo de entrega: | 3-5 dias de trabalho |
| Termos de pagamento: | T/T ou 30 dias líquidos |
| Habilidade da fonte: | 10K pelo mês |
| Tipo compatível: | Zimbro | Nome do vendedor: | Olinkcom |
|---|---|---|---|
| Taxa de dados: | 103.125Gbps | Fatora de formulários: | QSFP28 |
| Comprimento de onda: | WDM DO LAN | Distância: | 10km |
| Poder de TX: | -4.5~+4.5dBm | Poder de RX: | -11.3dBm |
| Conector: | LC frente e verso | Temperatura: | 0~70℃ |
| OTU4: | Apoiado | Os DOM: | Apoiado |
| Realçar: | Transceptor do WDM 100G QSFP28,Transceptor dos DOM 100G QSFP28,Os DOM 100g qsfp28 |
||

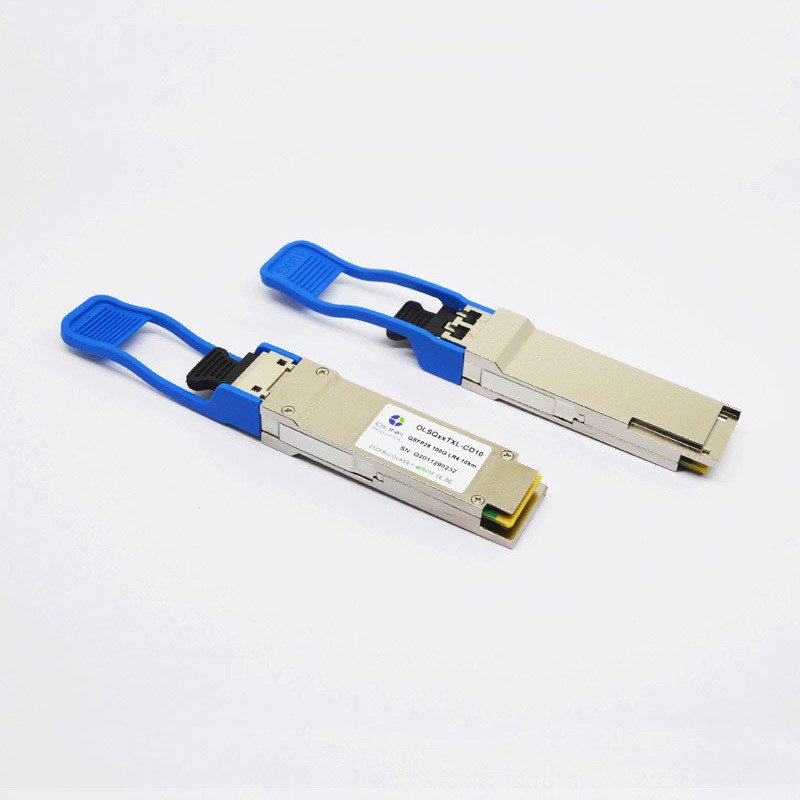

Modo dos DOM LC do transceptor 1310nm 10km do WDM 100G QSFP28 do LAN único
Módulo ótico compatível do transceptor dos DOM LC SMF do Arista QSFP-100G-LR4 100GBASE-LR4 QSFP28 1310nm 10km
Descrição funcional
Este produto é um módulo do transceptor 100Gb/s projetado para as aplicações de comunicação ótica complacentes a 100GBASE-LR4 do padrão de IEEE P802.3ba e das exigências de OTU4 4I1-9D1F especificados nas recomendações G.959.1/G.709 de ITU-T e suplementa 39 (G.sup39). O módulo converte 4 canais de entrada dos dados 28Gb/s elétricos a 4 canais de sinais óticos do WDM do LAN e multiplexa-os então em um monocanal para a transmissão 100Gb/s ótica. Reversa no lado do receptor, os de-multiplex do módulo uma entrada 100Gb/s ótica em 4 canais de sinais óticos do WDM do LAN e convertem-nos então a 4 canais de saída de dados elétricos. Os comprimentos de onda centrais dos 4 canais do WDM do LAN são 1295,56, 1300,05, 1304,58 e 1309,14 nanômetro como membros da grade do comprimento de onda do WDM do LAN definida em IEEE 802.3ba. O elevado desempenho refrigeraram transmissores do WDM DFB do LAN e os receptores altos do PIN da sensibilidade fornecem o desempenho superior para as relações das aplicações até 10km dos ethernet 100Gigabit e o complacentes à relação ótica as exigências 100GBASE-LR4 da cláusula 88 de IEEE802.3ba. O produto é projetado com fatora de formulários, conexão ótica/elétrica e relação diagnóstica digital de acordo com o acordo da Multi-fonte de QSFP+ (MSA). Foi projetado estar conformes as condições operacionais externos as mais ásperas que incluem a temperatura, a umidade e a interferência do IEM
Características óticas (=0~70℃, Vcc=3.14~3.47V superiores)
| Parâmetro | Símbolo | Unidade | Minuto | Tipo | Máximo | Notas | ||||
| Transmissor | ||||||||||
| Taxa da sinalização, cada pista | Gb/s | 25,78125 ±100 ppm | 1 | |||||||
| Escala de comprimento de onda de quatro pistas | λ1 | nanômetro | 1294,53 | 1295,56 | 1296,59 | |||||
| λ2 | 1299,02 | 1300,05 | 1301,09 | |||||||
| λ3 | 1303,54 | 1304,58 | 1305,63 | |||||||
| λ4 | 1308,09 | 1309,14 | 1310,19 | |||||||
| Poder total do lançamento | Lota | dBm | 10,5 | |||||||
| Poder médio do lançamento, cada pista | Pavg | dBm | -4,5 | 4,5 | 2,7 | |||||
| Amplitude ótica da modulação, cada pista (OMA) | OMA | dBm | -1,3 | 4,5 | ||||||
| Relação da extinção | ER | DB | 4 | |||||||
| relação da supressão do Lado-modo | SMSR | DB | 30 | |||||||
|
Poder médio do lançamento de FORA transmissor, pela pista |
POFF | dBm | -30 | |||||||
| Tolerância ótica da perda do retorno | DB | 20 | ||||||||
| Reflectância do transmissor | DB | – 12 | ||||||||
| Máscara de olho do transmissor {X1, X2, X3, Y1, Y2, Y3} | {0,25, 0,4, 0,45, 0,25, 0,28, 0,4} | 3 | ||||||||
| Receptor | ||||||||||
| Receba a taxa para cada pista | Gb/s | 25,78125 ±100 ppm | 4 | |||||||
| Escala de comprimento de onda de quatro pistas | λ1 | nanômetro | 1294,53 | 1295,56 | 1296,59 | |||||
| λ2 | 1299,02 | 1300,05 | 1301,09 | |||||||
| λ3 | 1303,54 | 1304,58 | 1305,63 | |||||||
| λ4 | 1308,09 | 1309,14 | 1310,19 | |||||||
| Sobrecarregue o poder ótico entrado | Pmax | dBm | 5,5 | |||||||
|
A média recebe o poder para cada um Pista |
Pin | dBm | -10,6 | 4,5 | 5,7 | |||||
| Sensibilidade do receptor (OMA) pela pista | Psens1 | dBm | -11,3 | |||||||
| Sensibilidade forçada (OMA) pela pista | Psens2 | dBm | -6,8 | 6 | ||||||
| Perda de retorno | RL | DB | -26 | |||||||
| Frequência de interrupção 3dB superior elétrica do receptor, pela pista | Gigahertz | 31 | ||||||||
| O Los De-afirma | Paládio | dBm | -11,6 | |||||||
| O Los afirma | Pa | dBm | -23,6 | |||||||
| Histerese da perda | Paládio-Pa | dBm | 2 | |||||||
Características do produto
●Relação ótica do receptáculo frente e verso do LC
●Única fonte de alimentação de +3.3V
●fatora de formulários Quente-pluggable de QSFP28 MSA
●relação 4x25G de série elétrica
●Complacente com 4x28G (CEI-28G-VSR)
●Acoplamento da C.A. de sinais de CML
●Transmissor: WDM de refrigeração DML TOSA do LAN 4x25Gb/s (1295,56, 1300,05, 1304,58, 1309.14nm)
●Receptor: 4x25Gb/s PIN ROSA
●Dissipação de baixa potência (máxima: 3.5W)
●Construído na função diagnóstica digital
●Variação da temperatura de funcionamento do caso: 0℃ a 70℃
●Complacente com 100GBASE-LR4
●Relação de comunicação de I2C
Aplicações
●100GBASE-LR4
●Infiniband QDR e RDA interconecta
●conexões do Datacom 100G
Informação pedindo
| Número da peça | Descrição |
| OLSQXXTXL-CD10 | 100Gbps QSFP28 LR4 10km, 0~70℃, com os DOM |
