| Lugar de origem: | CHINA |
|---|---|
| Marca: | OLKOPTO |
| Certificação: | RoHs, FCC, CE, UL, ISO9001, ISO14001 |
| Número do modelo: | OLSQ85TXM-CDS1 |
| Quantidade de ordem mínima: | 1 PC |
| Detalhes da embalagem: | 4 PCes pela pálete |
| Tempo de entrega: | 3-5 dias de trabalho |
| Termos de pagamento: | T/T ou 30 dias líquidos |
| Habilidade da fonte: | 10K pelo mês |
| Tipo compatível: | Zimbro | Nome do vendedor: | Olinkcom |
|---|---|---|---|
| Taxa de dados: | 103,1 Gbps | Fatora de formulários: | QSFP28 |
| Comprimento de onda: | 850nm | Distância: | 100m |
| Conector: | 12F MPO/MTP | Fonte: | VCSEL+PIN |
| Poder de TX: | -8.4~2.4dBm | Poder de RX: | <-10> |
| Temperatura de funcionamento: | 0~70℃ | Os DOM: | Apoiado |
| Realçar: | 100GBASE-SR4,Transceptor de MPO 100G QSFP28,Transceptor de MTP 100G QSFP28 |
||
OS DOM MTP MPO MMF do transceptor 850nm 100m de 100GBASE-SR4 100G QSFP28

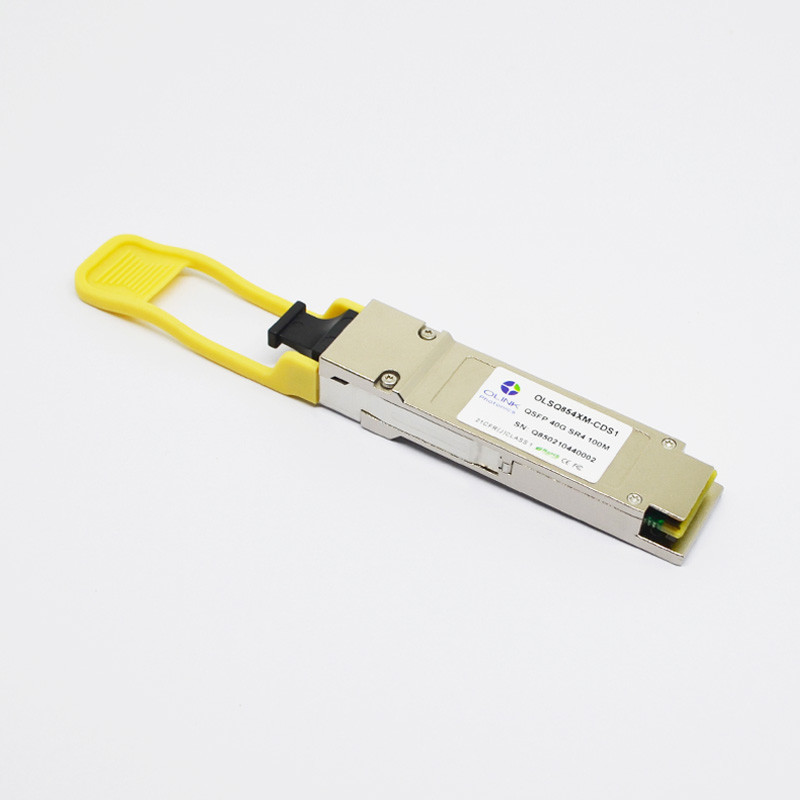

JNP-QSFP-100G-SR4 módulo ótico compatível do transceptor dos DOM MTP/MPO MMF do zimbro 100GBASE-SR4 QSFP28 850nm 100m
Descrição do produto
O OLSQ85TXM-CDS1 de Olinkcom está um Quatro-canal, Pluggable, paralelo, a fibra ótica QSFP+ SR4 para 100 ou 40 Gigabit Ethernet, aplicações de Infiniband FDR/EDR. Este transceptor é um módulo do elevado desempenho para a multi-pista de curto prazo de transmissão de dados e as aplicações da interconexão. Integra quatro pistas dos dados em cada sentido com largura de banda de 100 Gbps. Cada pista pode operar em 25Gbps até 70 m usando a fibra OM3 ou 100 m usando a fibra OM4. Estes módulos são projetados operar-se sobre sistemas da fibra multimodo usando um comprimento de onda nominal de 850nm. A relação elétrica usa um tipo conector da borda de 38 contatos. A relação ótica usa 12 um conector da fibra MTP (MPO). Este módulo incorpora o circuito provado tecnologias de Gigalight e a tecnologia de VCSEL para proporcionar a longa vida segura, o elevado desempenho, e o serviço consistente
Características óticas (=0~70℃, Vcc=3.14~3.47V superiores)
| Parâmetro | Símbolo | Unidade | Minuto | Tipo | Máximo | Notas | ||||
| Transmissor | ||||||||||
| Taxa da sinalização, cada pista | DRpl | Gb/s | 25,78125 ±100 ppm | 1 | ||||||
| Centro Wavelengthe | λ | nanômetro | 830 | 850 | 860 | |||||
| Largura espectral do RMS | nanômetro | 0,6 | ||||||||
| Poder médio do lançamento, cada pista | Pavg | dBm | -8,4 | 2,4 | ||||||
| Amplitude ótica da modulação, cada pista (OMA) | OMA | dBm | -6,4 | 3 | ||||||
| Relação da extinção | ER | DB | 3 | |||||||
|
Poder médio do lançamento de FORA Transmissor, pela pista |
RIN | dBm | -30 | |||||||
| Fluxo cercado | FLX | dBm |
>86% em 19 um <30> |
|||||||
| Tolerância ótica da perda do retorno | DB | 12 | ||||||||
| Máscara de olho do transmissor {X1, X2, X3, Y1, Y2, Y3} | {0,3, 0,38, 0,45, 0,35, 0,41, 0,5} | 2 | ||||||||
| Receptor | ||||||||||
| Receba a taxa para cada pista | DRpl | Gb/s | 25,78125 ±100 ppm | 3 | ||||||
| Escala de comprimento de onda de quatro pistas | λ | nanômetro | 840 | 860 | ||||||
| Sobrecarregue o poder ótico entrado | Pmax | dBm | 3,4 | |||||||
|
A média recebe o poder para cada um Pista |
Pin | dBm | -10,3 | 2,4 | 4 | |||||
| Sensibilidade do receptor (OMA) pela pista | Psens | dBm | -5,2 | |||||||
| Reflectância de Recevier | Rfl | DB | -12 | |||||||
| Olho MaskDefinition do receptor {X1, X2, X3, Y1, Y2, Y3} | {0,28, 0,5, 0,5, 0,33, 0,33, 0,4} | 5 | ||||||||
| O Los De-afirma | Paládio | dBm | -13 | |||||||
| O Los afirma | Pa | dBm | -30 | |||||||
| Histerese da perda | Paládio-Pa | dBm | 0,5 | |||||||
Características do produto
●Conector MTP/MP0 ótico
●Única fonte de alimentação de +3.3V
●fatora de formulários Quente-pluggable de QSFP28 MSA
●Distância de até 100m OM4 MMF
●relação 4x28G de série elétrica (CEI-28G-VSR)
●Acoplamento da C.A. de sinais de CML
●Dissipação de baixa potência (máxima: 3.5W)
●Construído na função diagnóstica digital
●Variação da temperatura de funcionamento do caso: 0℃ a 70℃
●Complacente com 100GBASE-SR4
●Relação de comunicação de I2C
Aplicações
●100GBASE-SR4
●Infiniband QDR/DDR/SDR
●conexões do Datacom 100G
Informação pedindo
| Número da peça | Descrição |
| OLSQ85TXM-CDS1 | QSFP28 SR4 100m OM4, os DOM 0~70℃ |
