| Lugar de origem: | Shenzhen China |
|---|---|
| Marca: | OLKOPTO |
| Certificação: | RoHS FCC CE GS UL FDA etc |
| Número do modelo: | OLSQXXTXL-CD02 |
| Quantidade de ordem mínima: | 1PC |
| Detalhes da embalagem: | Pacote individual ou 10pcs/pallet ou 20pcs/pallet |
| Tempo de entrega: | 3-5 dias de trabalho |
| Termos de pagamento: | T/T ou 30 dias líquidos |
| Habilidade da fonte: | 80-120k pelo mês |
| Taxa de dados: | 103.125Gbps (4x 25.78Gbps) | Fatora de formulários: | QSFP28 |
|---|---|---|---|
| Compatibilidade: | Genérico | Comprimento de onda: | CWDM |
| Distância: | 2km | Conector: | LC |
| Tipo da fibra: | SMF | Temperatura: | °C 0~70 |
| Apoio dos DOM: | sim | Tipo do transmissor: | 4 x CWDM DML (DFB) |
| Realçar: | Transceptor do OEM 100G QSFP28,Transceptor do ODM 100G QSFP28,ODM qsfp28 100g |
||

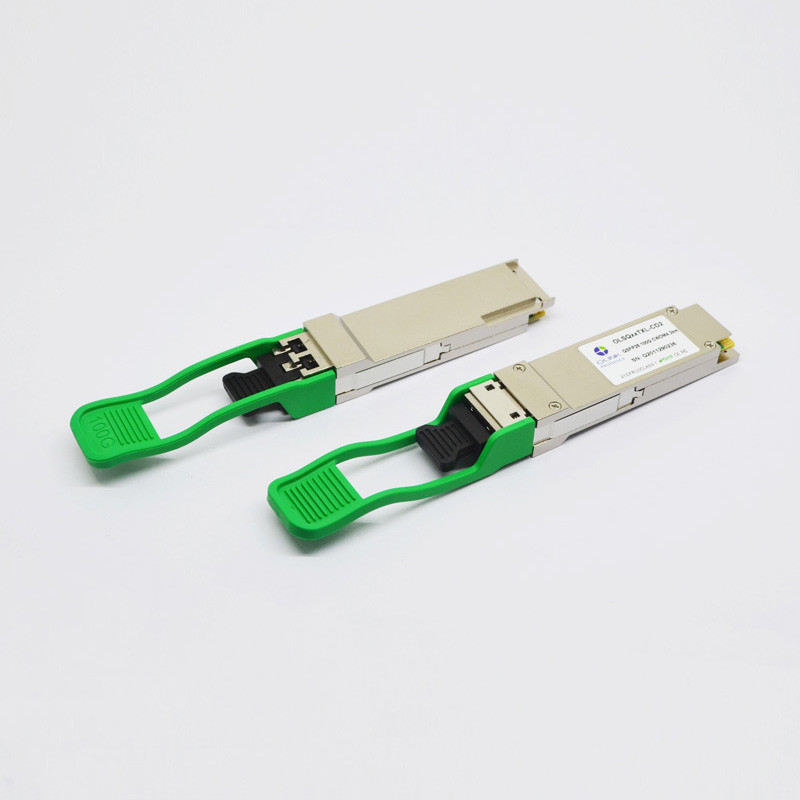

OEM compatível genérico do ODM dos DOM LC SMF do transceptor CWDM4 de 100G QSFP28
Módulo ótico compatível genérico do transceptor dos DOM LC SMF de 100G CWDM4 QSFP28 2km
Descrição funcional
O transceptor ótico do OLSQXXTXM-CD02 de Olinkcom integra transmite e recebe o trajeto em um módulo. No transmita o lado, quatro pistas de córregos de dados de série são recuperados, retimed, e passados sobre a quatro motoristas do laser, que controlam quatro CWDM com 1271, 1291, 1311, e 1331 comprimentos de onda do centro do nanômetro. Os sinais óticos são multiplexados então em uma fibra do único-modo através de um conector do LC do padrão do setor. No receba o lado, quatro pistas de córregos de dados óticos demultiplexed opticamente por um desmultiplexador ótico integrado. Cada vapor dos dados é recuperado por um fotodetector do PIN e por um amplificador do transimpedance, retimed, e passado sobre a um motorista da saída. Este módulo caracteriza uma relação elétrica quente-pluggable, um consumo da baixa potência, e a relação de série de 2 fios.
Avaliações máximas absolutas
| Parâmetro | Símbolo | Mínimo. | Máximo. | Unidade | Nota |
| Tensão de fonte | Vcc | -0,5 | 3,6 | V | |
| Temperatura de armazenamento | TS | -40 | 85 | °C | |
| Humidade relativa | RH | 0 | 85 | % | |
| Ponto inicial de dano de Rx, pela pista | PRdmg | 5,5 | dBm |
Nota: O esforço além das avaliações absolutas do máximo pode causar dano permanente ao transceptor.
Condições operacionais recomendadas
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota |
| Taxa de dados | Dr. | 103,1 | Gb/s | |||
| Tensão de fonte | Vcc | 3,14 | 3,3 | 3,47 | V | |
| Fonte atual | Icc | 1,06 | ||||
| Temp de funcionamento do caso. | Tc | 0 | 70 | °C |
Características elétricas
(Testado sob condições operacionais recomendadas, salvo disposição em contrário)
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade | Notas | ||||
| Transmissor | ||||||||||
| Sinalizando a taxa pela pista | DRPL | ± 25,78125 100 ppm | Gb/s | |||||||
| O diferencial entrou a perda do retorno (o minuto) | RLd (f) |
9,5 – 0.37f, 0.01≤f<8> 4,75 – 7.4log10 (f/14), ≤f 8<19>
|
DB | |||||||
|
Diferencial à entrada comum do modo perda do retorno (minuto) |
RLdc (f) |
22-20 (f/25.78), 0.01≤f<12> 15-6 (f/25.78), 12.89≤f<19>
|
DB | |||||||
| Má combinação diferencial da terminação | TM | 10 | % | |||||||
| Largura do olho | Ew | 0,46 | UI | |||||||
| Tremor PK-PK sinusoidal aplicado | Ppj | Por IEEE 802.3bm | ||||||||
| Altura do olho | Eh | 95 | milivolt | |||||||
| Tensão de modo comum da C.C. | DCv | -350 | 2850 | milivolt | ||||||
| Receptor | ||||||||||
| Sinalizando a taxa pela pista | DRPL | ± 25,78125 100 ppm | Gb/s | |||||||
| Balanço diferencial da saída de dados | Vout, pp | 400 | 800 | milivolt | ||||||
| Largura do olho | Ew | 0,57 | UI | |||||||
| Fechamento vertical do olho | 5,5 | DB | ||||||||
| Perda de retorno da saída diferencial (minuto) | RLd (f) |
9,5 – 0.37f, 0.01≤f<8> 4,75 – 7.4log10 (f/14), ≤f 8<19>
|
DB | |||||||
|
Terra comum à perda de retorno diferencial do sion do conver- do modo (minuto)
|
RLdc (f) |
22-20 (f/25.78), 0.01≤f<12> 15-6 (f/25.78), 12.89≤f<19>
|
DB | |||||||
| Má combinação diferencial da terminação | TM | 10 | % | |||||||
| Tempo de transição, 20% a 80% | Tr, Tf | 12 | picosegundo | |||||||
Características óticas
(Testado sob condições operacionais recomendadas, salvo disposição em contrário)
| Parâmetro | Símbolo | Unidade | Minuto | Tipo | Máximo | Notas | ||||
| Transmissor | ||||||||||
| Taxa da sinalização, cada pista | Gb/s | 25,78125 ±100 ppm | 1 | |||||||
| Escala de comprimento de onda de quatro pistas | λ1 | nanômetro | 1264,5 | 1271 | 1277,5 | |||||
| λ2 | 1284,5 | 1291 | 1297,5 | |||||||
| λ3 | 1304,5 | 1311 | 1317,5 | |||||||
| λ4 | 1324,5 | 1331 | 1337,5 | |||||||
| Poder total do lançamento | Lota | dBm | 8,5 | |||||||
| Poder médio do lançamento, cada pista | Pavg | dBm | -6,5 | 2,5 | 2 | |||||
| Amplitude ótica da modulação (OMA), cada pista | POMA | dBm | -4,0 | 2,5 | ||||||
| Relação da extinção | ER | DB | 3,5 | |||||||
| relação da supressão do Lado-modo | SMSR | DB | 30 | |||||||
|
Poder médio do lançamento de FORA transmissor, pela pista |
POFF | dBm | -30 | |||||||
| Tolerância ótica da perda do retorno | DB | 20 | ||||||||
| Reflectância do transmissor | DB | – 12 | ||||||||
| Máscara de olho do transmissor {X1, X2, X3, Y1, Y2, Y3} | {0,31, 0,4, 0,45, 0,34, 0,38, 0,4} | 3 | ||||||||
| Receptor | ||||||||||
| Receba a taxa para cada pista | Gb/s | 25,78125 ±100 ppm | 4 | |||||||
| Escala de comprimento de onda de quatro pistas | λ1 | nanômetro | 1264,5 | 1271 | 1277,5 | |||||
| λ2 | 1284,5 | 1291 | 1297,5 | |||||||
| λ3 | 1304,5 | 1311 | 1317,5 | |||||||
| λ4 | 1324,5 | 1331 | 1337,5 | |||||||
| Sobrecarregue o poder ótico entrado | Pmax | dBm | 3,5 | |||||||
|
A média recebe o poder para cada um Pista |
Pin | dBm | -11,2 | 2,5 | 5 | |||||
| Sensibilidade do receptor (OMA) pela pista | Psens1 | dBm | -10 | 6 | ||||||
| Sensibilidade forçada (OMA) pela pista | Psens2 | dBm | -7,3 | 7 | ||||||
| Reflectância do receptor | RL | DB | -26 | |||||||
| O Los De-afirma | Paládio | dBm | -11,6 | |||||||
| O Los afirma | Pa | dBm | -24 | |||||||
| Histerese da perda | Paládio-Pa | dBm | 2 | |||||||
Notas:
1. O transmissor consiste em 4 lasers que operam-se em 25.78Gb/s cada um.
2. O poder médio do lançamento, cada pista (minuto) é informativo e não o indicador principal da força de sinal. Um transmissor com poder do lançamento abaixo deste valor não pode ser complacente; contudo, um valor acima deste não assegura a conformidade.
3. Relação de batida 5x10-5.
4. O receptor consiste em 4 fotodetector que operam-se em 25.78Gb/s cada um.
5. O valor mínimo é minuto TxOMA informativo, dos iguais com ER infinito e perda de inserção máxima do canal.
6. A sensibilidade é especificada nas JUJUBAS 5x10-5
7. Medido com sinal do teste da conformidade de CWDM4 MSA2 em TP3 para as JUJUBAS 5x10-5
Características do produto
●Relação ótica do receptáculo frente e verso do LC
●Única fonte de alimentação de +3.3V
●fatora de formulários Quente-pluggable de QSFP28 MSA
●relação 4x25G de série elétrica
●Acoplamento da C.A. de sinais de CML
●Transmissor: 4x25Gb/s de refrigeração CWDM TOSA (1271,1291,1311,1331nm)
●Receptor: 4x25Gb/s PIN ROSA
●Dissipação de baixa potência (máxima: 3.5W)
●Construído na função diagnóstica digital
●Variação da temperatura de funcionamento do caso: 0℃ a 70℃
●Complacente com 100GBASE
●Relação de comunicação de I2C
Aplicações
●100GBASE CWDM4
●Infiniband QDR e RDA interconecta
●conexões do Datacom 100G
Padrões
●Complacente com relação de IEEE 802.3bm CAUI-4
●Complacente com especificações do hardware de QSFP28 MSA
●Complacente com CWDM4 MSA
●Complacente com RoHS
