| Lugar de origem: | Shenzhen China |
|---|---|
| Marca: | OLKOPTO |
| Certificação: | RoHS FCC CE GS UL FDA etc |
| Número do modelo: | OLSQ314XM-CD10 |
| Quantidade de ordem mínima: | 1PC |
| Detalhes da embalagem: | Pacote individual ou 10pcs/pallet ou 20pcs/pallet |
| Tempo de entrega: | 3-5 dias de trabalho |
| Termos de pagamento: | T/T ou 30 dias líquidos |
| Habilidade da fonte: | 80-120k pelo mês |
| Fatora de formulários: | QSFP+ | Taxa de dados: | 44.6Gbps (4×11.2Gbps) |
|---|---|---|---|
| Comprimento de onda: | 1270~1330nm | Distância: | 10km |
| Conector: | MPO | Compatibilidade: | Personalizado |
| Tipo de cabo: | SMF | DDM/DOM: | Apoiado |
| Tipo do receptor: | Pin | Variação da temperatura: | 0 a 70°C |
| Realçar: | 40G QSFP+ LR4,Transceptor de QSFP+ LR4,10km 40G QSFP+ LR4 |
||

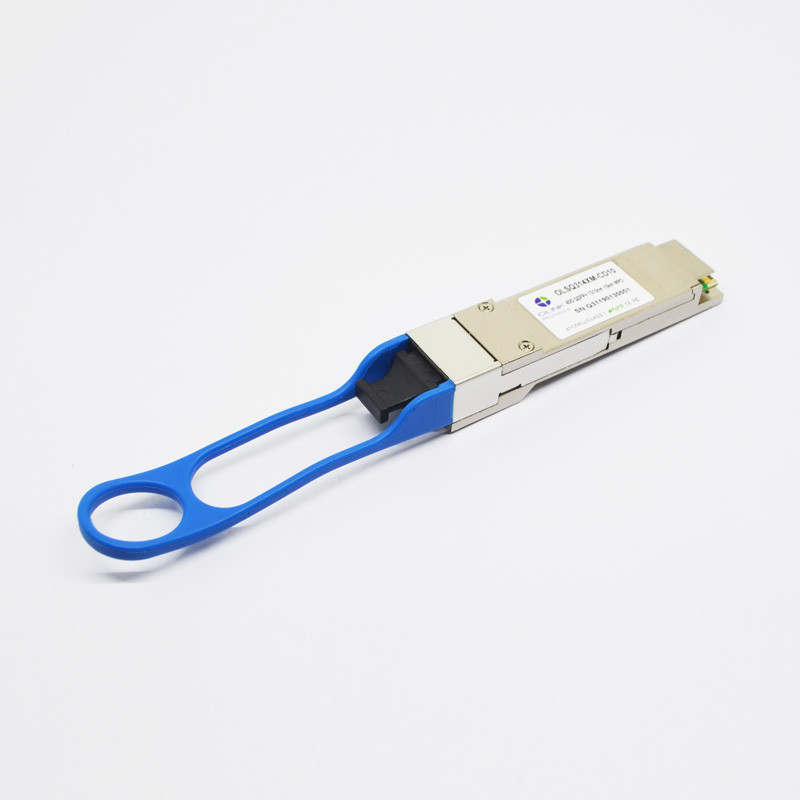

Paralela 1270nm Pluggable 10km do transceptor da fibra ótica 40G QSFP+ LR4
módulo ótico do transceptor dos DOM MPO SMF QSFP-40GE-LR4 de 40G QSFP+ LR4 PSM 10km
Descrições do produto
O OLSQxx4XL-CD10 é um Quatro-canal, Pluggable, paralelo, transceptor da fibra ótica QSFP+ para InfiniBand QDR/DDR/SDR, canal da fibra 10G/8G/4G/2G. e aplicações do SAS. O módulo ótico completo-frente e verso de QSFP oferece o independente 4 transmitir e receber os canais, cada capaz da operação 10.3Gbps para uma taxa de dados agregada de fibra de utilização do único modo de 40Gbps 10km. Estes módulos são projetados operar-se sobre sistemas da fibra do único modo usando a disposição de laser de 1310nm DFB. Um cabo de fita de fibra ótica com um conector de MPO/MTPTM pode ser obstruído no receptáculo do módulo de QSFP. QSFP+ PSM LR4 é um tipo do transceptor paralelo que fornece poupanças de despesas da densidade portuária aumentada e do sistema total.
Características óticas (SUPERIORES (C) = 0 a 70 ℃, VCC = 3,13 a 3,47 V)
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota |
| Transmissor | ||||||
| Comprimento de onda de funcionamento | λc | 1290 | 1310 | 1330 | nanômetro | |
| Avenida. potência de saída | PAVIMENTE | -7 | +2,3 | dBm | ||
|
Diferença no poder do lançamento entre algumas duas pistas (OMA) |
DL | 5 | DB | |||
| Relação da extinção | ER | 3,5 | DB | |||
| Poder máximo, cada pista | PP | 4 | dBm | |||
| Pena da dispersão, cada pista | TDP | 3,5 | DB | |||
|
Poder médio do lançamento de FORA transmissor, cada pista |
POFF | -30 | DB | |||
|
Coordenadas da máscara de olho: X1, X2, X3, Y1, Y2, Y3 |
VALORES DA ESPECIFICAÇÃO 0,23, 0,34, 0,43, 0,27, 0,35, 0,4 |
Relação de batida = 5x10-5 |
||||
| Receptor | ||||||
| Comprimento de onda de funcionamento | λc | 1310 | nanômetro | |||
| Sensibilidade forçada do receptor em OMA (OLSQ854XM-CDS1) | PSEN1 | -12,5 | dBm | 3 | ||
| A média recebe o poder, cada pista | PAVIMENTE | -11 | +2,4 | dBm | ||
| Reflectância do receptor | Rrx | -12 | DB | |||
| O LOS afirma | Pa | -30 | dBm | |||
| O LOS De-afirma | Paládio | -15 | dBm | |||
| Histerese do LOS | Paládio-Pa | 0,5 | DB | |||
Notas:
1. Medido com sinal do teste da conformidade em TP3 para JUJUBAS = 10-12 características do receptor
Características do produto
●módulos completo-frente e verso do transceptor do Quatro-canal
●Taxa de dados da transmissão até 11.2Gbit/s pelo canal
●Transmissão de até 10km da fibra do único modo
●Consumo da baixa potência <2>
●Temperatura de caso de funcionamento: 0°C a +70°C
●tensão de fonte de alimentação 3.3V
●RoHS 6 complacente
●Fatora de formulários Pluggable quente de QSFP
●Único receptáculo do conector de MPO
●Função diagnóstica digital incorporado
Aplicações
●InfiniBand QDR, RDA e SDR
●ethernet 40G
●Interconexões de alta velocidade proprietárias
●Centro de dados
