| Lugar de origem: | CHINA |
|---|---|
| Marca: | OLKOPTO |
| Certificação: | RoHs, FCC, CE, UL etc |
| Número do modelo: | OLSQ854XM-CDS1 |
| Quantidade de ordem mínima: | 1 PC |
| Detalhes da embalagem: | 4 PCes pela pálete |
| Tempo de entrega: | 3-5 dias de trabalho |
| Termos de pagamento: | T/T ou 30 dias líquidos |
| Habilidade da fonte: | 10K pelo mês |
| Taxa de dados: | 40Gbps | Tipo de formulário: | QSFP+ |
|---|---|---|---|
| Conector: | Conector de MPO | Fonte: | Vcsel |
| Poder ótico: | -7.6~2.4 | Sensibilidade: | <-9> |
| Tipo da fibra: | MMF | Aplicação: | ●Aplicações transmissão ●Proprietary do ●Infiniband das aplicações do protocolo da agregação e da pl |
| Destacar: | transceptor de 850nm 40G QSFP+,Transceptor de MMF 40G QSFP+,transceptor ótico de 40G Qsfp+ |
||

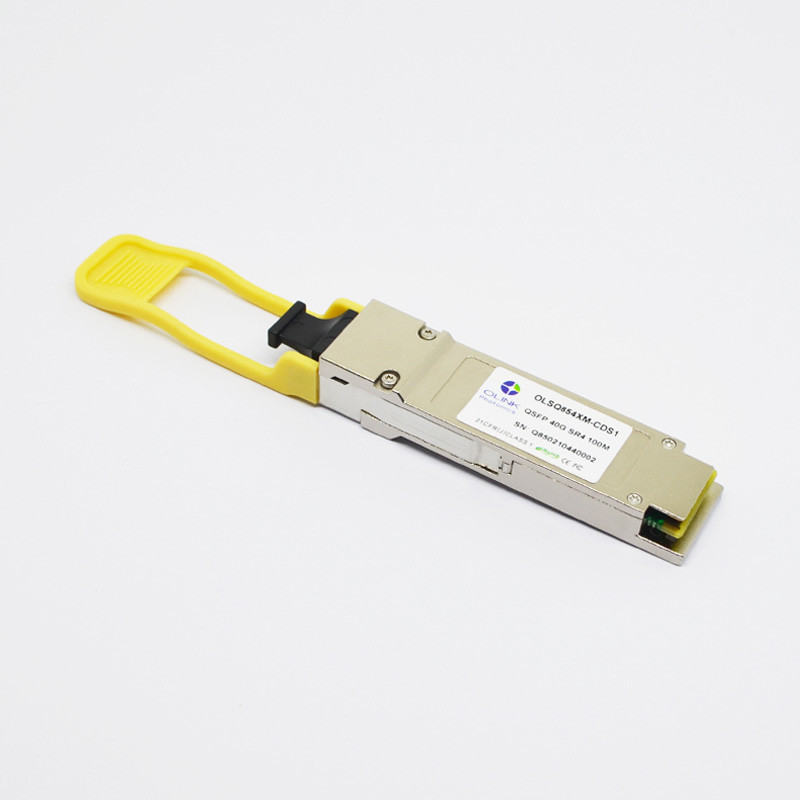

Módulo do transceptor de MMF 850nm 40G QSFP+
Módulo compatível do transceptor de Cisco QSFP-40G-SR4 40GBASE-SR4 MMF 850nm QSFP+
Descrições do produto
O QSFP-40G-SR4 de Olinkcom é projetado para o uso em 40 aplicações de Gigabit Ethernet (40GbE) sobre a fibra do multi-modo. Cumpre com as especificações de QSFP+ MSA e de IEEE 802.3ba 40GBASE-SR4. O transceptor de QSFP+ SR4 integra quatro pistas dos dados em cada sentido com cada pista a dar uma largura de banda agregada de 40 Gbps. Comprimentos de cada relação dos apoios da pista de 100m na fibra do multi-modo OM3 ou de 150m na fibra do multi-modo OM4. O transmissor ótico incorpora 4 um laser do canal 850nm VCSEL, um amortecedor de entrada de 4 canais e motorista do laser, controle e blocos da polarização. O receptor ótico incorpora um fotodiodo do PIN de 4 canais, 4 uma disposição do canal TIA, um amortecedor de saída de 4 canais, blocos de controle.
Características de funcionamento gerais
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota |
| Taxa de dados | Dr. | 9,95 | 10,3125 | 11,3 | Gb/s | |
| Tensão de fonte | Vcc | 3,13 | 3,3 | 3,47 | V | |
| Fonte atual | Icc5 | 450 | miliampère | |||
| Temp de funcionamento do caso. | Tc | 0 | 70 | °C |
Características óticas (SUPERIORES (C) = 0 a 70 ℃, VCC = 3,13 a 3,47 V)
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota |
| Transmissor | ||||||
| Comprimento de onda de funcionamento | λ | 1483 | 1490 | 1497 | nanômetro | |
| 1543 | 1550 | 1577 | ||||
| Avenida. potência de saída (permitido) | PAVIMENTE | 0 | 6 | dBm | 1 | |
| Relação da supressão do Lado-modo | SMSR | 30 | DB | |||
| Relação da extinção | ER | 8,2 | DB | |||
| Largura espectral do RMS | Δλ | 1 | nanômetro | |||
| Tempo da elevação/queda (20%~80%) | Tr/Tf | 50 | picosegundo | |||
| Pena da dispersão | TDP | 3,2 | DB | |||
| Ruído relativo da intensidade | RIN | -128 | dB/Hz | |||
| Olho ótico da saída | Complacente com IEEE 0802.3ae | |||||
| Receptor | ||||||
| Comprimento de onda de funcionamento | λ | 1550 | nanômetro | |||
| 1490 | ||||||
| Sensibilidade do receptor | PSEN1 | -21 | dBm | 2 | ||
| Sobrecarga | PAVIMENTE | -7 | dBm | |||
| O LOS afirma | Pa | -40 | dBm | |||
| O LOS De-afirma | Paládio | -25 | dBm | |||
| Histerese do LOS | Paládio-Pa | 0,5 | DB | |||
Notas:
1. As figuras do poder médio são informativas somente, por IEEE 802.3ae.
2. Medido com ER=9 o mais mau; BER-12<10>; 231 – 1 PRBS.
• Capacidade de canal alta: 40 Gbps pelo transceptor
• Taxa de dados da transmissão até 10.3Gbps pelo canal
• Acima das relações de to100m em OM3 MMF
• Laser do canal 850nm VCSEL da Alto-confiança 4
• Eletricamente quente-swappable
• Complacente com QSFP+ MSA
• Conector ótico de MPO
• Variação da temperatura de funcionamento: 0~70ºC
• Dissipação de poder < 1="">
• Função dos apoios DDM
Compatibilidade
• Nexo 2000 séries – N2K-C2248PQ
• Nexo 2000 séries – N2K-C2284PQ
• Nexo 3000 séries – N3K-3132PQ
• Nexo 3000 séries – N3K-3172PQ
• Nexo 3000 séries – N3K-3172TQ
• Nexo 3000 séries – N3K-C3016Q-40GE
• Nexo 3000 séries – N3K-C3064PQ
• Nexo 3000 séries – N3K-C3064PQ-10GE
• Nexo 3000 séries – N3K-C3064PQ-10GX
• Nexo 3000 séries – N3K-C3064TQ-10GT
