| Lugar de origem: | Shenzhen China |
|---|---|
| Marca: | OLKOPTO |
| Certificação: | RoHS FCC CE GS UL FDA etc |
| Número do modelo: | OLSB4312L-CD40 |
| Quantidade de ordem mínima: | 1PC |
| Detalhes da embalagem: | Pacote individual ou 10pcs/pallet ou 20pcs/pallet |
| Tempo de entrega: | 3-5 dias de trabalho |
| Termos de pagamento: | T/T ou 30 dias líquidos |
| Habilidade da fonte: | 80-120k pelo mês |
| Fatora de formulários: | SFP | Taxa de dados: | 1.25Gbps/1.0625Gbps |
|---|---|---|---|
| Compatibilidade: | Cisco | Comprimento de onda: | 1490nm-TX/1310nm-RX |
| Distância: | 40km | Conector: | Palavra simples do LC |
| Tipo da fibra: | SMF | Os DOM: | Apoiado |
| Temperatura: | °C 0~70 | Garantia: | 3 anos |

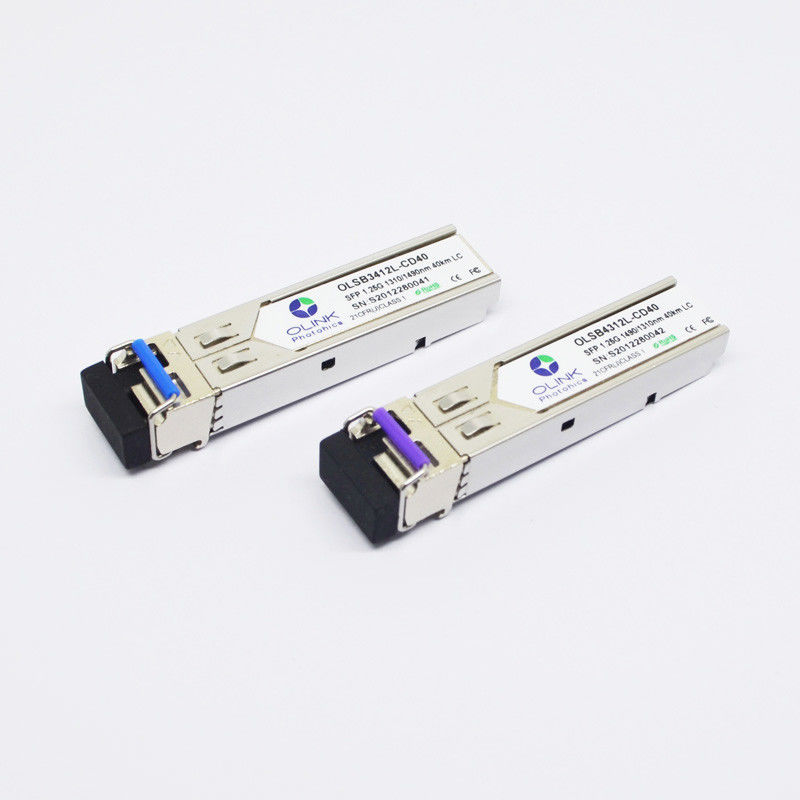

Transceptor ótico Cisco de 1000BASE-BX-D BiDi SFP 1490nm-TX/1310nm-RX 40km compatível
Características óticas (SUPERIORES (C) = ℃ 0 a 70, SUPERIOR (I) =-40 ao ℃ 85, VCC = 3,13 a 3,47 V)
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota |
| Transmissor | ||||||
| Comprimento de onda de funcionamento | λ | 1290 | 1310 | 1330 | nanômetro | |
| 1470 | 1490 | 1510 | ||||
| Avenida. potência de saída (permitido) | PAVIMENTE | -5 | 0 | dBm | 1 | |
| Relação da extinção | ER | 9 | DB | 1 | ||
| Relação da supressão do Lado-modo | SMSR | 30 | DB | |||
| Largura espectral do RMS | Δλ | 1 | nanômetro | |||
| Tempo da elevação/queda (20%~80%) | Tr/Tf | 0,26 | ns | 2 | ||
| Pena da dispersão | TDP | 3,9 | DB | |||
| Olho ótico da saída | Complacente com IEEE802.3 z (segurança do aser da classe 1) | |||||
| Receptor | ||||||
| Comprimento de onda de funcionamento | λ | 1490 | nanômetro | |||
| 1310 | ||||||
| Sensibilidade do receptor | PSEN1 | -22 | dBm | 3 | ||
| Sobrecarga | PAVIMENTE | -3 | dBm | 3 | ||
| O LOS afirma | Pa | -35 | dBm | |||
| O LOS De-afirma | Paládio | -25 | dBm | |||
| Histerese do LOS | Paládio-Pa | 0,5 | DB | |||
Notas:
1. medido em 1250Mb/scomteste padrãodetestedeNRZ dePRBS2223 – 1.
2. não filtrado, medido com um PRBS223 – 1 teste padrão de teste @1,25Gbps
3. medido em 1250Mb/scom teste padrãode teste de NRZ dePRBS223 – 1 para as JUJUBAS < 1x10="">-12
Especificações diagnósticas de Digitas
Os transceptores 12L-C de OLSB 34(43) (mim) D40 podem ser usados nos sistemas de anfitrião que exigem diagnósticos digitais internamente ou externamente calibrados.
|
Parâmetro |
Símbolo |
Unidades |
Mínimo. |
Máximo. |
Precisão |
Nota |
|
Temperatura do transceptor |
DTemp-E |
ºC |
-45 |
+90 |
±5ºC |
1 |
|
Tensão de fonte do transceptor |
DVoltage |
V |
2,8 |
4,0 |
±3% |
|
|
Corrente da polarização do transmissor |
DBias |
miliampère |
2 |
80 |
±10% |
2 |
|
Transmissor potência de saída |
DTx-poder |
dBm |
-6 |
+1 |
±3dB |
|
|
Poder de entrada médio do receptor |
DRx-poder |
dBm |
-23 |
0 |
±3dB |
|
Notas:
1.When que opera o ºC temp.=0~70, a escala será min=-5, Max=+75
2. A precisão da corrente da polarização de Tx é 10% da corrente real do motorista do laser ao laser
3. Calibração interno/externo compatível
Aplicações
●Gigabit Ethernet
●Canal da fibra
●Interruptor para comutar a relação
●Aplicações comutadas da placa traseira
●Relação do router/servidor
●Outras relações óticas
Nós fornecemos não somente a maioria dos tipos principais compatíveis, como Cisco, o zimbro, o Alcatel, o extremo, o brocado etc., mas para apoiar igualmente a personalização.
