| Lugar de origem: | Shenzhen China |
|---|---|
| Marca: | OLKOPTO |
| Certificação: | RoHS FCC CE GS UL FDA etc |
| Número do modelo: | OLSP5512L-CDH1 |
| Quantidade de ordem mínima: | 1PC |
| Detalhes da embalagem: | Pacote individual ou 10pcs/pallet ou 20pcs/pallet |
| Tempo de entrega: | 3-5 dias de trabalho |
| Termos de pagamento: | T/T ou 30 dias líquidos |
| Habilidade da fonte: | 80-120k pelo mês |
| Compatibilidade: | Personalizado | Fatora de formulários: | SFP |
|---|---|---|---|
| Taxa de dados: | 1.25Gbps/1.0625Gbps | Conector: | Duplex do LC |
| Comprimento de onda: | 1550nm | Distância: | 100km |
| Temperatura: | °C 0~70 | DDM/DOM: | Apoiado |
| Tipo da fibra: | SMF | Garantia: | 3 anos |

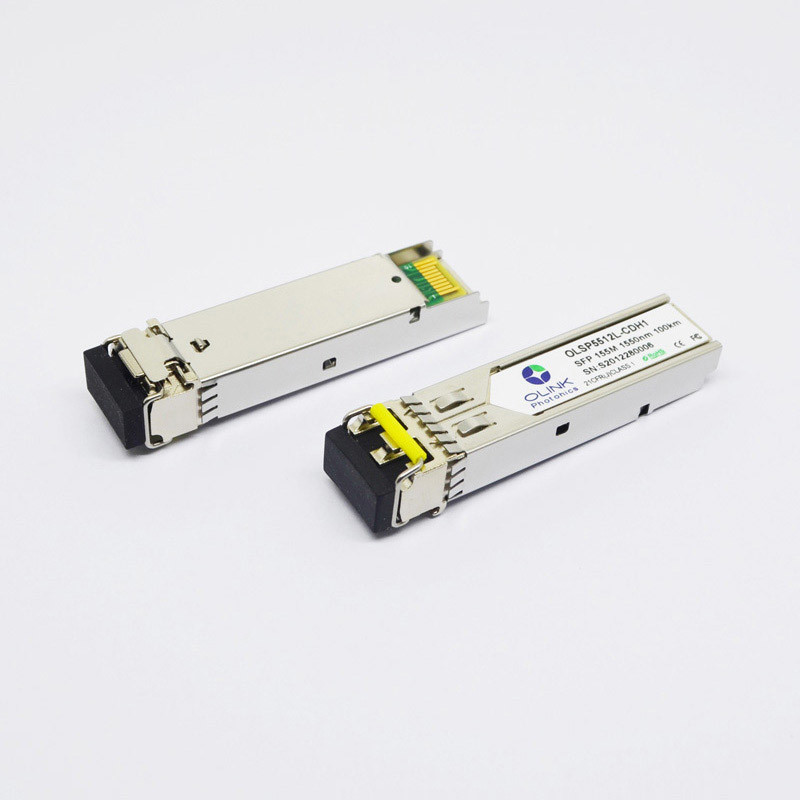

OS DOM SMF do conector 1000BASE-EZX 1550nm 100km do LC da fibra ótica do módulo do transceptor do OEM SFP
Descrições do produto
Os transceptores deste SFP são elevado desempenho, módulos eficazes na redução de custos que apoiam a dados-taxa dupla de distância de 1.25Gbps/1.0625Gbps e de transmissão de 100km com SMF. Nós como um fabricante pode fornecer a compatibilidade os tipos diferentes, tais como Cisco, zimbro, Arita, Dell, brocado etc.
Avaliações máximas absolutas
| Parâmetro | Símbolo | Mínimo. | Máximo. | Unidade | Nota |
| Tensão de fonte | Vcc | -0,5 | 4,0 | V | |
| Temperatura de armazenamento | TS | -40 | 85 | °C | |
| Humidade relativa | RH | 0 | 85 | % |
Nota: O esforço além das avaliações absolutas do máximo pode causar dano permanente ao transceptor.
Características de funcionamento gerais
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota |
| Taxa de dados | Dr. | 1,25 | Gb/s | |||
| Tensão de fonte | Vcc | 3,13 | 3,3 | 3,47 | V | |
| Fonte atual | Icc5 | 300 | miliampère | |||
| Temp de funcionamento do caso. | Tc | 0 | 70 | °C | ||
| SI | -40 | 85 |
Características elétricas (SUPERIORES (C) = ℃ 0 a 70, SUPERIOR (I) =-40 ao ℃ 85, VCC = 3,13 a 3,47 V)
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota |
| Transmissor | ||||||
| Balanço diferencial da entrada de dados | VIN, PP | 300 | 1800 | mVpp | 1 | |
| Inutilização de Tx Entrada-alta | VIH | 2,0 | Vcc+0.3 | V | ||
| Inutilização de Tx Entrada-baixa | VIL | 0 | 0,8 | V | ||
| Falha de Tx Saída-alta | VOH | 2,0 | Vcc+0.3 | V | 2 | |
| Falha de Tx Saída-baixa | VOL | 0 | 0,8 | V | 2 | |
| Impedância diferencial entrada | Rin | 100 | Ω | |||
| Receptor | ||||||
| Balanço diferencial da saída de dados | Vout, pp | 400 | 1000 | mVpp | 3 | |
| Rx LOS Saída-alto | VROH | 2,0 | Vcc+0.3 | V | 2 | |
| Rx LOS Saída-baixo | VROL | 0 | 0,8 | V | 2 | |
Notas:
1. C.A. de TD+ /are internamente acoplada com terminação 100Ω diferencial dentro do módulo.
2. A falha de Tx e Rx LOS são as saídas de coletor aberto, que devem ser levantadas com o 4.7k aos resistores 10kΩ na placa do anfitrião. Levante a tensão entre 2.0V e Vcc+0.3V.
3. As saídas de RD+/- estão internamente C.A. acopladas, e devem ser terminadas com 100Ω (diferencial) no usuário SERDES.
Características óticas (SUPERIORES (C) = ℃ 0 a 70, SUPERIOR (I) =-40 ao ℃ 85, VCC = 3,13 a 3,47 V)
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota |
| Transmissor | ||||||
| Comprimento de onda de funcionamento | λ | 1530 | 1550 | 1565 | nanômetro | |
| Avenida. potência de saída (permitido) | PAVIMENTE | 0 | 5 | dBm | 1 | |
| Relação da extinção | ER | 9 | DB | 1 | ||
| Relação lateral da supressão do modo | SMSR | 30 | DB | |||
| Largura espectral do RMS | Δλ | 1 | nanômetro | |||
| Tempo da elevação/queda (20%~80%) | Tr/Tf | 0,26 | ns | 2 | ||
| Pena da dispersão | TDP | 3,2 | DB | |||
| Olho ótico da saída | Complacente com IEEE802.3 z (segurança do aser da classe 1) | |||||
| Receptor | ||||||
| Comprimento de onda de funcionamento | λ | 1260 | 1610 | nanômetro | ||
| Sensibilidade do receptor | PSEN1 | -28 | dBm | 3 | ||
| Sobrecarga | PAVIMENTE | 0 | dBm | 3 | ||
| O LOS afirma | Pa | -45 | dBm | |||
| O LOS De-afirma | Paládio | -30 | dBm | |||
| Histerese do LOS | Paládio-Pa | 0,5 | DB | |||
Notas:
1. Medido em 1.25Gb/s comteste padrão deteste deNRZ de PRBS 2 223 – 1.
2. Não filtrado, medido com um PRBS223 – 1 teste padrão de teste @1.25Gbps
3. Medido em 1.25Gb/s com teste padrão de teste de NRZ de PRBS 223 – 1 para as JUJUBAS < 1x10="">-12
Características do produto
●Taxas de bocado dos apoios 1.25Gbps/1.0625Gbps
●Conector do LC
●Pluggable quente
●transmissor do laser de 1550nm DFB e fotodetector do PIN
●Apoia a conexão de 100Km SMF
●Consumo da baixa potência, < 1="">
●Complacente com SFP MSA e SFF-8472
●Relação do monitor diagnóstico de Digitas
●Baixo IEM mesmo e proteção excelente do ESD
●Temperatura de caso de funcionamento: Commerical: °C 0 a 70
Aplicações
●Gigabit Ethernet, canal da fibra
●Interruptor para comutar a relação, aplicações comutadas da placa traseira
●Relação do router/servidor
●Outros sistemas de transmissão óticos
