| Lugar de origem: | Shenzhen China |
|---|---|
| Marca: | OLKOPTO |
| Certificação: | RoHS FCC CE GS UL FDA etc |
| Número do modelo: | OLSTMRR-CDS1 |
| Quantidade de ordem mínima: | 1PC |
| Detalhes da embalagem: | Pacote individual ou 10pcs/pallet ou 20pcs/pallet |
| Tempo de entrega: | 3-5 dias de trabalho |
| Termos de pagamento: | T/T ou 30 dias líquidos |
| Habilidade da fonte: | 80-120k pelo mês |
| Número da peça: | OLSTMRR-CDS1 | Nome do vendedor: | Oem |
|---|---|---|---|
| Fatora de formulários: | SFP | Taxa de dados: | 1000Mbps |
| Distância: | 100m | Meios: | Gato 6/Cat 6a |
| Conector: | RJ-45 | Compatibilidade: | Personalizado |
| Apoio dos DOM: | Não | Temperatura: | °C 0~70 |

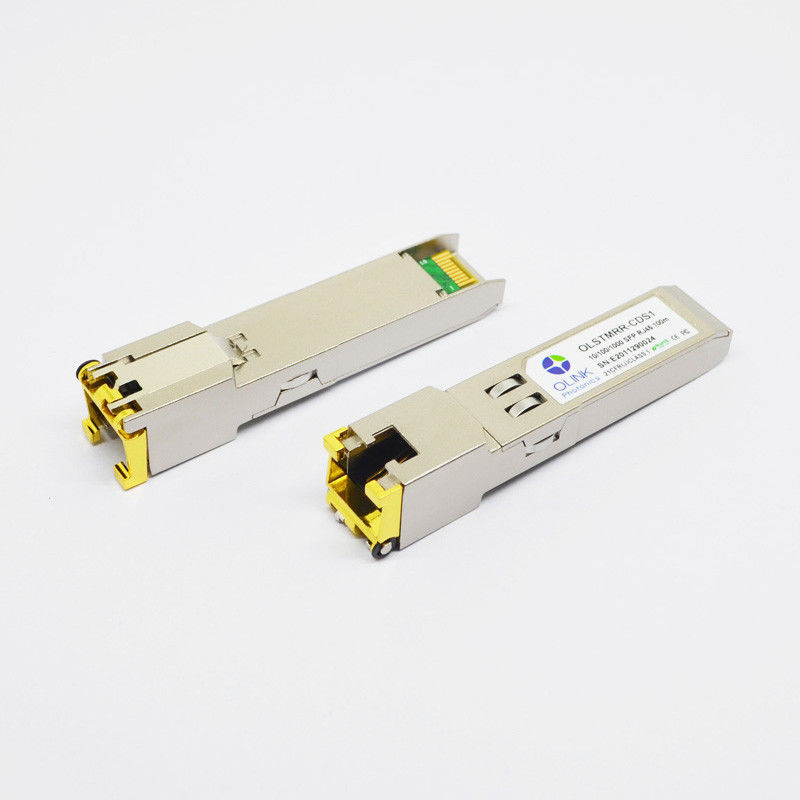

O cobre RJ-45 100m de 10/100/1000BASE-T SFP personalizou o módulo ótico do transceptor
Relação elétrica dos sinais de baixa velocidade (PARTE SUPERIOR (C) = 0 a 70℃, VCC = 3,13 a 3,47 V)
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota |
| _Low da saída de SFP | VOL | 0 | 0,5 | V | 1 | |
| _High da saída de SFP | VOH | Vcc - 0,5 | Vcc+0.3 | V | 1 | |
| SFP Input_Low | VIL | 0 | 0,8 | V | 1 | |
| SFP Input_High | VIH | 2,0 | Vcc+0.3 | V | 1 |
Notas:
1. 4.7k a 10k levantam ao host_Vcc, medido no lado do anfitrião do conector
2. MOD_DEF (1) (LCC) e MOD_DEF (2) (SDA), são sinais abertos do CMOS do dreno. MOD_DEF (1) e MOD_DEF (2) devem ser levantados ao host_Vcc.
Relação elétrica de alta velocidade (PARTE SUPERIOR (C) = -0 a 70 ℃, VCC = 3,13 a 3,47 V)
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota |
| Transmissor | ||||||
| Linha Frequecy | FL | 125 | Megahertz | 2 | ||
| Impedância da saída de Tx | Zout, tx | 100 | Ω | 3 | ||
| Impedância da entrada de Rx | Zin.rx | 100 | Ω | 3 | ||
| Único balanço terminado da entrada de dados | Vin | 250 | 1200 | milivolt | ||
| Único balanço terminado da saída de dados | Vout | 350 | 800 | milivolt | ||
| Tempo da elevação/queda | Tr/Tf | 175 | picosegundo | 4 | ||
| Impedância da entrada de Tx | Zin, tx | 50 | Ω | |||
| Impedância da saída de Rx | Zout, rx | 50 | Ω | |||
Notas:
1. Todos os sinais de alta velocidade C.A.-são acoplados internamente.
2. codificação 5-level, por IEEE 802,3
3. Diferencial, para todas as frequências entre o diferencial 1MHz e 125MHz.
4. 20%-80%
Detalhes do produto
O módulo apoia 10/100/1000Mbps completo - ligações de dados frente e verso com 5 sinais nivelados da modulação de amplitude do pulso (PAM). Todos os quatro pares no cabo são usados com taxa do símbolo em 250Mbps em cada par. O módulo fornece a informação de série padrão da identificação complacente SFP MSA, que pode ser alcançado com endereço de A0h através do protocolo de série de 2wire CMOS EEPROM. IC físico pode igualmente ser alcançado através do ônibus 2wire de série no endereço ACh.
Características do produto
●Até as ligações de dados 1.25Gb/s bidirecionais
●Conector RJ-45 compacto
●Pegada pluggable quente de SFP
●ethernet 1Gigabit sobre o cabo do gato 5
●Aplicável para a transmissão da distância de 100m
●Consumo da baixa potência, < 1="">
●Acesso à camada física IC através do ônibus de série de 2 fios
●Operação de 1000 BASE-T em sistemas de anfitrião com a relação de SERDES
●10/100/1000Mbps complacente em sistemas de anfitrião com relação de SGMII
●Temperatura de caso de funcionamento: Commerical: °C 0 a 70
Aplicações
●Interruptor para comutar a relação
●Aplicações comutadas da placa traseira
●Relação do router/servidor
●Outros sistemas de transmissão óticos
