| Lugar de origem: | Shenzhen China |
|---|---|
| Marca: | OLKOPTO |
| Certificação: | RoHS FCC CE GS UL FDA etc |
| Número do modelo: | OLSP3112L-CD20 |
| Quantidade de ordem mínima: | 1PC |
| Detalhes da embalagem: | Pacote individual ou 10pcs/pallet ou 20pcs/pallet |
| Tempo de entrega: | 3-5 dias de trabalho |
| Termos de pagamento: | T/T ou 30 dias líquidos |
| Habilidade da fonte: | 80-120k pelo mês |
| Número da peça: | OLSP3112L-CD20 | Compatibilidade: | Personalizado |
|---|---|---|---|
| Fatora de formulários: | SFP | Taxa de dados: | 1.25Gbps/1.0625Gbps |
| Conector: | Duplex do LC | Comprimento de onda: | 1310nm |
| Distância: | 20km | DDM/DOM: | Apoiado |
| Tipo da fibra: | SMF | Temperatura: | °C 0~70 |

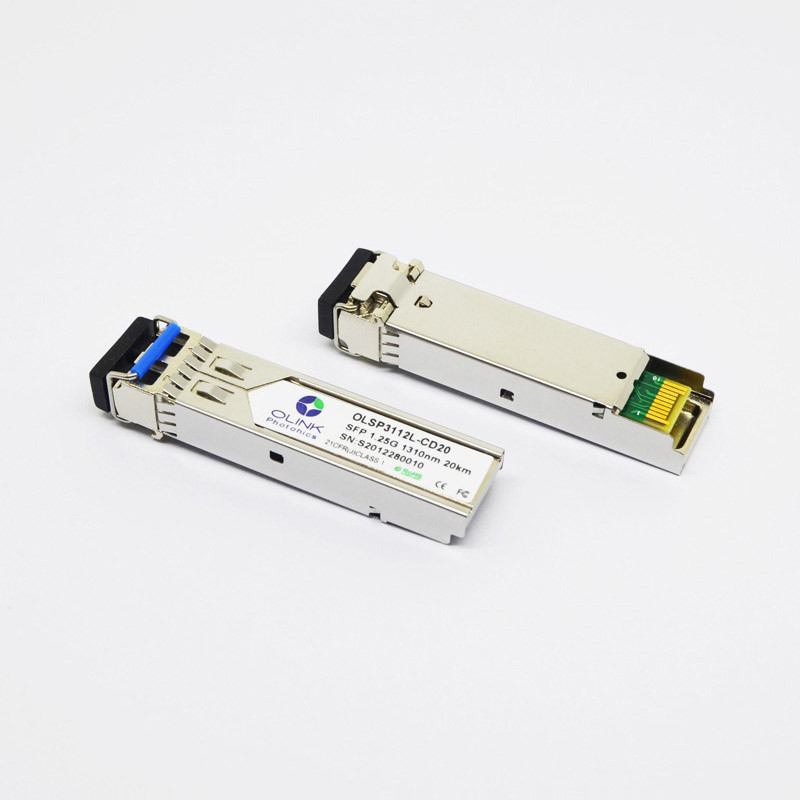

Módulo ótico personalizado dos DOM LC SMF de SFP Transcceiver 1000BASE-LX/LH SFP 1310nm 20km
Descrições do produto
Os módulos óticos do transceptor dos DOM LC SMF de 1000BASE-LX/LH SFP 1310nm 20km são elevado desempenho, módulos eficazes na redução de custos que apoiam a dados-taxa dupla de distância de 1.25Gbps/1.0625Gbps e de transmissão de 20km com SMF. O transceptor consiste em três seções: um transmissor do laser do FP, um fotodiodo do PIN integrados com uma unidade do pré-amplificador da transporte-impedância (TIA) e de controle de MCU. Todos os módulos satisfazem a classe mim exigências de segurança do laser. Os transceptores são compatíveis com acordo da Multi-fonte de SFP (MSA) e SFF-8472. Para mais informações, refira por favor SFP MSA.
Características óticas (SUPERIORES (C) = ℃ 0 a 70, SUPERIOR (I) =-40 ao ℃ 85, VCC = 3,13 a 3,47 V)
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota |
| Transmissor | ||||||
| Comprimento de onda de funcionamento | λ | 1290 | 1310 | 1330 | nanômetro | |
| Avenida. potência de saída (permitido) | PAVIMENTE | -8 | -4 | dBm | 1 | |
| Relação da extinção | ER | 9 | DB | 1 | ||
| Largura espectral do RMS | Δλ | 0,65 | nanômetro | |||
| Tempo da elevação/queda (20%~80%) | Tr/Tf | 0,26 | ns | 2 | ||
| Pena da dispersão | TDP | 3,9 | DB | |||
| Olho ótico da saída | Complacente com IEEE802.3 z (segurança do aser da classe 1) | |||||
| Receptor | ||||||
| Comprimento de onda de funcionamento | λ | 1310 | nanômetro | |||
| Sensibilidade do receptor | PSEN1 | -22 | dBm | 3 | ||
| Sobrecarga | PAVIMENTE | -3 | dBm | 3 | ||
| O LOS afirma | Pa | -35 | dBm | |||
| O LOS De-afirma | Paládio | -24 | dBm | |||
| Histerese do LOS | Paládio-Pa | 0,5 | DB | |||
Notas:
1. Medido em 1250Mb/s comteste padrão deteste deNRZ de PRBS 2 223 – 1.
2. Não filtrado, medido com um PRBS223 – 1 teste padrão de teste @1.25Gbps
3. Medido em 1250Mb/s com teste padrão de teste de NRZ de PRBS 223 – 1 para as JUJUBAS < 1x10="">-12
Especificações diagnósticas de Digitas
Os transceptores D20 de OLSP3112L-C (mim) podem ser usados nos sistemas de anfitrião que exigem diagnósticos digitais internamente ou externamente calibrados.
| Parâmetro | Símbolo | Unidades | Mínimo. | Máximo. | Precisão | Nota |
| Temperatura do transceptor | DTemp-E | ºC | -45 | +90 | ±5ºC | 1 |
| Tensão de fonte do transceptor | DVoltage | V | 2,8 | 4,0 | ±3% | |
| Corrente da polarização do transmissor | DBias | miliampère | 2 | 15 | ±10% | 2 |
| Transmissor potência de saída | DTx-poder | dBm | -9 | -3 | ±3dB | |
| Poder de entrada médio do receptor | DRx-poder | dBm | -25 | 0 | ±3dB |
Notas:
1. Ao operar o ºC temp.=0~70, a escala será min=-5, Max=+75
2. A precisão da corrente da polarização de Tx é 10% da corrente real do motorista do laser ao laser
3. Calibração interno/externo compatível.
Características do produto
●Taxas de bocado dos apoios 1.25Gbps/1.0625Gbps
●Conector frente e verso do LC
●Pegada pluggable quente de SFP
●transmissor do laser de 1310nm FP e fotodetector do PIN
●Aplicável para a conexão de 20Km SMF
●Consumo da baixa potência, < 0="">
●Relação do monitor diagnóstico de Digitas
●Complacente com SFP MSA e SFF-8472
●Baixo IEM mesmo e proteção excelente do ESD
●Temperatura de caso de funcionamento: Commerical: °C 0 a 70 Industrial: - °C 40 a 85
Aplicações
●Gigabit Ethernet
●Canal da fibra
●Interruptor para comutar a relação
●Aplicações comutadas da placa traseira
●Relação do router/servidor
●Outros sistemas de transmissão óticos
