| Lugar de origem: | Shenzhen China |
|---|---|
| Marca: | OLKOPTO |
| Certificação: | RoHS FCC CE GS UL FDA etc |
| Número do modelo: | OLSP3112L-CD10 |
| Quantidade de ordem mínima: | 1PC |
| Detalhes da embalagem: | Pacote individual ou 10pcs/pallet ou 20pcs/pallet |
| Tempo de entrega: | 3-5 dias de trabalho |
| Termos de pagamento: | T/T ou 30 dias líquidos |
| Habilidade da fonte: | 80-120k pelo mês |
| Taxa de dados: | 1.25Gbps/1.0625Gbps | Fatora de formulários: | SFP |
|---|---|---|---|
| Número da peça: | OLSP3112L-CD10 | Compatibilidade: | Zimbro |
| Tipo da fibra: | SMF | DDM/DOM: | Apoiado |
| Temperatura: | °C 0~70 | Conector: | Duplex do LC |
| Comprimento de onda: | 1310nm | Distância: | 10km |

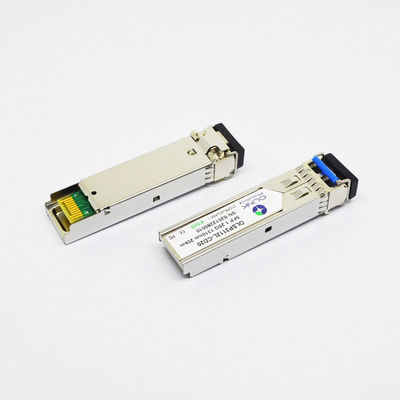

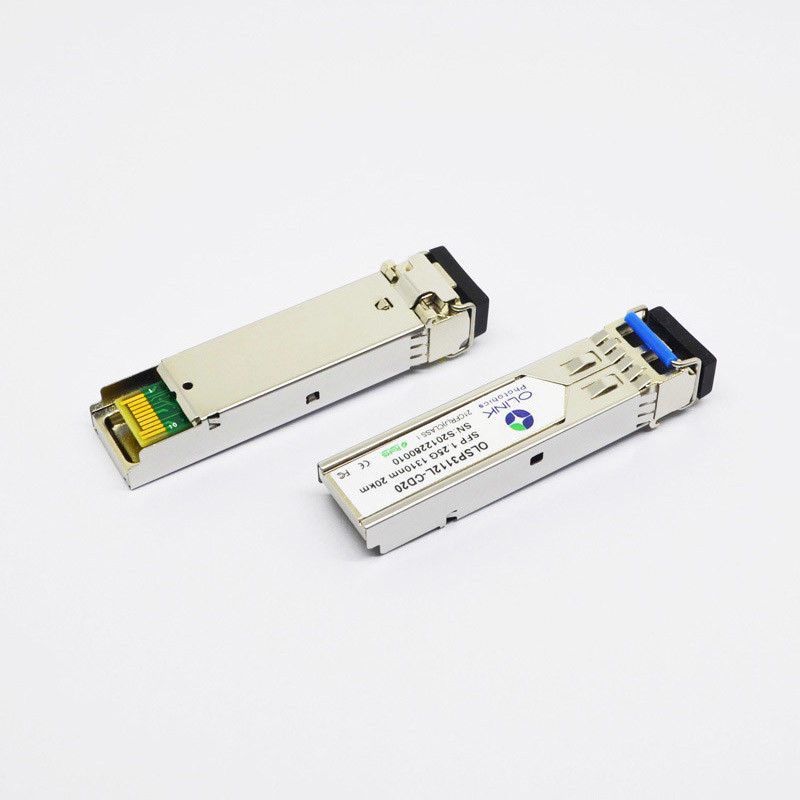

Módulo compatível do transceptor do zimbro de 1000BASE-LX/LH SFP 1310nm 10km LC
Detalhes do produto
O módulo compatível do transceptor do zimbro de 1000BASE-LX/LH SFP 1310nm 10km LC consiste em três seções: um transmissor do laser do FP, um fotodiodo do PIN integrados com uma unidade do pré-amplificador da transporte-impedância (TIA) e de controle de MCU. Apoia a dados-taxa dupla de 1.25Gbps/1.0625Gbps e de distância de transmissão de 10km com SMF.
Características óticas (SUPERIORES (C) = ℃ 0 a 70, SUPERIOR (I) =-40 ao ℃ 85, VCC = 3,13 a 3,47 V)
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota |
| Transmissor | ||||||
| Comprimento de onda de funcionamento | λ | 1290 | 1310 | 1330 | nanômetro | |
| Avenida. potência de saída (permitido) | PAVIMENTE | -9 | -3 | dBm | 1 | |
| Relação da extinção | ER | 9 | DB | 1 | ||
| Largura espectral do RMS | Δλ | 0,65 | nanômetro | |||
| Tempo da elevação/queda (20%~80%) | Tr/Tf | 0,26 | ns | 2 | ||
| Pena da dispersão | TDP | 3,9 | DB | |||
| Olho ótico da saída | Complacente com IEEE802.3 z (segurança do aser da classe 1) | |||||
| Receptor | ||||||
| Comprimento de onda de funcionamento | λ | 1310 | nanômetro | |||
| Sensibilidade do receptor | PSEN1 | -22 | dBm | 3 | ||
| Sobrecarga | PAVIMENTE | 0 | dBm | 3 | ||
| O LOS afirma | Pa | -35 | dBm | |||
| O LOS De-afirma | Paládio | -24 | dBm | |||
| Histerese do LOS | Paládio-Pa | 0,5 | DB | |||
Notas:
1. Medido em 1.25Gb/s comteste padrão deteste deNRZ de PRBS 2 223 – 1.
2. Não filtrado, medido com um PRBS223 – 1 teste padrão de teste @1.25Gbps
3. Medido em 1.25Gb/s com teste padrão de teste de NRZ de PRBS 223 – 1 para as JUJUBAS < 1x10="">-12
Características de funcionamento gerais
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota |
| Taxa de dados | Dr. | 1,25 | Gb/s | |||
| Tensão de fonte | Vcc | 3,13 | 3,3 | 3,47 | V | |
| Fonte atual | Icc5 | 220 | miliampère | |||
| Temp de funcionamento do caso. | Tc | 0 | 70 | °C | ||
| SI | -40 | 85 |
Aplicações
●Gigabit Ethernet e canal da fibra
●Interruptor para comutar a relação e aplicações comutadas da placa traseira
●Relação do router/servidor
●Outros sistemas de transmissão óticos
Informação pedindo
| Número da peça | Descrição |
| OLSP3112L-CD10 | SFP, 1.25G, 1310nm, 10Km, 0~70℃, com o monitor diagnóstico de Digitas |
| OLSP3112L-ID10 | SFP, 1.25G, 1310nm, 10Km, -40~85℃, com o monitor diagnóstico de Digitas |
