| Lugar de origem: | Shenzhen China |
|---|---|
| Marca: | OLKOPTO |
| Certificação: | RoHS FCC CE GS UL FDA etc |
| Número do modelo: | OLSP3112L-CD10 |
| Quantidade de ordem mínima: | 1PC |
| Detalhes da embalagem: | Pacote individual ou 10pcs/pallet ou 20pcs/pallet |
| Tempo de entrega: | 3-5 dias de trabalho |
| Termos de pagamento: | T/T ou 30 dias líquidos |
| Habilidade da fonte: | 80-120k pelo mês |
| Taxa de dados: | 1.25Gbps/1.0625Gbps | Fatora de formulários: | SFP |
|---|---|---|---|
| Compatibilidade: | ARISTA | Conector: | Duplex do LC |
| Componentes óticos: | FP 1310nm | Comprimento de onda: | 1310nm |
| Distância: | 10km | Temperatura: | °C 0~70 |
| DDM/DOM: | Apoiado | Tipo da fibra: | SMF |
| Realçar: | 10km 1000BASE LX SFP,1.25G 1000BASE LX SFP,SFP G 1 |
||

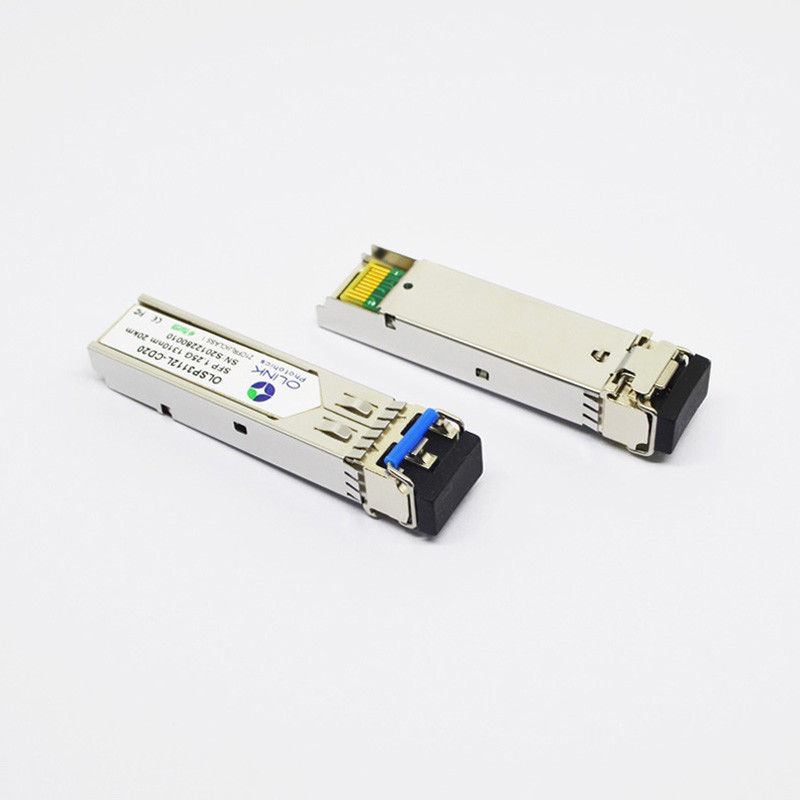

Os DOM 1,25 compatíveis do Arista 1000BASE LX SFP G 1310nm 10km LC SMF
Arista ótico do transceptor dos DOM LC SMF de 1000BASE-LX SFP 1310nm 10km compatível
Descrições do produto
O Arista ótico do transceptor dos DOM LC SMF de 1000BASE-LX SFP 1310nm 10km compatível aplica-se à dados-taxa dupla de 1.25Gbps/1.0625Gbps e à distância de transmissão de 10km com SMF e a compatível com Arista. O transceptor consiste em três seções: um transmissor do laser do FP, um fotodiodo do PIN integrados com uma unidade do pré-amplificador da transporte-impedância (TIA) e de controle de MCU.
Especificações diagnósticas de Digitas
Os transceptores D10 de OLSP3112L-C (mim) podem ser usados nos sistemas de anfitrião que exigem diagnósticos digitais internamente ou externamente calibrados.
| Parâmetro | Símbolo | Unidades | Mínimo. | Máximo. | Precisão | Nota |
| Temperatura do transceptor | DTemp-E | ºC | -45 | +90 | ±5ºC | 1 |
| Tensão de fonte do transceptor | DVoltage | V | 2,8 | 4,0 | ±3% | |
| Corrente da polarização do transmissor | DBias | miliampère | 2 | 15 | ±10% | 2 |
| Transmissor potência de saída | DTx-poder | dBm | -10 | -2 | ±3dB | |
| Poder de entrada médio do receptor | DRx-poder | dBm | -25 | 0 | ±3dB |
Notas:
1. Ao operar o ºC temp.=0~70, a escala será min=-5, Max=+75
2. A precisão da corrente da polarização de Tx é 10% da corrente real do motorista do laser ao laser
3. Calibração interno/externo compatível.
Características elétricas (SUPERIORES (C) = ℃ 0 a 70, SUPERIOR (I) =-40 ao ℃ 85, VCC = 3,13 a 3,47 V)
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota |
| Transmissor | ||||||
| Balanço diferencial da entrada de dados | VIN, PP | 120 | 820 | mVpp | 1 | |
| Inutilização de Tx Entrada-alta | VIH | 2,0 | Vcc+0.3 | V | ||
| Inutilização de Tx Entrada-baixa | VIL | 0 | 0,8 | V | ||
| Falha de Tx Saída-alta | VOH | 2,0 | Vcc+0.3 | V | 2 | |
| Falha de Tx Saída-baixa | VOL | 0 | 0,5 | V | 2 | |
| Impedância diferencial entrada | Rin | 100 | Ω | |||
| Receptor | ||||||
| Balanço diferencial da saída de dados | Vout, pp | 300 | 650 | 800 | mVpp | 3 |
| Rx LOS Saída-alto | VROH | 2,0 | Vcc+0.3 | V | 2 | |
| Rx LOS Saída-baixo | VROL | 0 | 0,8 | V | 2 | |
Notas:
1. C.A. de TD+ /are internamente acoplada com terminação 100Ω diferencial dentro do módulo.
2. A falha de Tx e Rx LOS são as saídas de coletor aberto, que devem ser levantadas com o 4.7k aos resistores 10kΩ na placa do anfitrião. Levante a tensão entre 2.0V e Vcc+0.3V.
3. As saídas de RD+/- estão internamente C.A. acopladas, e devem ser terminadas com 100Ω (diferencial) no usuário SERDES.
Informação pedindo
| Número da peça | Descrição |
| OLSP3112L-CD10 | SFP, 1.25G, 1310nm, 10Km, 0~70℃, com o monitor diagnóstico de Digitas |
| OLSP3112L-ID10 | SFP, 1.25G, 1310nm, 10Km, -40~85℃, com o monitor diagnóstico de Digitas |
