| Lugar de origem: | Shenzhen China |
|---|---|
| Marca: | OLKOPTO |
| Certificação: | RoHS FCC CE GS UL FDA etc |
| Número do modelo: | OLSP8512L-CDS5 |
| Quantidade de ordem mínima: | 1PC |
| Detalhes da embalagem: | Pacote individual ou 10pcs/pallet ou 20pcs/pallet |
| Tempo de entrega: | 3-5 dias de trabalho |
| Termos de pagamento: | T/T ou 30 dias líquidos |
| Habilidade da fonte: | 80-120k pelo mês |
| Fatora de formulários: | SFP | Taxa de dados: | 1.25Gbps/1.0625Gbps |
|---|---|---|---|
| Compatibilidade: | Extremo | Comprimento de onda: | 850nm |
| Distância: | 550M | Conector: | Duplex do LC |
| DDM/DOM: | Apoiado | Tipo da fibra: | MMF |
| Variação da temperatura comercial: | °C 0 a 70 | Variação da temperatura industrial: | °C -40 a 85 |
| Realçar: | transceptor da fibra ótica de 550m,transceptor da fibra ótica 3.3V,550m 1000base sfp |
||

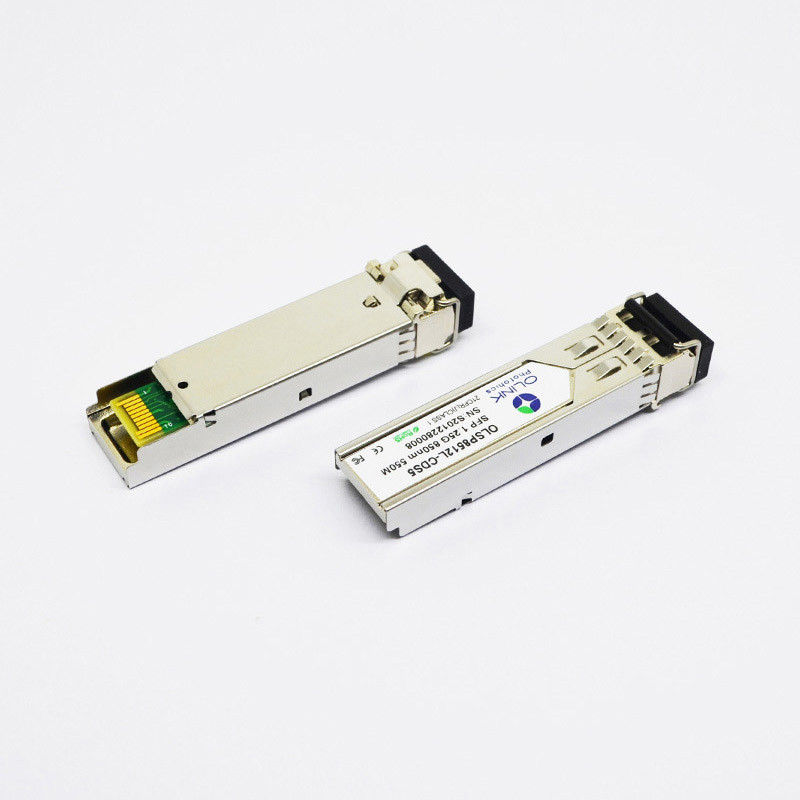

Transceptor compatível extremo 1000BASE-SX 850nm 550m da fibra ótica de SFP
Módulo compatível extremo do transceptor ótico 1000BASE-SX SFP 850nm 550m de SFP
Características do produto
O OLSP8512L-CDS5 de Olinkcom é módulo pluggable quente do transceptor do Pequeno-Formulário-fator 3.3V. Projetou expressamente para as aplicações de comunicação de alta velocidade que exigem taxas até 11.3Gb/s, ele projetou ser complacente com XFP MSA. A ligação de dados até 40km do módulo na fibra do único modo 9/125um.
Pin Defintion And Functions
| Pin | Símbolo | Nome/descrição | Notas |
| 1 | VeeT | Terra de Tx | |
| 2 | Falha de Tx | Indicação da falha de Tx, saída de coletor aberto, “H ativo” | 1 |
| 3 | Inutilização de Tx | LVTTL entrou, interno levanta, Tx desabilitou em “H” | 2 |
| 4 | MOD-DEF2 | entrada/saída de 2 dados da relação de série do fio (SDA) | 3 |
| 5 | MOD-DEF1 | entrada de pulso de disparo da relação de série de 2 fios (LCC) | 3 |
| 6 | MOD-DEF0 | Indicação atual modelo | 3 |
| 7 | Taxa seleta | Nenhuma conexão | |
| 8 | LOS | Perda de Rx de sinal, saída de coletor aberto, “H ativo” | 4 |
| 9 | Vire | Terra de Rx | |
| 10 | Vire | Terra de Rx | |
| 11 | Vire | Terra de Rx | |
| 12 | RD | Dados recebidos inversos para fora | 5 |
| 13 | RD+ | Dados recebidos para fora | 5 |
| 14 | Vire | Terra de Rx | |
| 15 | VccR | Fonte de alimentação de Rx | |
| 16 | VccT | Fonte de alimentação de Tx | |
| 17 | VeeT | Terra de Tx | |
| 18 | TD+ | Transmita dados dentro | 6 |
| 19 | TD | Inverso transmita dados dentro | 6 |
| 20 | VeeT | Terra de Tx |
Notas:
1. Quando alta, esta saída indica uma falha do laser de algum tipo. O ponto baixo indica a operação normal. E deve ser levantado com uns 4,7 – o resistor 10KΩ na placa do anfitrião.
2. A inutilização de TX é uma entrada que seja usada para interromper a saída ótica do transmissor. É levantada dentro do módulo com uns 4,7 – o resistor 10KΩ. Seus estados são:
Ponto baixo (0 – 0.8V): Transmissor em (>0.8, < 2="">
Elevação (2.0V~Vcc+0.3V): O transmissor desabilitou aberto: O transmissor desabilitou
3. Modificação-Def 0,1,2. Estes são os pinos da definição do módulo. Devem ser levantados com um 4.7K – resistor 10KΩ na placa do anfitrião. Levante a tensão estará entre 2.0V~Vcc+0.3V.
A modificação-Def 0 foi aterrada pelo módulo para indicar que o módulo esta presente
A modificação-Def 1 é a linha do pulso de disparo de relação de série de dois fios para a identificação de série
A modificação-Def 2 é a linha de dados de relação de série de dois fios para a identificação de série
4. Quando alta, esta saída indica a perda do sinal (LOS). O ponto baixo indica a operação normal.
5. RD+/-: Estas são as saídas diferenciais do receptor. São as linhas 100Ω diferenciais acopladas C.A. que devem ser terminadas com 100Ω (diferencial) no usuário SERDES. O acoplamento da C.A. é feito dentro do módulo e assim não exigido na placa do anfitrião.
6. TD+/-: Estas são as entradas diferenciais do transmissor. C. a.-são acoplados, linhas diferenciais com terminação 100Ω diferencial dentro do módulo. O acoplamento da C.A. é feito dentro do módulo e assim não exigido na placa do anfitrião.
Aplicações
●Gigabit Ethernet
●Canal da fibra
●Interruptor para comutar a relação
●Aplicações comutadas da placa traseira
●Relação do router/servidor
●Outros sistemas de transmissão óticos
Informação pedindo
| Número da peça | Descrição |
| OLSP8512L-CDS5 | SFP, 1.25Gbps, 850nm, multimodo, 550m, 0~70℃, com o monitor diagnóstico de Digitas |
| OLSP8512L-IDS5 | SFP, 1.25Gbps, 850nm, multimodo, 550m, -40~85℃, com o monitor diagnóstico de Digitas |
