| Lugar de origem: | Shenzhen China |
|---|---|
| Marca: | OLKOPTO |
| Certificação: | RoHS FCC CE GS UL FDA etc |
| Número do modelo: | OLSP8512L-CDS5 |
| Quantidade de ordem mínima: | 1PC |
| Detalhes da embalagem: | Pacote individual ou 10pcs/pallet ou 20pcs/pallet |
| Tempo de entrega: | 3-5 dias de trabalho |
| Termos de pagamento: | T/T ou 30 dias líquidos |
| Habilidade da fonte: | 80-120k pelo mês |
| Fatora de formulários: | SFP | Taxa de dados: | 1.25Gbps/1.0625Gbps |
|---|---|---|---|
| Compatibilidade: | DELL | Conector: | Duplex do LC |
| Comprimento de onda: | 860nm | Distância: | 550M |
| Relação da extinção: | >9dB | Poder de TX: | -9,5 ~ - 3dBm |
| DDM/DOM: | Apoiado | Tipo da fibra: | MMF |
| Temperatura: | °C 0~70 | Garantia: | 3 anos |
| Realçar: | transceptores óticos de 860nm SFP,Transceptores óticos do FCC SFP,transceptor do sfp da fibra de 550m |
||

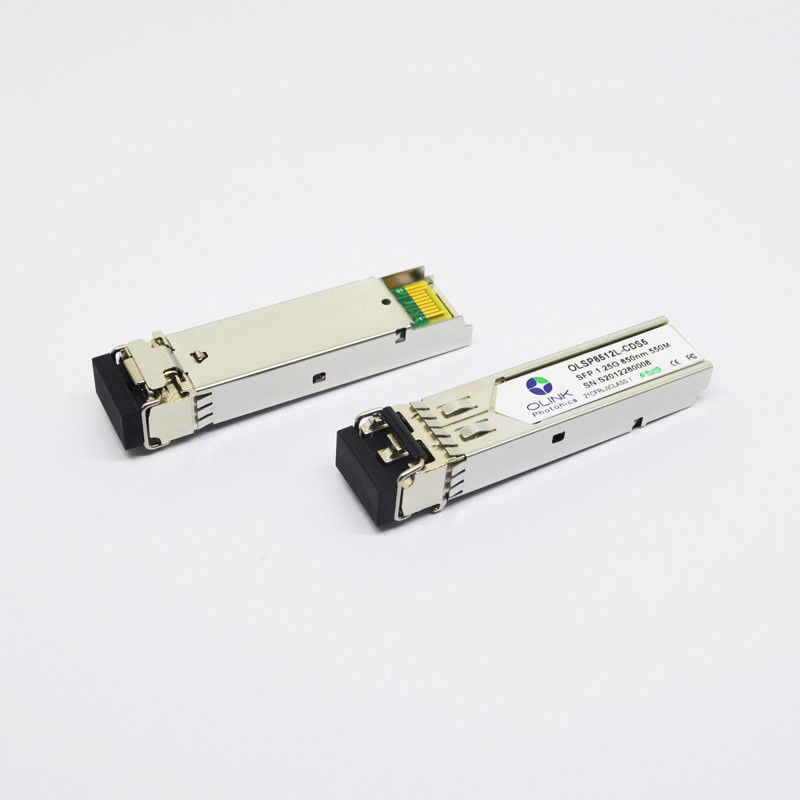

Transceptores óticos 1000BASE-SX de SFP da fibra de Dell Compatible 860nm MMF
Transceptor da fibra ótica dos DOM LC MMF SFP de 1000BASE-SX Dell Compatible 850nm 550m
Descrições do produto
Este é o transceptor consiste em três seções: um transmissor do laser de VCSEL, um fotodiodo do PIN integrados com uma unidade do pré-amplificador da transporte-impedância (TIA) e de controle de MCU. Todos os módulos satisfazem a classe mim exigências de segurança do laser e dados-taxa de apoio de 1.25Gbps e de distância de transmissão de 550m com o MMF. Os transceptores são compatíveis com acordo da Multi-fonte de SFP (MSA) e SFF-8472. Para mais informações, refira por favor SFP MSA.
Características de funcionamento gerais
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota |
| Taxa de dados | Dr. | 1,25 | Gb/s | |||
| Tensão de fonte | Vcc | 3,13 | 3,3 | 3,47 | V | |
| Fonte atual | Icc5 | 220 | miliampère | |||
| Temp de funcionamento do caso. | Tc | 0 | 70 | °C | ||
| SI | -40 | 85 |
Especificações diagnósticas de Digitas
Os transceptores DS5 de OLSP8512L-C (mim) podem ser usados nos sistemas de anfitrião que exigem diagnósticos digitais internamente ou externamente calibrados.
| Parâmetro | Símbolo | Unidades | Mínimo. | Máximo. | Precisão | Nota |
| Temperatura do transceptor | DTemp-E | ºC | -45 | +90 | ±5ºC | 1 |
| Tensão de fonte do transceptor | DVoltage | V | 2,8 | 4,0 | ±3% | |
| Corrente da polarização do transmissor | DBias | miliampère | 2 | 15 | ±10% | 2 |
| Transmissor potência de saída | DTx-poder | dBm | -11 | 1 | ±3dB | |
| Poder de entrada médio do receptor | DRx-poder | dBm | -21 | 0 | ±3dB |
Notas:
1. Ao operar o ºC temp.=0~70, a escala será min=-5, Max=+75
2. A precisão da corrente da polarização de Tx é 10% da corrente real do motorista do laser ao laser
3. Calibração interno/externo compatível.
Características óticas (SUPERIORES (C) = ℃ 0 a 70, SUPERIOR (I) =-40 ao ℃ 85, VCC = 3,13 a 3,47 V)
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota |
| Transmissor | ||||||
| Comprimento de onda de funcionamento | λ | 840 | 850 | 860 | nanômetro | |
| Avenida. potência de saída (permitido) | PAVIMENTE | -10 | 0 | dBm | 1 | |
| Relação da extinção | ER | 9 | DB | 1 | ||
| Largura espectral do RMS | Δλ | 0,65 | nanômetro | |||
| Tempo da elevação/queda (20%~80%) | Tr/Tf | 0,25 | picosegundo | 2 | ||
| Olho ótico da saída | Complacente com o IEEE802.3 z &ITU G.957 complacente (segurança do aser da classe 1) | |||||
| Receptor | ||||||
| Comprimento de onda de funcionamento | λ | 840 | 850 | 860 | nanômetro | |
| Sensibilidade do receptor | PSEN1 | -18 | dBm | 3 | ||
| Sobrecarga | PAVIMENTE | -3 | dBm | 3 | ||
| O LOS afirma | Pa | -35 | dBm | |||
| O LOS De-afirma | Paládio | -20 | dBm | |||
| Histerese do LOS | Paládio-Pa | 0,5 | DB | |||
Notas:
1. Medido em 1.25Gb/s com teste padrão de teste de NRZ de PRBS 223 – 1.
2. Não filtrado, medido com um teste padrão de teste @1.25Gbpsde PRBS 223-1
3. Medido em 1.25Gb/s com teste padrão de teste de NRZ de PRBS 223 – 1 para as JUJUBAS < 1x10="">-10
Projetores do produto
* elevado desempenho
* aplicação larga
* protocolos e standard de segurança
Escala útil
1. Gigabit Ethernet
2. Canal da fibra
3. Interruptor para comutar a relação
4. Aplicações comutadas da placa traseira
5. Relação do router/servidor
6. Outros sistemas de transmissão óticos
