| Lugar de origem: | Shenzhen China |
|---|---|
| Marca: | OLKOPTO |
| Certificação: | RoHS FCC CE GS UL FDA etc |
| Número do modelo: | OLSP8512L-CDS5 |
| Quantidade de ordem mínima: | 1PC |
| Detalhes da embalagem: | Pacote individual ou 10pcs/pallet ou 20pcs/pallet |
| Tempo de entrega: | 3-5 dias de trabalho |
| Termos de pagamento: | T/T ou 30 dias líquidos |
| Habilidade da fonte: | 80-120k pelo mês |
| Taxa de dados: | 1.25Gbps/1.0625Gbps | Fatora de formulários: | SFP |
|---|---|---|---|
| Compatibilidade: | Brocado | Conector: | Duplex do LC |
| Comprimento de onda: | 850nm | Distância: | 550M |
| Poder de TX: | -9,5 ~ - 3dBm | DDM/DOM: | Apoiado |
| Tipo do receptor: | pino | Tipo da fibra: | MMF |
| Realçar: | 850nm transceptores óticos do PIN SFP,transceptores óticos de 850nm LC SFP,transceptor da fibra do PIN 850nm |
||

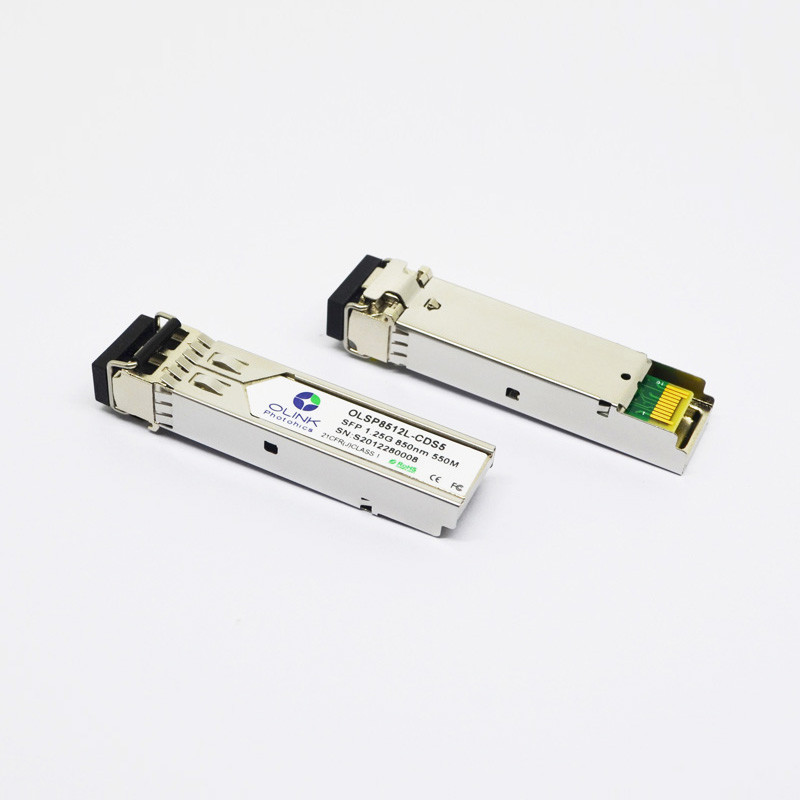

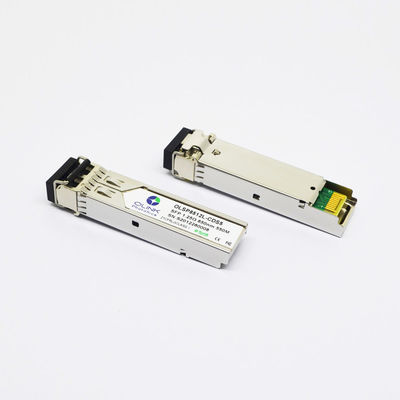

Brocado ótico frente e verso dos transceptores do PIN SFP do LC compatível para Gigabit Ethernet
Brocado compatível 1000BASE-SX SFP 850nm 550m LC do transceptor ótico da fibra de SFP
Describle
Este transceptor ótico da fibra de SFP dá-lhe uma grande variedade de opções da conectividade de Gigabit Ethernet para o centro de dados, o armário da fiação da empresa, e as aplicações do transporte do prestador de serviços.
Avaliações máximas absolutas
| Parâmetro | Símbolo | Mínimo. | Máximo. | Unidade | Nota |
| Tensão de fonte | Vcc | -0,5 | 4,0 | V | |
| Temperatura de armazenamento | TS | -40 | 85 | °C | |
| Humidade relativa | RH | 0 | 85 | % |
Nota: O esforço além das avaliações absolutas do máximo pode causar dano permanente ao transceptor.
Características elétricas (SUPERIORES (C) = ℃ 0 a 70, SUPERIOR (I) =-40 ao ℃ 85, VCC = 3,13 a 3,47 V)
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota |
| Transmissor | ||||||
| Balanço diferencial da entrada de dados | VIN, PP | 250 | 1200 | mVpp | 1 | |
| Inutilização de Tx Entrada-alta | VIH | 2,0 | Vcc+0.3 | V | ||
| Inutilização de Tx Entrada-baixa | VIL | 0 | 0,8 | V | ||
| Falha de Tx Saída-alta | VOH | 2,0 | Vcc+0.3 | V | 2 | |
| Falha de Tx Saída-baixa | VOL | 0 | 0,8 | V | 2 | |
| Impedância diferencial entrada | Rin | 100 | Ω | |||
| Receptor | ||||||
| Balanço diferencial da saída de dados | Vout, pp | 250 | 550 | mVpp | 3 | |
| Rx LOS Saída-alto | VROH | 2,0 | Vcc+0.3 | V | 2 | |
| Rx LOS Saída-baixo | VROL | 0 | 0,8 | V | 2 | |
Notas:
1. C.A. de TD+ /are internamente acoplada com terminação 100Ω diferencial dentro do módulo.
2. A falha de Tx e Rx LOS são as saídas de coletor aberto, que devem ser levantadas com o 4.7k aos resistores 10kΩ na placa do anfitrião. Levante a tensão entre 2.0V e Vcc+0.3V.
3. As saídas de RD+/- estão internamente C.A. acopladas, e devem ser terminadas com 100Ω (diferencial) no usuário SERDES.
Detalhes
●Taxas de bocado dos apoios 1.25Gbps/1.0625Gbps
●Conector frente e verso do LC
●Pegada pluggable quente de SFP
●transmissor do laser de 850nm VSCEL e fotodetector do PIN
●Aplicável para 550m em 50/125µm, 300m na conexão de 62.5/125µm MMF
●Consumo da baixa potência, < 0="">
●Relação do monitor diagnóstico de Digitas
●Temperatura de caso de funcionamento: Commerical: °C 0 a 70 Industrial: - °C 40 a 85
Aplicações
●Gigabit Ethernet
●Canal da fibra
●Outros sistemas de transmissão óticos
