| Lugar de origem: | Shenzhen China |
|---|---|
| Marca: | OLKOPTO |
| Certificação: | RoHS FCC CE GS UL FDA etc |
| Número do modelo: | OLSP8512L-CDS5 |
| Quantidade de ordem mínima: | 1PC |
| Detalhes da embalagem: | Pacote individual ou 10pcs/pallet ou 20pcs/pallet |
| Tempo de entrega: | 3-5 dias de trabalho |
| Termos de pagamento: | T/T ou 30 dias líquidos |
| Habilidade da fonte: | 80-120k pelo mês |
| Taxa de dados: | 1.25Gbps/1.0625Gbps | Fatora de formulários: | SFP |
|---|---|---|---|
| Conector: | Duplex do LC | Compatibilidade: | ARISTA |
| Distância: | 550M | Comprimento de onda: | 850nm |
| Tipo da fibra: | MMF | DDM/DOM: | Apoiado |
| Realçar: | 850nm módulo ótico dos DOM SFP,módulo ótico de 550m 850nm SFP,850nm ethernet dos DOM sfp |
||

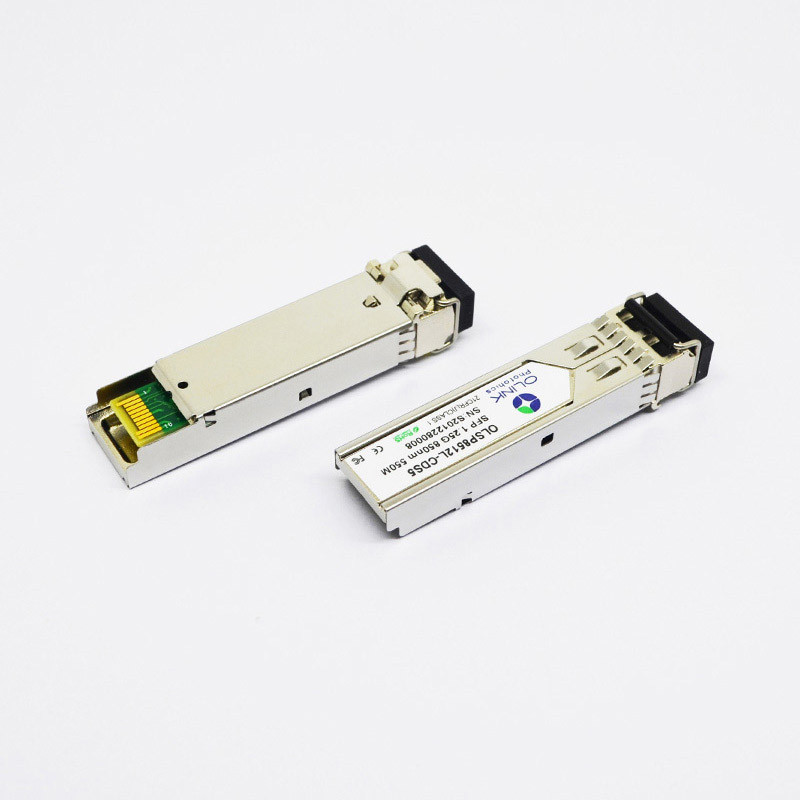

Módulo ótico compatível 850nm 550m 1000BASE-SX dos DOM LC SFP do Arista
Arista compatível do módulo do transceptor dos DOM LC MMF de 1000BASE-SX SFP 850nm 550m
Descrições do produto
Os OLSP8512L-CDS5 de Olinkcom, os transceptores de SFP são elevado desempenho, módulos eficazes na redução de custos que apoiam a dados-taxa de distância de 1.25Gbps e de transmissão de 550m com MMF. O transceptor consiste em três seções: um transmissor do laser de VCSEL, um fotodiodo do PIN integrados com uma unidade do pré-amplificador da transporte-impedância (TIA) e de controle de MCU. Todos os módulos satisfazem a classe mim exigências de segurança do laser. Os transceptores são compatíveis com acordo da Multi-fonte de SFP (MSA) e SFF-8472. Para mais informações, refira por favor SFP MSA.
Características óticas (SUPERIORES (C) = ℃ 0 a 70, SUPERIOR (I) =-40 ao ℃ 85, VCC = 3,13 a 3,47 V)
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota |
| Transmissor | ||||||
| Comprimento de onda de funcionamento | λ | 840 | 850 | 860 | nanômetro | |
| Avenida. potência de saída (permitido) | PAVIMENTE | -10 | 0 | dBm | 1 | |
| Relação da extinção | ER | 9 | DB | 1 | ||
| Largura espectral do RMS | Δλ | 0,65 | nanômetro | |||
| Tempo da elevação/queda (20%~80%) | Tr/Tf | 0,25 | picosegundo | 2 | ||
| Olho ótico da saída | Complacente com o IEEE802.3 z &ITU G.957 complacente (segurança do aser da classe 1) | |||||
| Receptor | ||||||
| Comprimento de onda de funcionamento | λ | 840 | 850 | 860 | nanômetro | |
| Sensibilidade do receptor | PSEN1 | -18 | dBm | 3 | ||
| Sobrecarga | PAVIMENTE | -3 | dBm | 3 | ||
| O LOS afirma | Pa | -35 | dBm | |||
| O LOS De-afirma | Paládio | -20 | dBm | |||
| Histerese do LOS | Paládio-Pa | 0,5 | DB | |||
Notas:
1. Medido em 1.25Gb/s com teste padrão de teste de NRZ de PRBS 223 – 1.
2. Não filtrado, medido com um teste padrão de teste @1.25Gbpsde PRBS 223-1
3. Medido em 1.25Gb/s com teste padrão de teste de NRZ de PRBS 223 – 1 para as JUJUBAS < 1x10="">-10
Características do produto
●Conector frente e verso do LC
●Pegada pluggable quente de SFP
●transmissor do laser de 850nm VSCEL e fotodetector do PIN
●Consumo da baixa potência, < 0="">
●Relação do monitor diagnóstico de Digitas
●Complacente com SFP MSA e SFF-8472
●Baixo IEM mesmo e proteção excelente do ESD
●Temperatura de caso de funcionamento: Commerical: °C 0 a 70 Industrial: - °C 40 a 85
Aplicações
●Gigabit Ethernet e canal da fibra
●Interruptor para comutar a relação
●Aplicações comutadas da placa traseira
●Relação do router/servidor
Informação pedindo
| Número da peça | Descrição |
| OLSP8512L-CDS5 | SFP, 1.25Gbps, 850nm, multimodo, 550m, 0~70℃, com o monitor diagnóstico de Digitas |
| OLSP8512L-IDS5 | SFP, 1.25Gbps, 850nm, multimodo, 550m, -40~85℃, com o monitor diagnóstico de Digitas |
