| Lugar de origem: | Shenzhen China |
|---|---|
| Marca: | OLKOPTO |
| Certificação: | RoHS FCC CE GS UL FDA etc |
| Número do modelo: | OLSB232XL-CD10 |
| Quantidade de ordem mínima: | 1pc |
| Detalhes da embalagem: | Pacote individual ou 10pcs/pallet ou 20pcs/pallet |
| Tempo de entrega: | 3-5 dias de trabalho |
| Termos de pagamento: | T/T ou 30 dias líquidos |
| Habilidade da fonte: | 80-120k pelo mês |
| Taxa de dados: | 25.78Gb/s | Fatora de formulários: | SFP28 |
|---|---|---|---|
| Comprimento de onda: | 1270/1330nm&1330/1270nm | Distância: | 10KM |
| Número da peça: | OLSB232XL-CD10 | Compatibilidade: | costume |
| DDM/DOM: | apoiou | Temperatura: | 0~70°C |
| Realçar: | módulo ótico do transceptor de 10km,Módulo ótico do transceptor 25GBASE-BX,Módulo do transceptor de BiDi SFP28 |
||

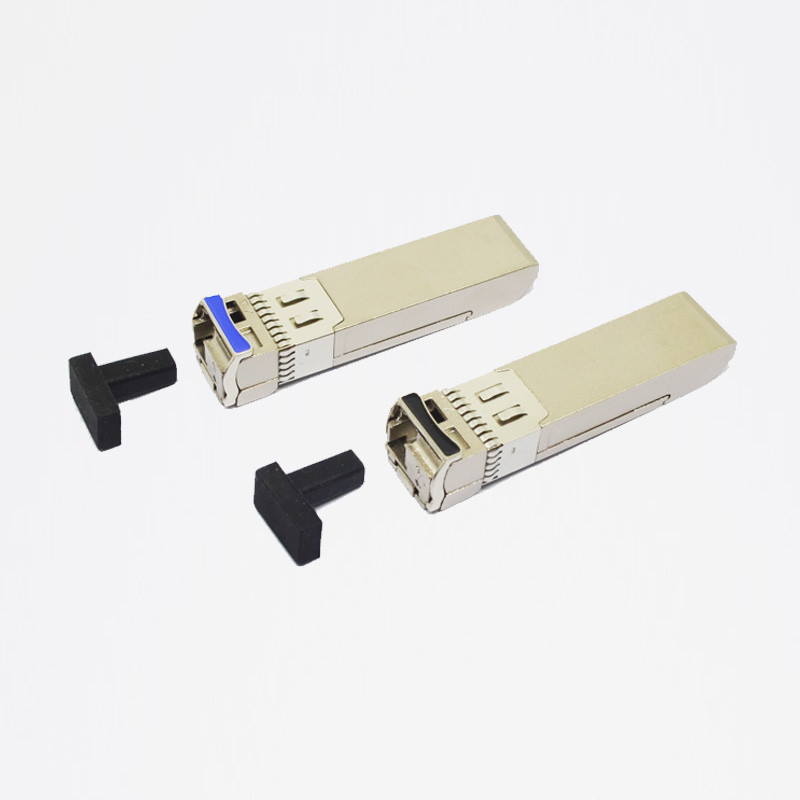

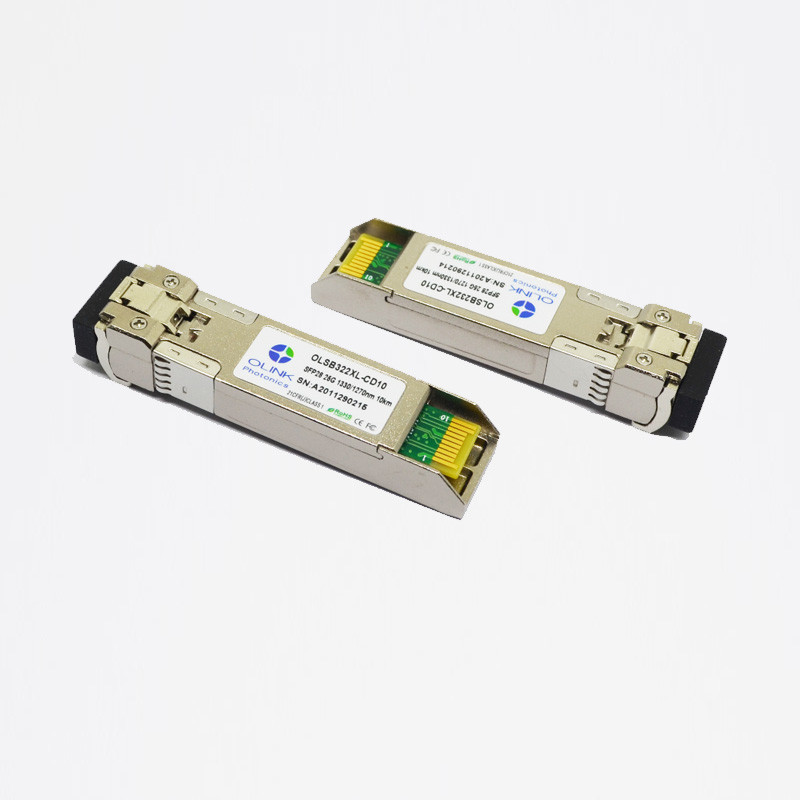

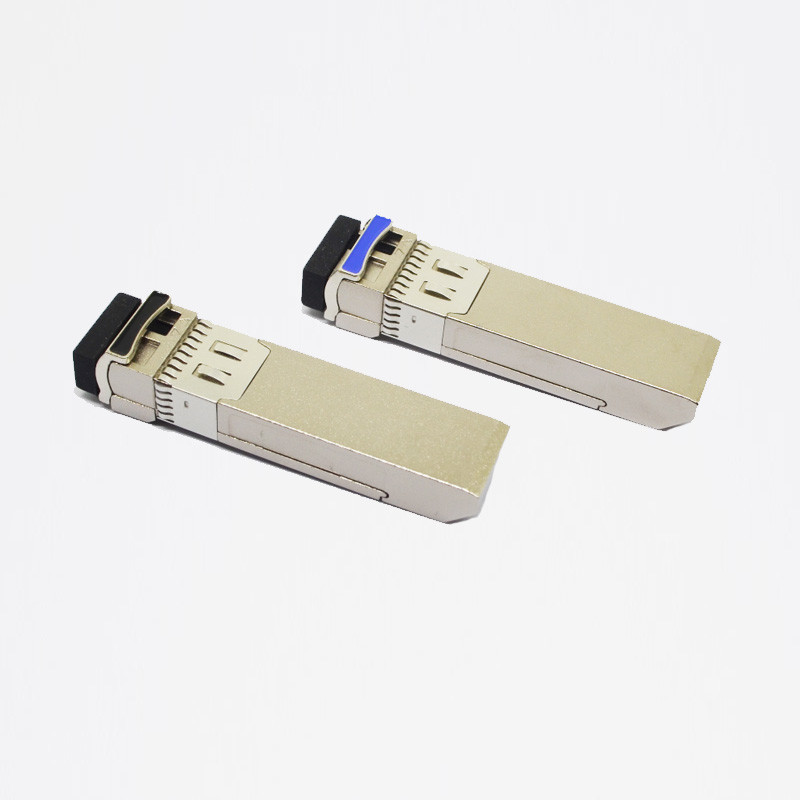

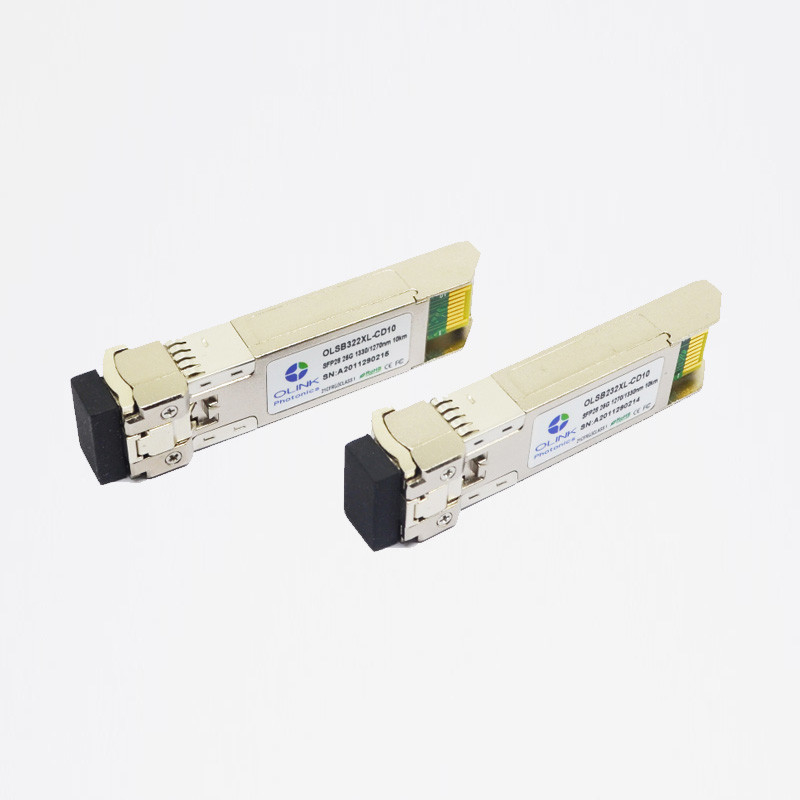

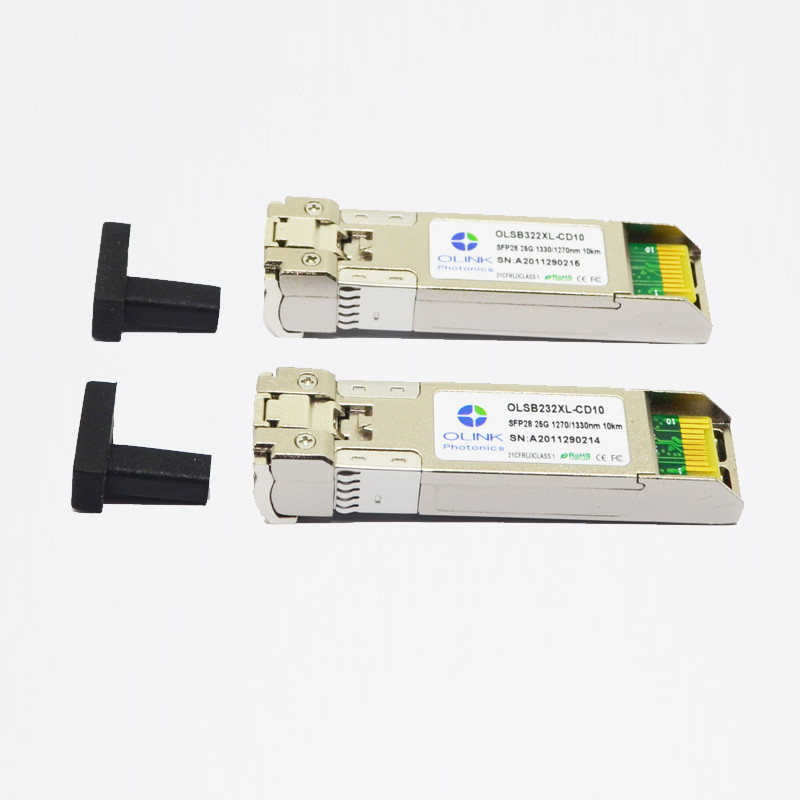

Módulo ótico do transceptor de 25GBASE-BX BiDi SFP28 1270nm/1330nm & de 1330nm/1270nm 10km
Avaliações máximas absolutas
| Parâmetro | Símbolo | Mínimo. | Máximo. | Unidade | Nota |
| Tensão de fonte | Vcc | -0,5 | 4,0 | V | |
| Temperatura de armazenamento | Ts | -40 | 85 | °C | |
| Humidade relativa | RH | 0 | 85 | % |
Nota: O esforço além das avaliações absolutas do máximo pode causar dano permanente ao módulo
Características de funcionamento de Gereral
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota |
| Taxa de dados | 25,78 | Gb/s | ||||
| Tensão de fonte | Vcc | 3,13 | 3,3 | 3,47 | V | |
| Fonte atual | Icc | 450 | miliampère | |||
| Temp de funcionamento do caso. | Tc | 0 | 70 | °C |
Características elétricas do entrada/saída
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota | |
| Transmissor | |||||||
| Diferença. balanço da tensão de entrada | 120 | 820 | mVpp | 1 | |||
| Entrada da inutilização de Tx | H | VIH | 2,0 | Vcc+0.3 | V | ||
| L | VIL | 0 | 0,8 | ||||
| Saída da falha de Tx | H | VOH | 2,0 | Vcc+0.3 | V | 2 | |
| L | VOL | 0 | 0,8 | ||||
| Diferença entrada. Impedância | Zin | 100 | Ω | ||||
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota | |
| Receptor | |||||||
| Diferença. balanço da tensão da saída | 340 | 650 | 800 | mVpp | 3 | ||
| Saída de Rx LOS | H | VOH | 2,0 | Vcc+0.3 | V | 2 | |
| L | VOL | 0 | 0,8 | ||||
Nota 1) C.A. de TD+ /are internamente acoplada com terminação 100Ω diferencial dentro do módulo.
Nota 2) A falha de Tx e Rx LOS são as saídas de coletor aberto, que devem ser levantadas com o 4.7k aos resistores 10kΩ na placa do anfitrião. Levante a tensão entre 2.0V e Vcc+0.3V.
Nota 3) As saídas de RD+/- estão internamente C.A. acopladas, e devem ser terminadas com 100Ω (diferencial) no usuário SERDES.
Características óticas
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota |
| Transmissor | ||||||
| Comprimento de onda de funcionamento | 1250 | 1270 | 1290 | nanômetro | ||
| 1310 | 1330 | 1350 | ||||
| Avenida. potência de saída (permitido) | Po | -3 | 5 | dBm | ||
| Relação da extinção | ER | 3,5 | DB | |||
| largura espectral (- 20dB) | Δλ | 1 | nanômetro | |||
| Ruído relativo da intensidade | RIN | -130 | dB/Hz | |||
| Pena da dispersão | 3 | DB | ||||
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota |
| Receptor | ||||||
| Comprimento de onda de funcionamento | 1330 | nanômetro | ||||
| 1270 | ||||||
| Receptor forçado OMA Sensitivity | Psen | -13 | dBm | |||
| Poder médio do receptor | Pimax | -13,3 | 2 | dBm | ||
| O LOS afirma | Pa | -30 | dBm | |||
| O LOS De-afirma | Paládio | -12 | dBm | |||
| Histerese do LOS | Paládio-Pa | 0,5 | 5 | DB | ||
Características do produto
●complacente a SFF-8402 para a solução SFP28
●Relação do monitor diagnóstico de Digitas com SFF-8472
●Pegada pluggable quente de SFP+
●transmissor de 1270nm/1330nm DFB
●Até as ligações de dados 25.78Gb/s
●Aplicável para a conexão de 10Km SMF
●Margem alta da transmissão
●Consumo da baixa potência<1>
●Única fonte de alimentação 3.3V
●Temperatura de caso de funcionamento: Anúncio publicitário: 0 ~ +70℃
Aplicações
●25,78 única pista de Gb/s
●Outras relações óticas
Informação pedindo
| Número da peça | Descrição |
| OLSB232XL-CD10 | SFP28 LR 25.78G, 0~70℃, 1270/1330nm, BIDI 10Km |
| OLSB322XL-CD10 | SFP28 LR 25.78G, 0~70℃, 1330/1270nm, BIDI 10Km |
