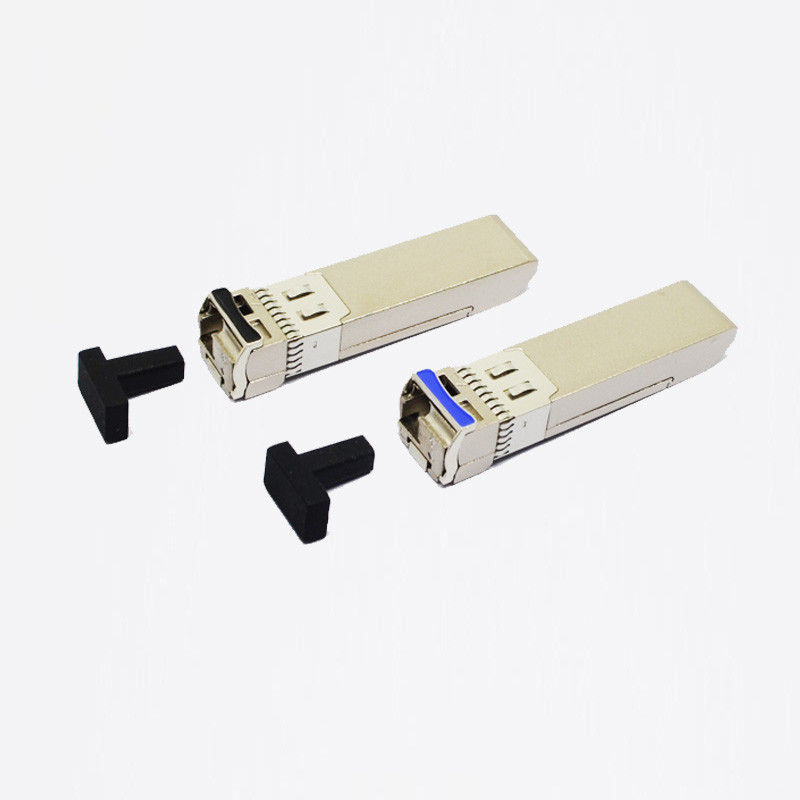

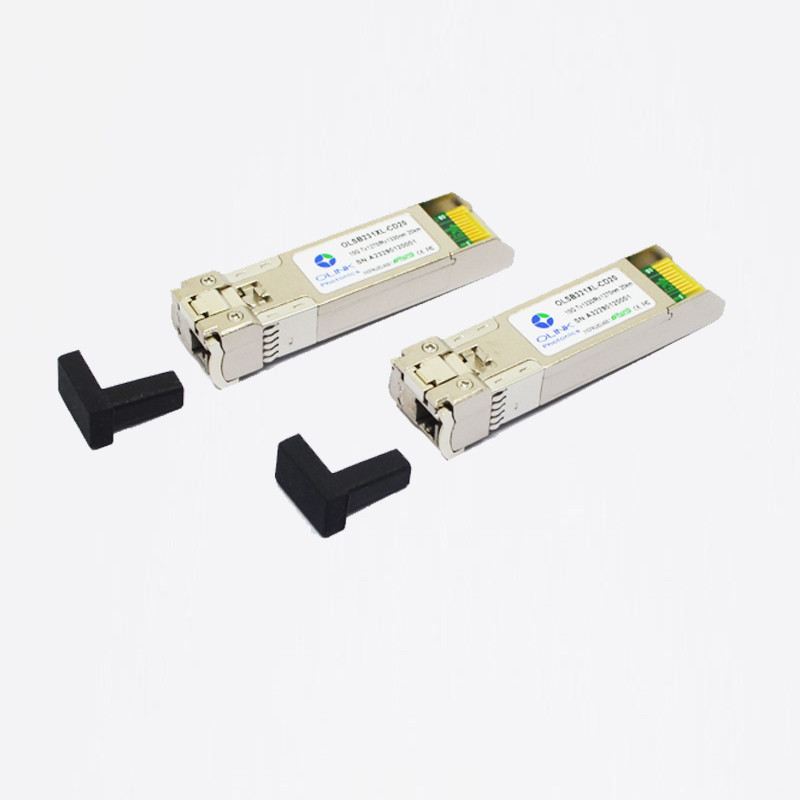

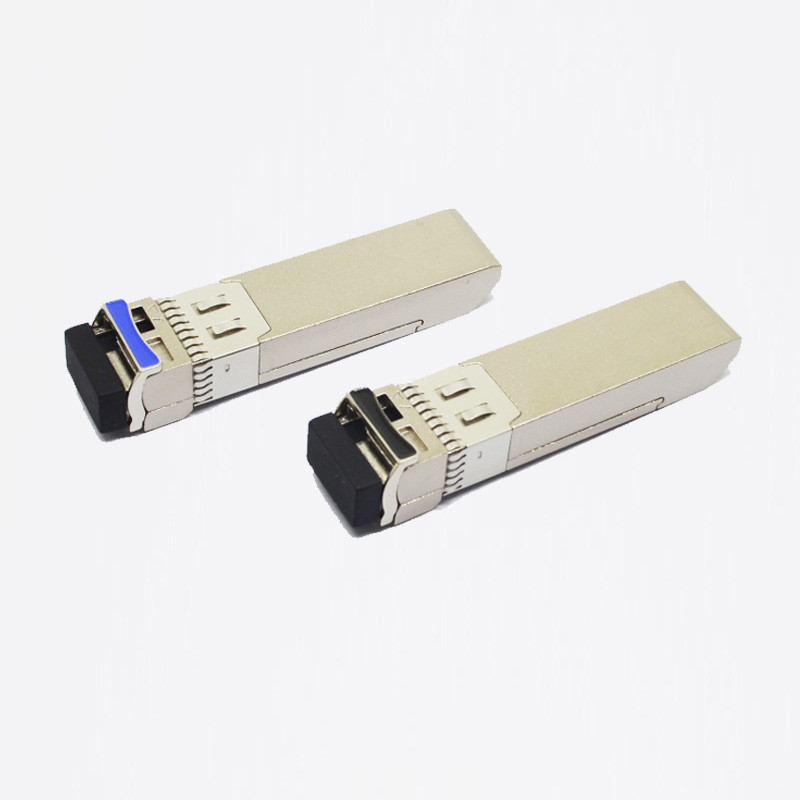

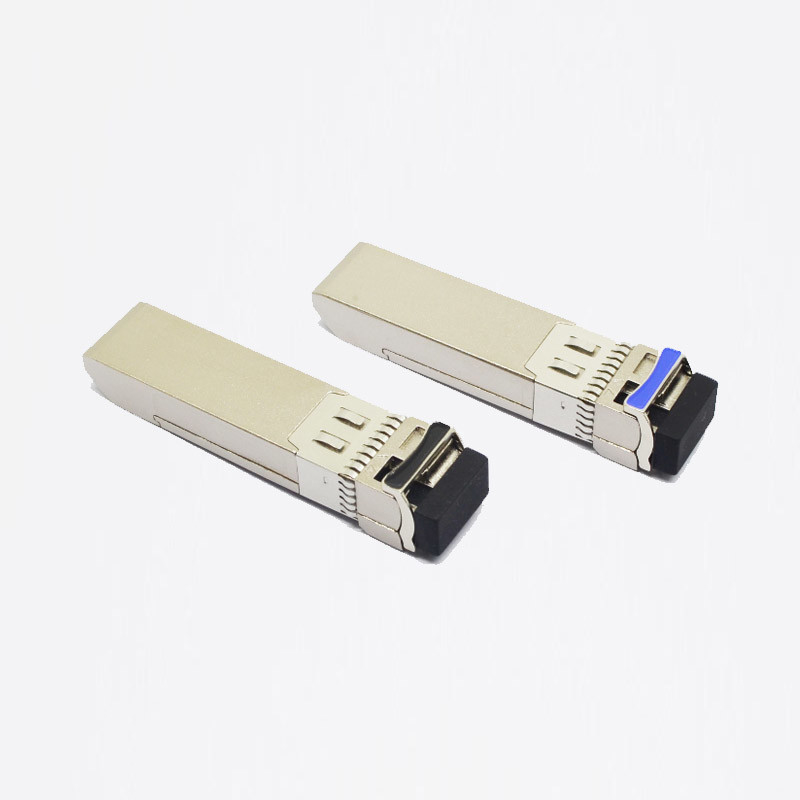

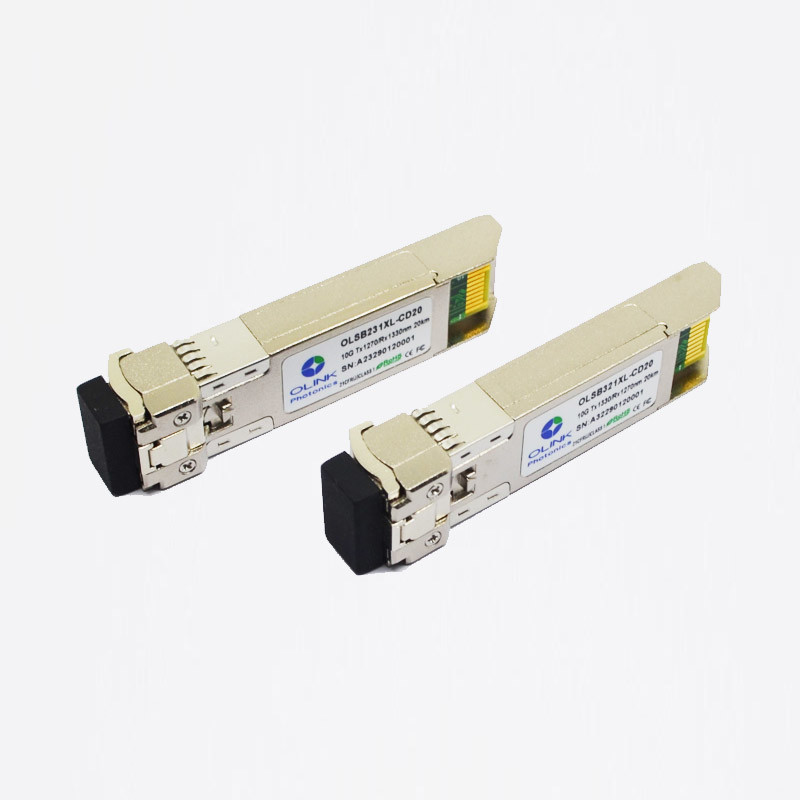

Módulo do transceptor de SFP-10G-BX20D 10G BiDi SFP+ 1330nm-TX/1270nm-RX 20km
Descrições do produto
O transceptor do único modo da série do OLSB321XL-CD20 de Olinkphotonics é fatora de formulários que pequeno o módulo pluggable para comunicações de dados óticas tais como 10GBASE-LR/LW definiu por IEEE 802.3ae. É com o conector de pino de SFP+ 20 para permitir a capacidade quente da tomada. O módulo OLSBxx1XL-CD20 é projetado para a fibra do único modo e opera-se em um comprimento de onda nominal de 1270nm ou de 1330nm; A seção do transmissor usa um poço múltiplo DFB do quantum, que seja laser da classe 1 complacente de acordo com o receptor que internacional do standard de segurança IEC-60825.The a seção usa um pré-amplificador integrado do detector de InGaAs (IDP) montou em um encabeçamento ótico e em um cargo-amplificador de limitação IC. Os projetos do transceptor são aperfeiçoados para a elevação executam - ance e eficaz na redução de custos fornecer clientes as melhores soluções para a telecomunicação.
Avaliações máximas absolutas
| Parâmetro | Símbolo | Mínimo. | Máximo. | Unidade | Nota |
| Tensão de fonte | Vcc | -0,5 | 4,0 | V | |
| Temperatura de armazenamento | TS | -40 | 85 | °C | |
| Humidade relativa | RH | 0 | 85 | % |
Nota: O esforço além das avaliações absolutas do máximo pode causar dano permanente ao transceptor.
Características de funcionamento gerais
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota |
| Taxa de dados | Dr. | 9,95 | 10,3125 | 11,3 | Gb/s | |
| Tensão de fonte | Vcc | 3,13 | 3,3 | 3,47 | V | |
| Fonte atual | Icc5 | 400 | miliampère | |||
| Temp de funcionamento do caso. | Tc | 0 | 70 | °C | ||
| SI | -40 | 85 |
Características elétricas (SUPERIORES (C) = ℃ 0 a 70, SUPERIOR (I) =-20 ao ℃ 80, VCC = 3,13 a 3,47 V)
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota |
| Transmissor | ||||||
| Balanço diferencial da entrada de dados | VIN, PP | 150 | 1200 | mVpp | 1 | |
| Transmita a tensão da inutilização | VD | VCC-0.8 | Vcc | V | ||
| Transmita para permitir a tensão | VEN | Vee | Vee+0.8 | |||
| Impedância diferencial entrada | Rin | 100 | Ω | |||
| Receptor | ||||||
| Balanço diferencial da saída de dados | Vout, pp | 350 | 700 | mVpp | 2 | |
| Tempo de elevação da saída e tempo de queda | Tr, Tf | 28 | Picosegundo | 3 | ||
| O LOS afirmou | VLOS_F | VCC-0.8 | Vcc | V | 4 | |
| O LOS de-afirmou | VLOS_N | Vee | Vee+0.8 | V | 4 | |
Notas:
1. Conectado diretamente aos pinos da entrada de dados de TX. Acoplamento da C.A. dos pinos no motorista IC do laser.
2. Na terminação 100Ω diferencial.
3. 20 – 80%. Medido com placa do teste de conformidade do módulo e teste padrão de teste de OMA. O uso da sequência quatro 1's e quatro 0's no PRBS 9 é uma alternativa aceitável.
4. O LOS é uma saída de coletor aberto. Deve ser levantada com 4.7kΩ – 10kΩ no anfitrião a placa. A operação normal é a lógica 0; a perda de sinal é a lógica 1.
Características óticas (SUPERIORES (C) = ℃ 0 a 70, SUPERIOR (I) =-40 ao ℃ 85, VCC = 3,13 a 3,47 V)
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota |
| Transmissor | ||||||
| Comprimento de onda de funcionamento | λ | 1250 | 1270 | 1290 | nanômetro | |
| 1310 | 1330 | 1350 | ||||
| Avenida. potência de saída (permitido) | PAVIMENTE | -3 | +5 | dBm | 1 | |
| Relação da supressão do Lado-modo | SMSR | 30 | DB | |||
| Relação da extinção | ER | 4,5 | DB | |||
| Largura espectral do RMS | Δλ | 1 | nanômetro | |||
| Tempo da elevação/queda (20%~80%) | Tr/Tf | 50 | picosegundo | |||
| Pena da dispersão | TDP | 3,2 | DB | |||
| Ruído relativo da intensidade | RIN | -128 | dB/Hz | |||
| Olho ótico da saída | Complacente com IEEE 0802.3ae | |||||
| Receptor | ||||||
| Comprimento de onda de funcionamento | λ | 1330 | nanômetro | |||
| 1270 | ||||||
| Sensibilidade do receptor (ER=4.5) | PSEN1 | -12,6 | dBm | 2 | ||
| Sensibilidade do receptor (ER=6) | PSEN2 | -14,4 | dBm | 2 | ||
| A média recebe o poder | PAVIMENTE | 0,5 | dBm | |||
| Reflectância do receptor | Rrx | -12 | DB | |||
| O LOS afirma | Pa | -30 | dBm | |||
| O LOS De-afirma | Paládio | -16 | dBm | |||
| Histerese do LOS | Paládio-Pa | 0,5 | DB | |||
Notas:
1. As figuras do poder médio são informativas somente, por IEEE 802.3ae.
2. Medido com ER o mais mau; BER-12<10>; 231 – 1 PRBS.
Informação pedindo
| Número da peça | Descrição |
| OLSB231XL-CD20 | SFP+Bidi, 9,95 a 11,3Gb/s,1270/1330nm,20km,0~70℃, comomonitordiagnósticodeDigitas |
| OLSB321XL-CD20 | SFP+Bidi, 9,95 a 11.3Gb/s, 1330/1270nm, 20km, 0~70℃, com o monitor diagnóstico de Digitas |
| OLSB231XL-ID20 | SFP+Bidi, 9,95 a 11.3Gb/s, 1270/1330nm, 20km, -40~85℃, com o monitor diagnóstico de Digitas |
| OLSB321XL-ID20 | SFP+Bidi, 9,95 a 11.3Gb/s, 1330/1270nm, 20km, -40~85℃, com o monitor diagnóstico de Digitas |
