| Lugar de origem: | Shenzhen China |
|---|---|
| Marca: | OLKOPTO |
| Certificação: | RoHS FCC CE GS UL FDA etc |
| Número do modelo: | OLSB331XL-CD03 |
| Quantidade de ordem mínima: | 1pc |
| Detalhes da embalagem: | Pacote individual ou 10pcs/pallet ou 20pcs/pallet |
| Tempo de entrega: | 3-5 dias de trabalho |
| Termos de pagamento: | T/T ou 30 dias líquidos |
| Habilidade da fonte: | 80-120k pelo mês |
| Vendedor: | OLKOPTO | Fatora de formulários: | SFP+ |
|---|---|---|---|
| Compatibilidade: | costume | Taxa de dados: | taxas de bocado 11.3Gb/s |
| Distância: | 3KM | Comprimento de onda: | 1310nm/1310nm |
| DDM/DOM: | apoiou | Temperatura: | 0~70°C |
| Realçar: | Transceptor bidirecional da fibra de SFP+,transceptor bidirecional da fibra 10Gb/S,transceptor ótico bidirecional de 3km |
||

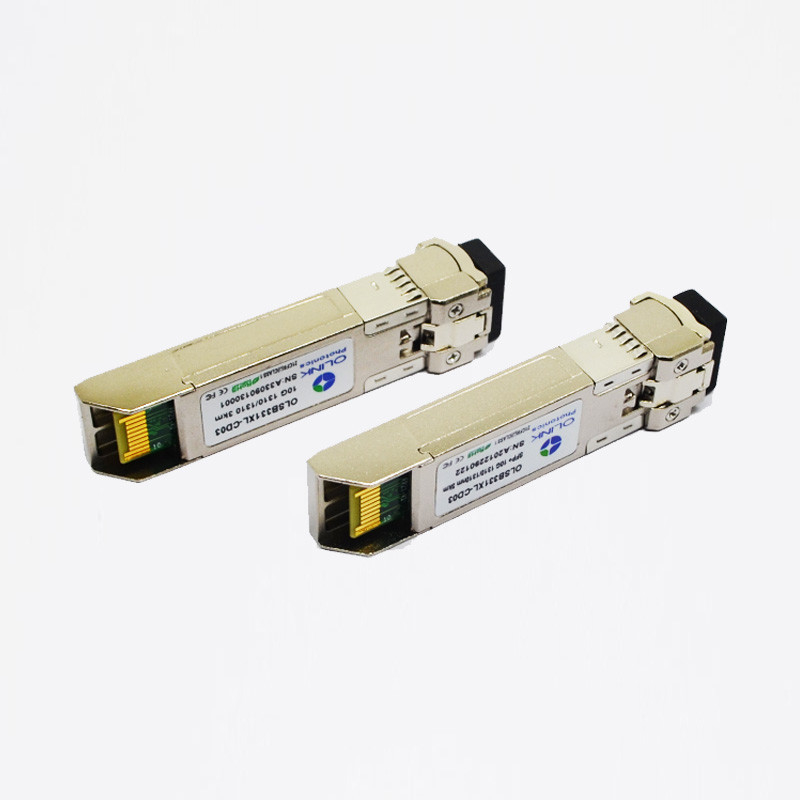

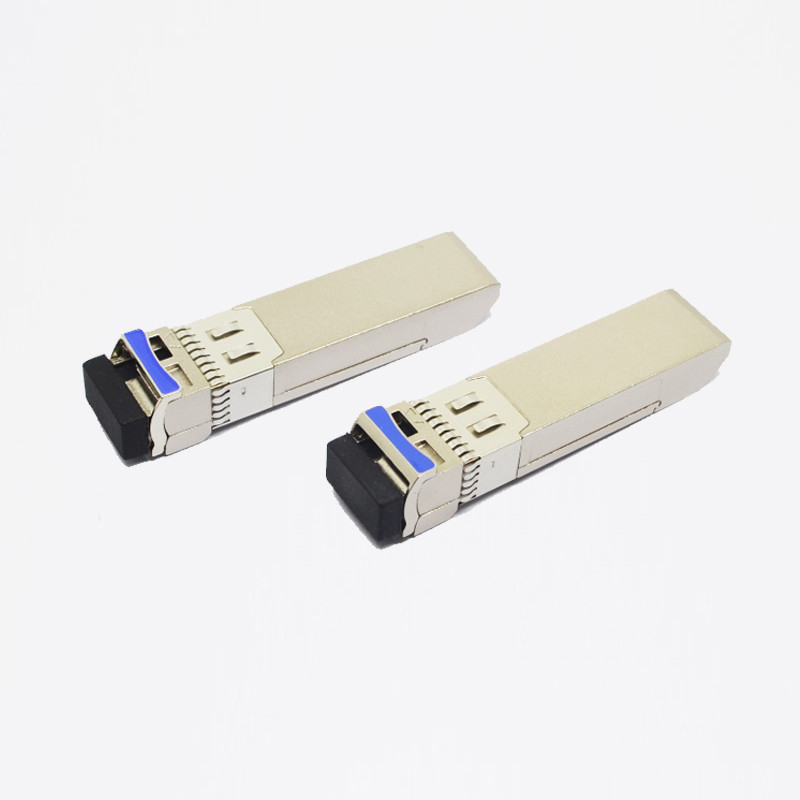

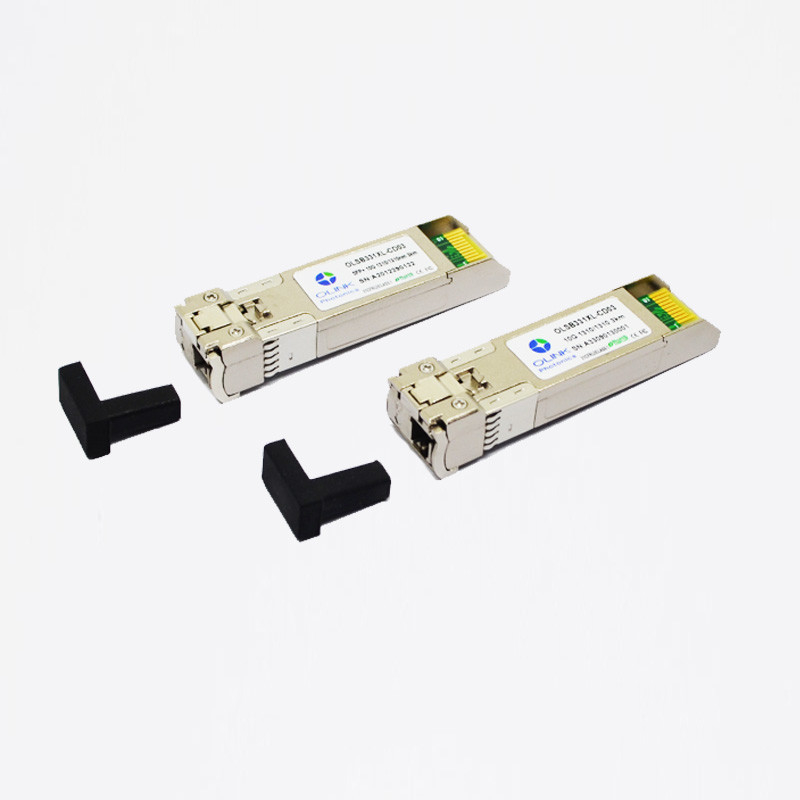

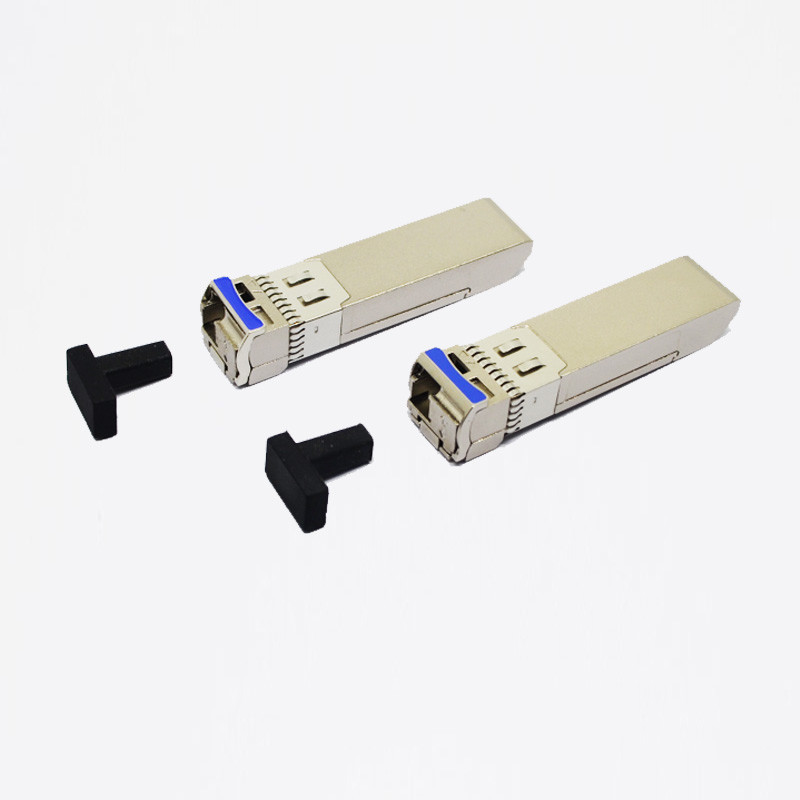

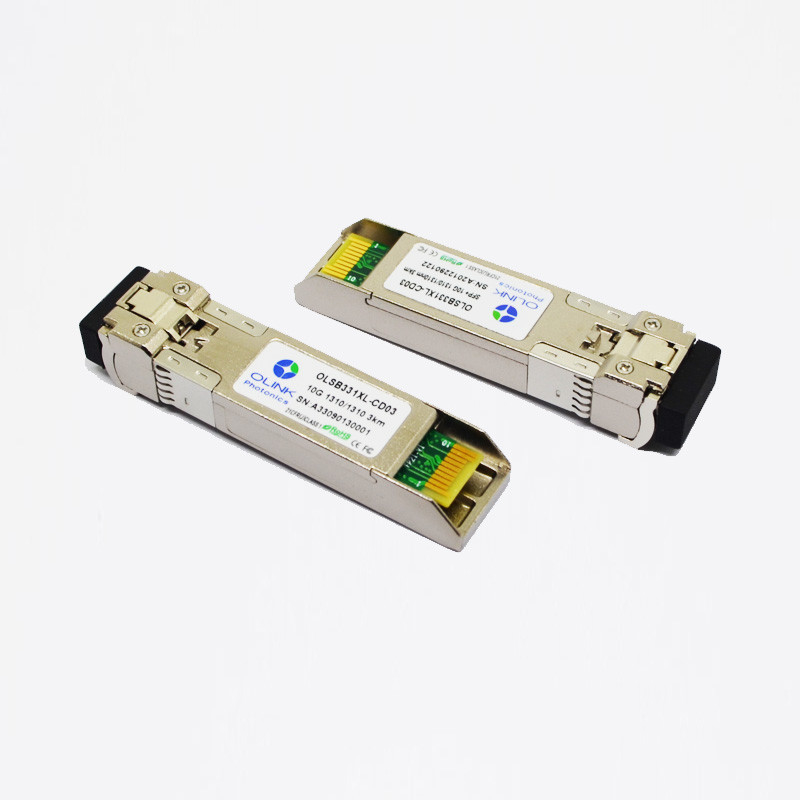

Alcance bidirecional complacente do transceptor 1310nm/1310nm 3km de RoHS 10Gb/s SFP+
Características do produto
●Apoia 9,95 a 11.3Gb/s mordeu taxas
●Conector simples do LC
●Pegada pluggable quente de SFP+
●Transmissor Uncooled de 1310nm DFB, fotodetector do PIN 1310nm
●Aplicável para a conexão de 3km SMF
●Consumo da baixa potência, < 1="">
●Relação do monitor diagnóstico de Digitas
●Relação ótica complacente a IEEE 802.3ae 10GBASE-LR
●Relação elétrica complacente a SFF-8431
●Temperatura de caso de funcionamento:
Commerical: °C 0 a 70
Avaliações máximas absolutas
| Parâmetro | Símbolo | Mínimo. | Máximo. | Unidade | Nota |
| Tensão de fonte | Vcc | -0,5 | 4,0 | V | |
| Temperatura de armazenamento | TS | -40 | 85 | °C | |
| Humidade relativa | RH | 0 | 85 | % |
Nota: O esforço além das avaliações absolutas do máximo pode causar dano permanente ao transceptor.
Características de funcionamento gerais
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota |
| Taxa de dados | Dr. | 10,3125 | Gb/s | |||
| Tensão de fonte | Vcc | 3,13 | 3,3 | 3,47 | V | |
| Fonte atual | Icc5 | 400 | miliampère | |||
| Temp de funcionamento do caso. | Tc | 0 | 70 | °C |
Características elétricas (SUPERIORES (C) = 0 a 70 ℃, VCC = 3,13 a 3,47 V)
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota |
| Transmissor | ||||||
| Balanço diferencial da entrada de dados | VIN, PP | 120 | 820 | mVpp | 1 | |
| Transmita a tensão da inutilização | VD | VCC-0.8 | Vcc | V | ||
| Transmita para permitir a tensão | VEN | Vee | Vee+0.8 | |||
| Impedância diferencial entrada | Rin | 100 | Ω | |||
| Receptor | ||||||
| Balanço diferencial da saída de dados | Vout, pp | 340 | 650 | 800 | mVpp | 2 |
| Tempo de elevação da saída e tempo de queda | Tr, Tf | 28 | Picosegundo | 3 | ||
| O LOS afirmou | VLOS_F | VCC-0.8 | Vcc | V | 4 | |
| O LOS de-afirmou | VLOS_N | Vee | Vee+0.8 | V | 4 | |
Notas:
1. Conectado diretamente aos pinos da entrada de dados de TX. Acoplamento da C.A. dos pinos no motorista IC do laser.
2. Na terminação 100Ω diferencial.
3. 20 – 80%. Medido com placa do teste de conformidade do módulo e teste padrão de teste de OMA. O uso da sequência quatro 1's e quatro 0's no PRBS 9 é uma alternativa aceitável.
4. O LOS é uma saída de coletor aberto. Deve ser levantada com 4.7kΩ – 10kΩ no anfitrião a placa. A operação normal é a lógica 0; a perda de sinal é a lógica 1.
Aplicações
●10GBASE-LR em 10.3125Gbps
●10GBASE-LW em 9.953Gbps
●A outra relação ótica
