| Lugar de origem: | Shenzhen China |
|---|---|
| Marca: | OLKOPTO |
| Certificação: | RoHS FCC CE GS UL FDA etc |
| Número do modelo: | DS3 DE OLXP851XL-C (I) |
| Quantidade de ordem mínima: | 1PC |
| Detalhes da embalagem: | Pacote individual ou 10pcs/pallet ou 20pcs/pallet |
| Tempo de entrega: | 3-5 dias de trabalho |
| Termos de pagamento: | T/T ou 30 dias líquidos |
| Habilidade da fonte: | 80-120k pelo mês |
| Taxa de dados: | taxas de bocado 11.3Gb/s | Fatora de formulários: | XFP |
|---|---|---|---|
| Conector: | Duplex do LC | Comprimento de onda: | 850nm |
| Distância: | 300m | Tipo da fibra: | MMF |
| Compatibilidade: | Personalizado | DOM Support: | Sim |
| Temperatura: | 0~70 °C/40~85°C | Garantia: | 3 anos |
| Realçar: | Módulo do SÊNIOR 10G XFP,módulo de 300m 10G XFP,transceptor ótico do SÊNIOR de 300m |
||

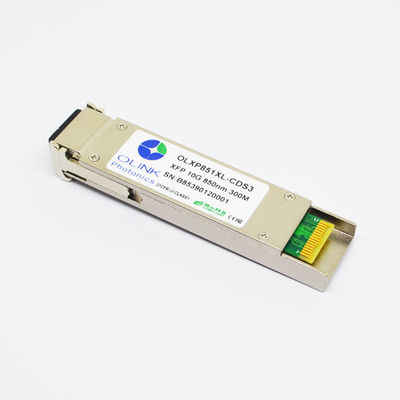

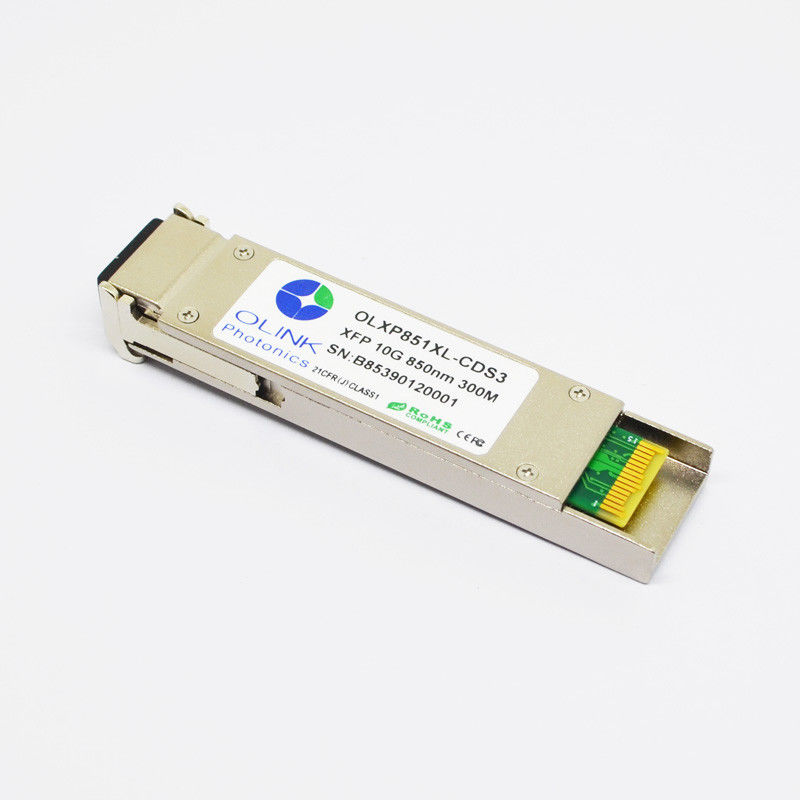

O transceptor ótico personalizado MMF GS do SÊNIOR do módulo dos DOM LC 10G XFP aprovou
OS DOM LC MMF do SÊNIOR 850nm 300m de 10G XFP personalizaram o módulo ótico do transceptor de XFP
Projetores do produto
1. Apoia 9,95 a 11.3Gb/s mordeu taxas
2. Conector frente e verso do LC
3. pegada Quente-pluggable de XFP
4. 850nm aqueceu o laser de VCSEL
5. Aplicável para a conexão de 300m MMF
6. Consumo da baixa potência, < 1="">
7. Relação do monitor diagnóstico de Digitas
8. Nenhum pulso de disparo de referência exigiu
9. Temperatura de caso de funcionamento: Commerical: °C 0 a 70, industrial: - 40 a 85°C
Características óticas (SUPERIORES (C) = ℃ 0 a 70, SUPERIOR (I) =-40 ao ℃ 85, VCC = 3,13 a 3,47 V)
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota |
| Transmissor | ||||||
| Comprimento de onda de funcionamento | λ | 840 | 850 | 860 | nanômetro | |
| Avenida. potência de saída | PAVIMENTE | -6 | -1 | dBm | 1 | |
| Amplitude ótica da modulação | POMA | -2,8 | -1,5 | DB | OMA | |
| Relação da extinção | ER | 3,5 | DB | |||
| Largura espectral do RMS | Δλ | 0,45 | nanômetro | |||
| Tempo da elevação/queda (20%~80%) | Tr/Tf | 50 | picosegundo | |||
| Pena da dispersão | TDP | 3,9 | DB | |||
| Ruído relativo da intensidade | RIN | -128 | dB/Hz | |||
| Tremor de Tx | TJ | Complacente com IEEE 802.3ae | ||||
| Receptor | ||||||
| Comprimento de onda de funcionamento | λ | 840 | 850 | 860 | nanômetro | |
| Sensibilidade do receptor | PSEN1 | -11,1 | dBm | 2 | ||
| Sensibilidade forçada do receptor | PSEN2 | -7,5 | dBm | 2 | ||
| Sobrecarga | Pmax | 0,5 | dBm | |||
| Reflectância do receptor | Rrx | -12 | DB | |||
| O LOS afirma | Pa | -30 | dBm | |||
| O LOS De-afirma | Paládio | -14 | dBm | |||
| Histerese do LOS | Paládio-Pa | 0,5 | DB | |||
Notas:
1. As figuras do poder médio são informativas somente, por IEEE 802.3ae.
2. Medido com ER= o mais mau 4@10.3125G; BER-12<10>; 231 – 1 PRBS.
Avaliações máximas absolutas
| Parâmetro | Símbolo | Mínimo. | Máximo. | Unidade | Nota |
| Tensão de fonte | Vcc | -0,5 | 4,0 | V | |
| Temperatura de armazenamento | TS | -40 | 85 | °C | |
| Humidade relativa | RH | 0 | 85 | % |
Nota: O esforço além das avaliações absolutas do máximo pode causar dano permanente ao transceptor.
Características de funcionamento gerais
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota | |
| Taxa de dados | Dr. | 9,95 | 11,3 | Gb/s | |||
| Tensão de fonte | Vcc | 3,13 | 3,3 | 3,47 | V | ||
| Fonte atual | Icc5 | 400 | miliampère | ||||
| Temp de funcionamento do caso. | Tc | 0 | 70 | °C | |||
| SI | -40 | 85 | °C | ||||
| Distâncias apoiadas máximas pela fibra da largura de banda de 850nm OFL | |||||||
| μm 62,5 | 160MHz-quilômetro | Lmax | 26 | m | |||
| OM1 200MHz-quilômetro | 33 | m | |||||
| 50μm | OM2 500MHz-quilômetro | Lmax | 82 | m | |||
| OM3 2000MHz-quilômetro | 300 | m | |||||
Características elétricas (SUPERIORES (C) = 0 a 70 ℃, PARTE SUPERIOR (I) = -40 85ao℃ VCC = 3,13 a 3,47 V)
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota |
| Transmissor | ||||||
| Balanço diferencial da entrada de dados | VIN, PP | 120 | 1000 | mVpp | ||
| Transmita a tensão da inutilização | VD | 2,0 | Vcc | V | 1 | |
| Transmita para permitir a tensão | VEN | Vee | Vee+0.8 | |||
| Impedância diferencial entrada | Rin | 100 | Ω | 2 | ||
| Transmita a inutilização para afirmar o tempo | Tda | 10 | nós | |||
| Receptor | ||||||
| Balanço diferencial da saída de dados | Vout, pp | 340 | 850 | mVpp | 3 | |
| Tempo de elevação da saída e tempo de queda | Tr, Tf | 40 | Picosegundo | 4 | ||
| Falha do LOS | VLOS_F | VCC-0.5 | Vcc | V | 5 | |
| LOS normal | VLOS_N | Vee | Vee+0.5 | V | 5 | |
Notas:
1. Ou circuito aberto.
2. Após o acoplamento interno da C.A.
3. Em 100 ohms de terminação diferencial.
4. 20 – 80%.
5. A perda de sinal é coletor aberto a ser levantado com um resistor de 4.7k~ 10k a 3,15 – 3.6V.
A lógica 0, indica a operação normal; a lógica 1 não indica nenhum sinal detectado.
Descrições do produto
Os transceptores pequenos do fatora de formulários DS3 10Gb/s do OLXP851XL-C de Olinkcom (mim) (XFP) são complacentes com a especificação atual do acordo da Multi-fonte de XFP (MSA), agora disponível com variação da temperatura de Commerical da operação (0 °C a 70°C) e variação da temperatura industrial da operação (- 40°C a +85°C). Cumprem com 10-Gigabit os ethernet 10GBASE-SR/SW por IEEE 802.3ae, pedido do canal da fibra 10G. As funções dos diagnósticos de Digitas estão disponíveis através de uma relação de série de 2 fios, como especificado no XFP MSA.
