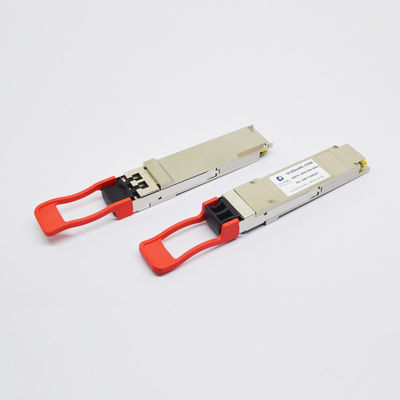

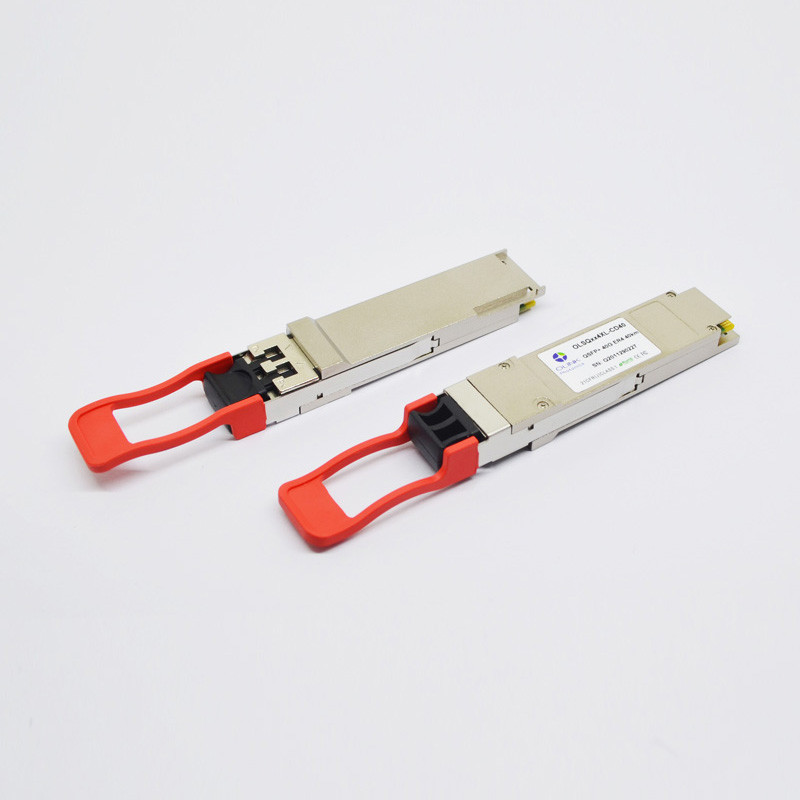

transceptor dos DOM 40G QSFP+ de 1330nm 30km

transceptor dos DOM 40G QSFP+ de 1330nm 30km

Os DOM óticos compatíveis do transceptor do zimbro 40G QSFP+ ER4 Lite 1270~1330nm 30km LC

Características do produto

●Relação ótica do receptáculo frente e verso do LC

●Única fonte de alimentação de +3.3V

●4 projeto das pistas MUX/DEMUX de CWDM

●Até a taxa de dados 11.2Gb/s pelo comprimento de onda

●Até a transmissão de lite na fibra do único modo (SMF)

●Dissipação de baixa potência (máxima: 3.5W)

●Construído na função diagnóstica digital

●Variação da temperatura de funcionamento do caso: 0℃ a 70℃

Aplicações

●Relações dos ethernet 40GBASE-ER4

●Infiniband QDR e RDA interconecta

●conexões das telecomunicações do Cliente-lado 40G

Padrões

●Complacente com padrão IEEE802.3ba e 40GBASE-ER4 ethernet de 40G

●Complacente com especificações do hardware de QSFP+ MSA

●Complacente com RoHS

Descrição funcional

O OLSQXX4XL-CD30 de Olinkcom é um módulo do transceptor projetado para aplicações de comunicação ótica de lite. O projeto é complacente à 40GBASE-ER4 do padrão de IEEE P802.3ba. O módulo converte 4 canais de entradas (ch) dos dados 10Gb/s elétricos a 4 sinais óticos de CWDM, e multiplexa-os em um monocanal para a transmissão 40Gb/s ótica. Reversa, no lado do receptor, do módulo os de-multiplex que opticamente uma entrada 40Gb/s em 4 canais de CWDM sinaliza, e convertem-nos a 4 dados elétricos da saída do canal.

Os comprimentos de onda centrais dos 4 canais de CWDM são 1271, 1291, 1311 e 1331 nanômetro como membros da grade do comprimento de onda de CWDM definida em ITU-T G694.2. Contém um conector frente e verso do LC para a relação ótica e um conector de pino 148 para a relação elétrica. Para minimizar a dispersão ótica no sistema do longo-curso, a fibra do único-modo (SMF) tem que ser aplicada neste módulo.

O produto é projetado com fatora de formulários, conexão ótica/elétrica e relação diagnóstica digital de acordo com o acordo da Multi-fonte de QSFP+ (MSA). Foi projetado estar conformes as condições operacionais externos as mais ásperas que incluem a temperatura, a umidade e a interferência do IEM.

Notas:

1.Measured com sinal do teste da conformidade em TP3 para JUJUBAS = 10^-12 características do receptor

Mais detalhes de nossos produtos:

Componentes óticos seguros altos e projeto excelente

Laser 1.DLB e fotodiodo do PIN

• Distância de transmissão longa.
• Alta velocidade e desempenho

dedo do ouro 2.Thick

• Operação estável
• Repetido obstrua e desconecte

3.Plating ouro duro Shell

• Boa dissipação de calor
• Não pode ser deformado facilmente
• interferência Anti-eletromagnética

Transmissão eficaz na redução de custos e segura

• Consumo da baixa potência e baixa latência para permitir que seus dispositivos da rede trabalhem eficientemente
• Os DOM funcionam apoiam a monitoração de tempo real para o estado do transceptor.
