| Lugar de origem: | SZ China |
|---|---|
| Marca: | OLKOPTO |
| Certificação: | ISO9001,ISO14001,OHSAS18001 |
| Número do modelo: | OLSCxx1XL-CD10 |
| Quantidade de ordem mínima: | 1pcs |
| Detalhes da embalagem: | Pálete do pacote individual OU dos 10 PCes OU pálete de 20 PCes |
| Tempo de entrega: | 3-5 dias de trabalho |
| Termos de pagamento: | TT/Net 30days |
| Habilidade da fonte: | 80-100K pelo mês |
| Número da peça: | OLSCxx1XL-CD10 | Taxa de dados: | 10g |
|---|---|---|---|
| Distância de transmissão: | 10km | Comprimento de onda: | 1350~1370nm |
| Interruptor de Cisco: | Cisco 5700 AIR-CT5760-50-K9 | Consumo da baixa potência: | < 1=""> |

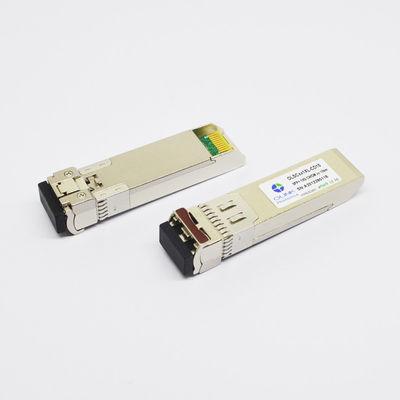

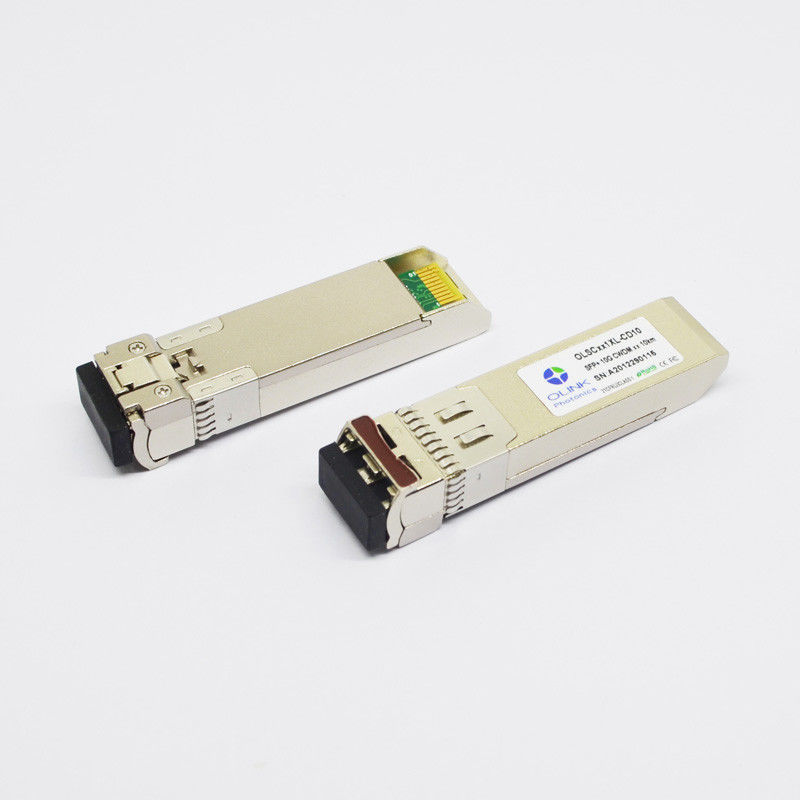

Os DOM do módulo do transceptor do apoio 10G CWDM SFP+ 1350~1370nm 10km LC SMF de HW 100%
Características do produto
●Apoia 9,95 a 11.3Gb/s mordeu taxas
●Conector frente e verso do LC
●Pegada pluggable quente de SFP+
●Transmissor Uncooled de 1270nm~1370nm DFB, fotodetector do PIN
●Aplicável para a conexão de 10km SMF
●Consumo da baixa potência, < 1="">
●Relação do monitor diagnóstico de Digitas
●Relação ótica complacente a IEEE 802.3ae 10GBASE-LR
●Relação elétrica complacente a SFF-8431
●Temperatura de caso de funcionamento: Industrial: - °C 40 a 85
Aplicações
●10GBASE-LR/LW em 10.3125Gbps
●ethernet 10G
●Outras relações óticas
Descrições do produto
O transceptor de Olinkcom OLSCxx1XL-ID10 CWDM DFB 10Gbps SFP+ é projetado transmitir e receber dados óticos sobre a fibra ótica do único modo para o comprimento de relação 10km. Este transceptor consiste em duas seções: A seção do transmissor incorpora um laser de CWDM DFB. E a seção do receptor consiste em um fotodiodo do PIN integrado com um TIA. Todos os módulos satisfazem a classe mim exigências de segurança do laser. As funções dos diagnósticos de Digitas estão disponíveis através de uma relação de série de 2 fios, como especificado em SFF-8472, que permite o acesso do tempo real aos parâmetros de funcionamento do dispositivo tais como a temperatura do transceptor, corrente da polarização do laser, poder ótico transmitido, receberam a tensão ótica do poder e de fonte do transceptor.
Características óticas (SUPERIORES (I) =-40 ao ℃ 85, VCC = 3,13 a 3,47 V)
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota |
| Transmissor | ||||||
| Comprimento de onda de funcionamento | λ | λ-7.5nm | λ | λ+7.5nm | nanômetro | 1 |
| Avenida. potência de saída (permitido) | PAVIMENTE | -3 | +6 | dBm | 2 | |
| Relação da supressão do Lado-modo | SMSR | 30 | DB | |||
| Relação da extinção | ER | 3 | DB | |||
| Largura espectral do RMS | Δλ | 1 | nanômetro | |||
| Tempo da elevação/queda (20%~80%) | Tr/Tf | 50 | picosegundo | |||
| Pena da dispersão | TDP | 2,5 | DB | |||
| Ruído relativo da intensidade | RIN | -128 | dB/Hz | |||
| Olho ótico da saída | Complacente com IEEE 0802.3ae | |||||
| Receptor | ||||||
| Comprimento de onda de funcionamento | λ | 1260 | 1620 | nanômetro | ||
| Sensibilidade do receptor | PSEN | -13 | dBm | 3 | ||
| Sobrecarga | PAVIMENTE | +0,5 | dBm | |||
| Reflectância do receptor | Rrx | -12 | DB | |||
| O LOS afirma | Pa | -30 | dBm | |||
| O LOS De-afirma | Paládio | -16 | dBm | |||
| Histerese do LOS | Paládio-Pa | 0,5 | 5 | DB | ||
Notas:
λ =1270nm~1370nm do comprimento de onda 1.The, 6 comprimentos de onda totais, afastamento 20nm
2. Medido em 10.3125b/s com teste padrão de teste de NRZ de PRBS 231 – 1.
3.Under o ER o =5 o mais mau, medido em 10,3125 Gb/s com teste padrão de teste de NRZ de PRBS 231 - 1 para as JUJUBAS < 1x10="">-12
Outros detalhes:
garantia da.Quality: 3years
b.Compatibility: O zimbro, Cisco, FÁ, Ciena, D-relação, MikroTik, o ect, e o apoio personalizaram.
O consumo da baixa potência e a baixa latência para permitir que seus dispositivos da rede trabalhem eficientemente, e a função dos DOM apoiam a monitoração de tempo real para o estado do transceptor.
