| Lugar de origem: | Shenzhen China |
|---|---|
| Marca: | OLKOPTO |
| Certificação: | RoHS FCC CE GS UL FDA etc |
| Número do modelo: | OLSP852XL-CDS1 |
| Quantidade de ordem mínima: | 1PC |
| Detalhes da embalagem: | Pacote individual ou 10pcs/pallet ou 20pcs/pallet |
| Tempo de entrega: | 3-5 dias de trabalho |
| Termos de pagamento: | T/T ou 30 dias líquidos |
| Habilidade da fonte: | 80-120k pelo mês |
| Compatibilidade: | Brocado | Fatora de formulários: | SFP28 |
|---|---|---|---|
| Distância: | 100m | Conector: | LC |
| Comprimento de onda: | 850nm | DDM/DOM: | Apoiado |
| Poder de TX: | -5~2.4dBm | Temperatura: | °C 0~70 |
| Realçar: | Transceptor do SÊNIOR 25G SFP28,transceptor de 25Gb SFP28,SÊNIOR de 25G SFP28 |
||

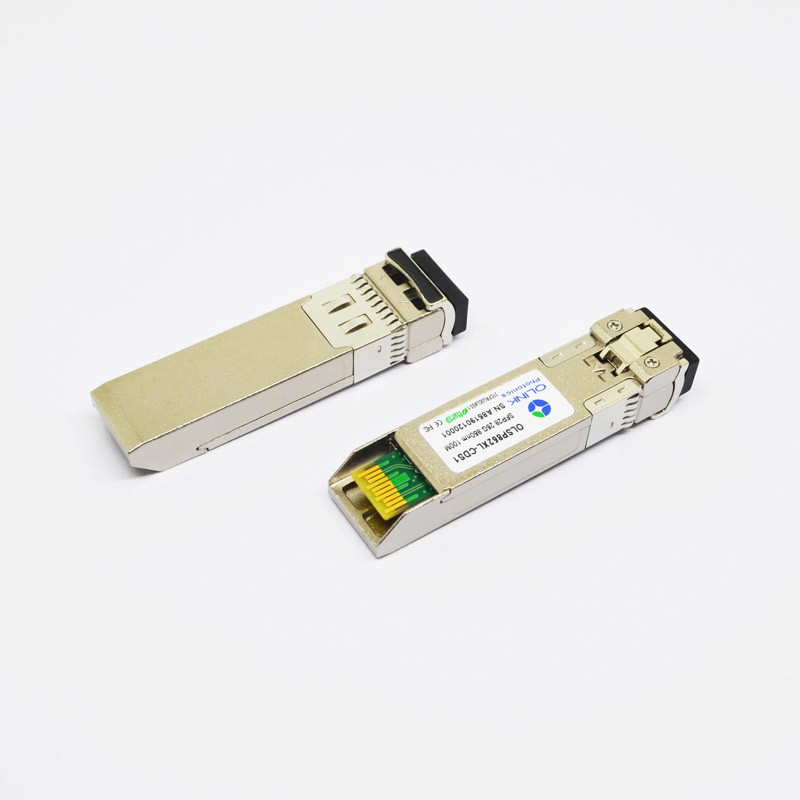

Fibra compatível do modo do transceptor 100m do SÊNIOR 25G SFP28 de brocado multi
transceptor compatível de brocado SFP28-SR de 25G SFP28 850nm 100m LC MMF
Descrições
O transceptor compatível de brocado SFP28-SR de 25G SFP28 850nm 100m LC MMF é projetado para o uso na fibra do Multi-modo do rateover dos dados 25Gb/s para o comprimento de relação 100m.
Os projetos do transceptor são aperfeiçoados para o desempenho alto e eficaz na redução de custos fornecer clientes as melhores soluções para as relações óticas da única pista 25Gb/s.
Avaliações máximas absolutas
| Parâmetro | Símbolo | Mínimo. | Máximo. | Unidade | Nota |
| Tensão de fonte | Vcc | -0,5 | 4,0 | V | |
| Temperatura de armazenamento | TS | -40 | 85 | °C | |
| Humidade relativa | RH | 0 | 85 | % |
Nota: O esforço além das avaliações absolutas do máximo pode causar dano permanente ao transceptor.
Características de funcionamento gerais
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota |
| Taxa de dados | 25,78 | Gb/s | ||||
| Tensão de fonte | Vcc | 3,13 | 3,3 | 3,47 | V | |
| Fonte atual | Icc | 300 | miliampère | |||
| Temp de funcionamento do caso. | Tc | 0 | 70 | °C |
Características elétricas (SUPERIORES (C) = 0 a 70 ℃, VCC = 3,13 a 3,47 V)
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota | ||
| Transmissor | ||||||||
| Balanço diferencial da entrada de dados | VINPP | 120 | 800 | mVpp | 1 | |||
| Entrada da inutilização de Tx | H | TDH | 2,0 | Vcc+0.3 | V | |||
| L | TDL | 0 | 0,8 | |||||
| Saída da falha de Tx | H | TFH | 2,0 | Vcc+0.3 | V | 2 | ||
| L | TFL | 0 | 0,8 | |||||
| Impedância diferencial entrada | Rin | 100 | Ω | |||||
| Receptor | ||||||||
| Balanço diferencial da saída de dados | Vout, pp | 340 | 650 | 800 | mVpp | 3 | ||
| Saída de Rx Los | H | VOH | 2,0 | Vcc+0.3 | V | 2 | ||
| L | VOL | 0 | 0,8 | |||||
Nota:
1. C.A. de TD+ /are internamente acoplada com terminação 100Ω diferencial dentro do módulo.
2. A falha de Tx e Rx LOS são as saídas de coletor aberto, que devem ser levantadas com o 4.7k aos resistores 10kΩ na placa do anfitrião. Levante a tensão entre 2.0V e Vcc+0.3V.
3. As saídas de RD+/- estão internamente C.A. acopladas, e devem ser terminadas com 100Ω (diferencial) no usuário SERDES.
Características óticas (SUPERIORES (C) = 0 a 70 ℃, VCC = 3,13 a 3,47 V)
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota |
| Transmissor | ||||||
| Comprimento de onda de funcionamento | λ | 840 | 850 | 860 | nanômetro | |
| Avenida. potência de saída (permitido) | PAVIMENTE | -8,2 | 2,4 | dBm | ||
| Relação da supressão do Lado-modo | SMSR | 30 | DB | |||
| Relação da extinção | ER | 2 | DB | |||
| Largura espectral do RMS (- 20dB) | Δλ | 1 | nanômetro | |||
| Ruído relativo da intensidade | RIN | -130 | dB/Hz | |||
| Receptor | ||||||
| Comprimento de onda de funcionamento | 840 | 850 | 860 | nanômetro | ||
| Sensibilidade forçada do receptor (OMA) | RsenS | -5,2 | dBm | |||
| Poder médio do receptor | Pimax | -10,3 | 3 | dBm | 1 | |
| O LOS afirma | Pa | -30 | dBm | |||
| O LOS De-afirma | Paládio | -12 | dBm | |||
| Histerese do LOS | Paládio-Pa | 0,5 | 5 | DB | ||
Notas:
1. Medido nas JUJUBAS menos do que 5E-5, de volta à parte traseira. A medida do teste padrão é PRBS 231-1 com ER=4.5@ o mais mau 25.78Gb/s.
