| Lugar de origem: | CHINA |
|---|---|
| Marca: | OLKOPTO |
| Certificação: | CE, RoHS, FCC, FDA, UL, EMC, ISO9001 |
| Número do modelo: | DS3 DE OLSP851XL-C (I) |
| Quantidade de ordem mínima: | 1 PC |
| Preço: | negotiable |
| Detalhes da embalagem: | saco da folha 10pcs/, pacote individual |
| Tempo de entrega: | 3-6 dias de trabalho |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 80-120k pelo mês |
| Nome do produto: | 10G SFP+ 850nm 300m | Taxa de dados: | 10g |
|---|---|---|---|
| Tipo da fibra: | Multi modo | Comprimento de onda: | 850nm |
| Distância: | 300m | Compatibilidade: | TP-LINK |
| Poder de TX: | -6 ~ dBm -1 | Sensibilidade do receptor: | < -10="" dBm=""> |
| Realçar: | transceptor do modo de 10G SFP+ multi,transceptor do modo de 300m SFP+ multi,Transceptor 10GBASE-SR |
||

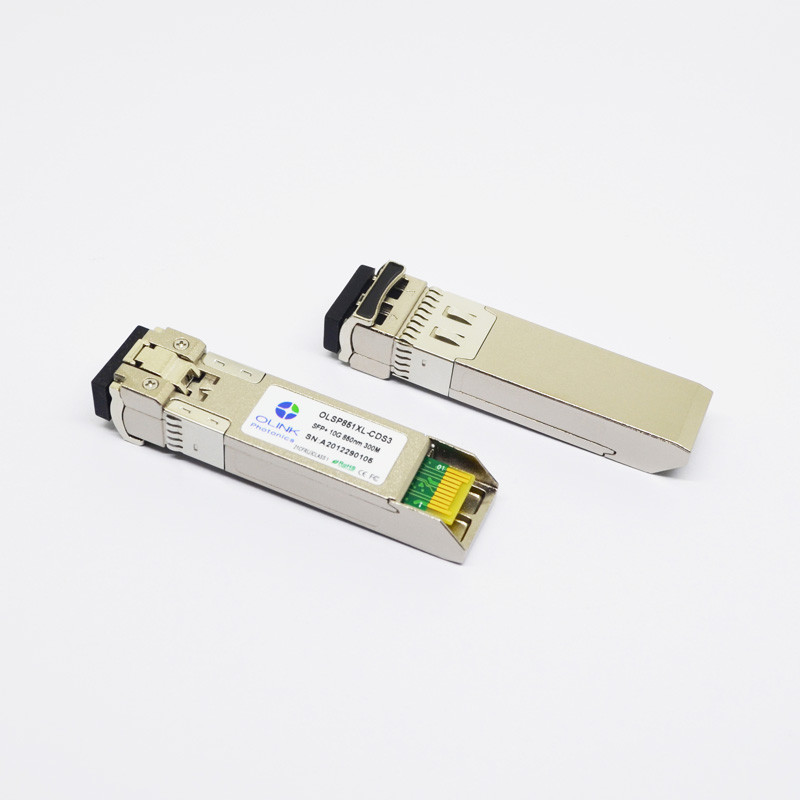

O DS3 de OLSP851XL-C (I) é projetado estender as distâncias de transferência baseadas na conectividade dos ethernet 10Gbps. É 10GBASE-SR um transceptor do multi-modo SFP+ do elevado desempenho 850nm. Apoia completamente - o duplex, conexões até 300m ou 33m dos ethernet 10G com cabos da fibra de 50/125µm ou de 62.5/125µm respectivamente.
• Até as ligações de dados 11.1Gbps
• Transmissão de até 300m em MMF
• Dissipação de poder < 1W="">
• Laser de VSCEL e receptor do PIN
• Cerco do metal, para o mais baixo IEM
• relação do 2-fio com monitoração diagnóstica integrada de Digitas
Características de funcionamento gerais
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota |
| Taxa de dados | Dr. | 9,953 | 10,3125 | 11,3 | Gb/s | |
| Tensão de fonte | Vcc | 3,13 | 3,3 | 3,47 | V | |
| Fonte atual | Icc5 | 300 | miliampère | |||
| Temp de funcionamento do caso. | Tc | 0 | 70 | °C | ||
| SI | -40 | 85 |
Características elétricas (SUPERIORES (C) = ℃0 a 70, SUPERIOR (I) =-40 ao ℃ 85, VCC = 3,13 a 3,47 V)
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota |
| Transmissor | ||||||
| Balanço diferencial da entrada de dados | VINPP | 180 | 700 | mVpp | 1 | |
| Transmita a tensão da inutilização | VD | VCC-0.8 | Vcc | V | ||
| Transmita para permitir a tensão | VEN | Vee | Vee+0.8 | |||
| Impedância diferencial entrada | Rin | 100 | Ω | |||
| Receptor | ||||||
| Balanço diferencial da saída de dados | Vout, pp | 300 | 850 | mVpp | 2 | |
| Tempo de elevação da saída e tempo de queda | Tr, Tf | 28 | Picosegundo | 3 | ||
| O LOS afirmou | VLOS_F | 2 | Vcc_HOST | V | 4 | |
| O LOS de-afirmou | VLOS_N | Vee | Vee+0.8 | V | 4 | |
Nota:
1. Conectado diretamente aos pinos da entrada de dados de TX. Acoplamento da C.A. dos pinos no motorista IC do laser.
2. Na terminação 100Ω diferencial.
3. 20 – 80%. Medido com placa do teste de conformidade do módulo e teste padrão de teste de OMA. O uso da sequência quatro 1's e quatro 0's no PRBS 9 é uma alternativa aceitável.
4. O LOS é uma saída de coletor aberto. Deve ser levantada com 4.7kΩ – 10kΩ no anfitrião a placa. A operação normal é a lógica 0; a perda de sinal é a lógica 1.
• T1700G-28TQ: Interruptor esperto empilhável do gigabit de JetStream 24-Port com os 4 entalhes de 10GE SFP+
• T2700G-28TQ: O gigabit L2+ empilhável de JetStream 28-Port controlou o interruptor
• T3700G-28TQ: O gigabit L3 empilhável de JetStream 28-Port controlou o interruptor
Nós certificamo-nos que nossos transceptores estão testados rigorosamente por técnicos certificados, e nos cobrimos de cada artigo em 3 anos de garantia. Contacte-nos para mais apoio da informação e da configuração no SFP-10G-SR.
